Hoe u een betrouwbare PCBA-plantlamp kunt maken
Plantlampen (LED-armaturen voor de tuinbouw) werken onder veeleisende omstandigheden: 12-16 uur continu gebruik per dag, omgevingen met hoge luchtvochtigheid (60-90% RV) en aanzienlijke thermische stress. De PCBA vormt de ruggengraat van het hele armatuur. Een storing betekent hier oogstverlies en verspilling van energie.
Met 20 jaar ervaring in vermogenselektronica en PCB-productie in de industriële en agrarische sectoren, heb ik honderden fouten in het groeilichtveld geanalyseerd. Deze gids behandelt materiaalkeuze, thermisch beheer, spectrumontwerp en bewezen betrouwbaarheidsparameters voor het planten van lichte PCBA.

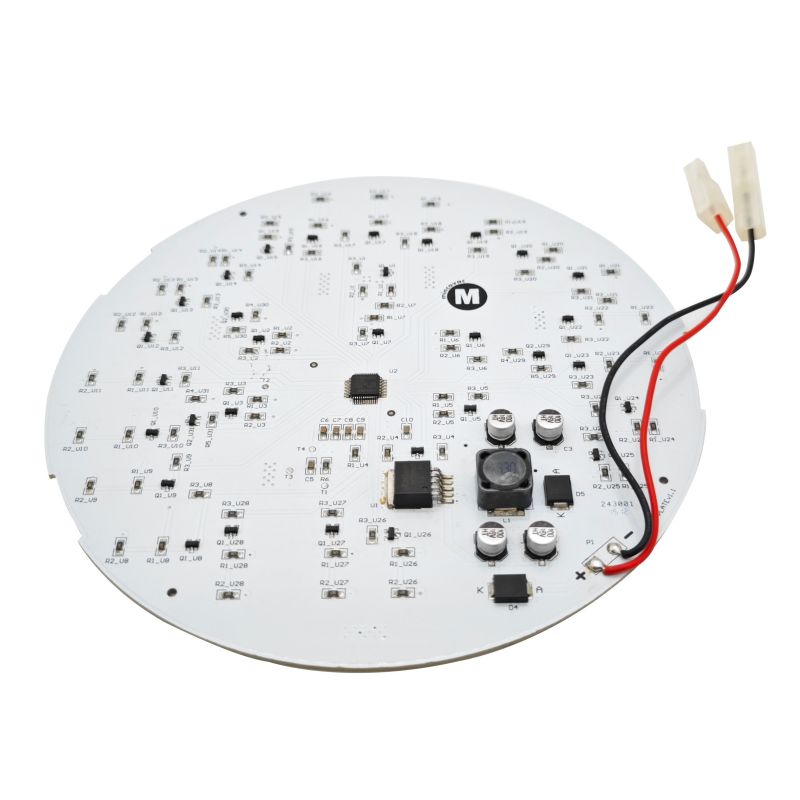

Wat een plantlicht PCBA moet doen
Een plantlicht PCBA ondersteunt de fotosynthese van planten door middel van kunstlicht. In tegenstelling tot standaardverlichting moet tuinbouw-PCBA specifieke golflengten leveren (rood voor bloei, blauw voor vegetatieve groei) en tegelijkertijd een continu hoogvermogenbedrijf beheren.
Essentiële functies van een plantlicht PCBA:
- Spectrale uitgangscontrole:Stuurt LED-chips aan op precieze golflengten (660 nm rood, 450 nm blauw) met een afwijking ≤±5 nm
- Thermische dissipatie:Verwijdert warmte uit LED-verbindingen om voortijdige lumenafschrijving te voorkomen
- Vermogensregeling:Converteert AC-ingang (85-265V) of DC-ingang (12-52V) naar stabiele constante stroom voor LED-strings
- Milieubescherming:Bestand tegen kasvochtigheid en temperatuurschommelingen
Belangrijk verschil met standaard LED PCBA:Het planten van lichte PCBA's vereist een hogere vermogensdichtheid (40W tot 200W+ per plank) en specifieke spectrumafstemming voor verschillende soorten gewassen.
Kern technische specificaties
Spectrale vereisten per groeifase
Gebaseerd op de huidige LED-normen voor de tuinbouw en specificaties van de fabrikant.
Elektrische en stroomspecificaties
Vermogensbereiken afgeleid van PCBA-specificaties voor commercieel plantlicht.
Fysieke en thermische specificaties
Gebaseerd op PCB-productienormen voor tuinbouwtoepassingen.
PCB-materiaalkeuze: cruciaal voor betrouwbaarheid
De keuze van het PCB-materiaal bepaalt rechtstreeks de levensduur en prestaties van het plantlicht.

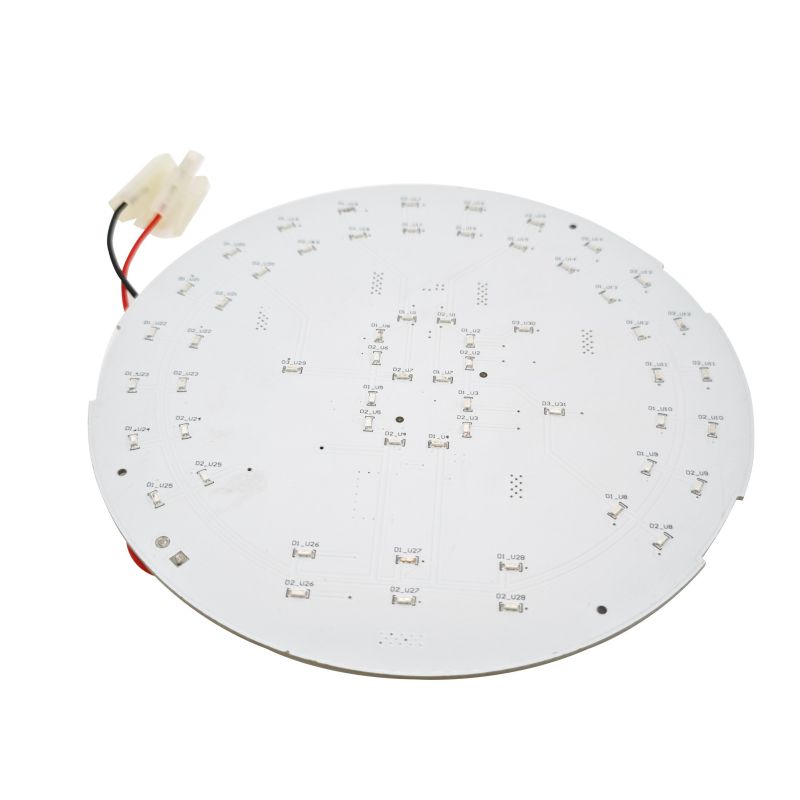

Aluminium MCPCB (meest gebruikelijk voor plantverlichting)
Aluminium MCPCB's zijn goed voor meer dan 80% van de commerciële lichte PCBA's. Ze bieden de beste balans tussen thermische prestaties en kosten.
Wanneer kiest u voor aluminium:De meeste commerciële plantlampen van 40W tot 200W. De aluminium printplaat van 1-3 W/m·K is voldoende voor standaard LED-dichtheden.

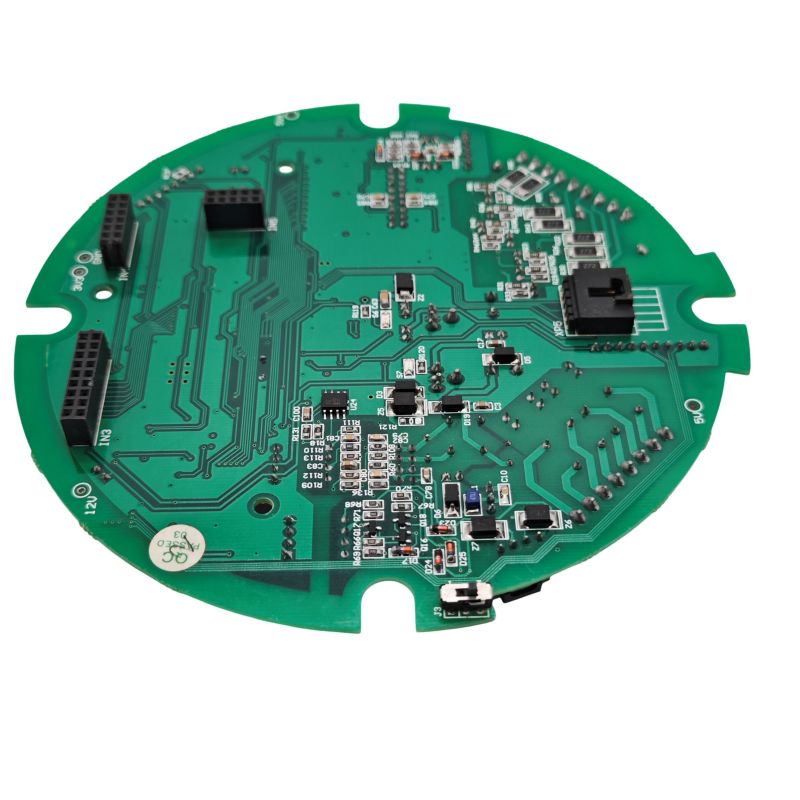

FR4 (kostengevoelig of laag vermogen)
FR4 plantlicht PCBA's zijn alleen geschikt voor:
- Armaturen met een laag vermogen onder de 30W
- Ontwerpen met externe koellichamen
- Kortetermijn- of hobbyistische toepassingen
Beperking:FR4 kan de warmte niet effectief afvoeren. De temperaturen van LED-juncties stijgen 15-25°C hoger dan vergelijkbare aluminium MCPCB-ontwerpen.
Keramische PCBA (premium / hoge betrouwbaarheid)
Keramische substraten (aluminiumoxide of aluminiumnitride) elimineren de diëlektrische laag volledig, waardoor een thermische geleidbaarheid van 20-200+ W/m·K wordt bereikt.
Beste voor:Extreem hoge vermogensdichtheid (>3 W/cm²) of toepassingen die absolute betrouwbaarheid vereisen.
Thermisch beheer voor continu gebruik
Plantverlichting werkt 12-16 uur per dag, 365 dagen per jaar. Thermisch beheer is de belangrijkste betrouwbaarheidsfactor.
Thermische padoptimalisatie
Vuistregel:Voor elke 10°C verlaging van de LED-junctietemperatuur verdubbelt de levensduur.
Thermisch interfacemateriaal (TIM)
Tussen de MCPCB en het koellichaam van het armatuur:
- Vereiste TIM:Siliconen of keramische thermische pad (minimaal 3 W/m·K)
- Dikte:0,5 mm tot 1,5 mm
- Compressie:20-30% om luchtspleten te elimineren
Kopergewicht voor stroomsporen
Gebaseerd op de huidige IPC-2221 capaciteitsnormen voor tuinbouwverlichting.
Spectrumontwerp en golflengteregeling
Planten hebben specifieke lichtspectra nodig voor verschillende groeifasen. De PCBA moet deze golflengten nauwkeurig leveren.
Standaardgolflengten voor het planten van verlichting
Aanbevelingen voor rood:blauwverhoudingen
Gebaseerd op LED-ontwerprichtlijnen voor de tuinbouw uit industriële bronnen.
Huidige controle voor golflengtestabiliteit
LED-golflengte verschuift met stroomvariatie. Om de spectrale nauwkeurigheid te behouden:
- Maximale stroomafwijking:±2% over alle LED-strings
- Aanbevolen afwijking:±1% voor premiumontwerpen
- Meetmethode:Serieweerstand spanningsval of inline stroommeter
Drivertopologie en circuitontwerp
Constante stroom versus constante spanning
Lichte PCBA's planten vereistconstante stroomaandrijvingvoor elke LED-string om een stabiele golflengte te behouden en thermische overstroming te voorkomen.
Beveiligingscircuits vereist
Milieubescherming voor kweekruimtes
Plantlampen werken in omgevingen met een hoge luchtvochtigheid (60-90% RV). Voor een betrouwbare werking is vochtbescherming verplicht.
Conformele coatingvereisten
Minimale laagdikte:0,03 mm (1,2 mil)
Controlelijst voor vochtbescherming
- Conformele coatingover alle soldeerverbindingen en blootliggend koper
- Oppottenvoor connectoren en hoogspanningsgebieden (optioneel voor extreme omgevingen)
- Afgedichte connectoren(IP65 minimaal voor buitenkassen of kassen met hoge luchtvochtigheid)
- ENIG-oppervlakteafwerking(voorkomt kopercorrosie; HASL wordt niet aanbevolen)
Limieten voor de gebruiksomgeving
Lichte PCBA-lay-outregels planten
Regel 1: Scheid stroom en signaal
- Houd het AC/DC-ingangsgedeelte geïsoleerd van LED-aandrijfsporen
- Minimale kruipafstand: 3 mm tussen hoogspannings- en laagspanningsgebieden
Regel 2: Verkort lussen met hoge stroomsterkte
- Plaats LED-drivers zo dicht mogelijk bij LED-connectoren
- Minimaliseer het lusgebied om EMI te verminderen
Regel 3: Thermisch kussenontwerp voor LED's
- Elke LED-thermische pad vereist minimaal 9 thermische via's (0,3 mm)
- Via's moeten worden gevuld en afgedekt voor soldeerbaarheid
Regel 4: Kopergieten voor grond
- Gebruik een solide aardvlak op laag 2 (voor 2-laags MCPCB is aarde de metalen kern)
- Voor FR4-ontwerpen: speciale grondlaag met minimale spleten
Regel 5: Stroomdistributie in serieschakeling
- Voor lange lineaire plantlicht-PCBA's (tot 1500 mm), routeer de stroomlijnen als een centrale bus
- Voed elk LED-segment vanaf de bus, niet vanaf het einde van het vorige segment
Productie- en montagevereisten
SMT-montagespecificaties voor het planten van lichte PCBA
Kwaliteitstesten voor het planten van lichte PCBA
Voor commerciële productie van lichte PCBA's wordt het 100% testen van deze parameters aanbevolen:
- LED-polariteitscontrole(geautomatiseerde optische inspectie)
- Kwaliteit van de soldeerverbinding(AOI op alle stroomcomponenten)
- Open/korte testen(vliegende sonde of spijkerbed)
- Thermische validatie(steekproefbasis, 10% van de productie)
Veelgestelde vragen over lichte PCBA's planten
Vraag 1: Wat is het beste PCB-materiaal voor een plantlamp met hoog vermogen (200 W+) die dagelijks 18 uur brandt?
A:Voor continu gebruik met hoog vermogen,aluminium MCPCB met een thermische geleidbaarheid van minimaal 3 W/m·Kis de standaardkeuze. Hier is de beslissingsmatrix gebaseerd op echte veldgegevens:
Waarom aluminium boven FR4 voor hoog vermogen:Een plantlamp van 200 W genereert aanzienlijke warmte. FR4 heeft een thermische geleidbaarheid van slechts 0,3-0,5 W/m·K en werkt als isolator. De LED-junctietemperatuur zal binnen enkele minuten de 100°C overschrijden, wat een snelle lumenafschrijving veroorzaakt (30-50% verlies binnen 6 maanden).
Keramisch PCBA-alternatief:Voor extreme betrouwbaarheid of wanneer de PCB-grootte ernstig beperkt is (hoge vermogensdichtheid >3 W/cm²), elimineren keramische substraten (aluminiumoxide of aluminiumnitride) de diëlektrische laag volledig, waardoor 20-200+ W/m·K wordt bereikt. De kosten zijn echter 3-5x hoger dan die van aluminium MCPCB.
Waar het op neerkomt voor de meeste commerciële kwekers:Hoogwaardige aluminium MCPCB (5 W/m·K) biedt de beste balans tussen kosten en betrouwbaarheid voor armaturen van meer dan 200 W.
Vraag 2: Hoe bereken ik het vereiste kopergewicht voor mijn plantlicht-PCBA om oververhitting van sporen te voorkomen?
A:Gebruik de IPC-2221-formule met deze tuinbouwspecifieke richtlijnen. Trace-oververhitting is een veel voorkomende storingsmodus bij plantlampen met hoog vermogen.
Stap 1 - Bepaal uw maximale stroom per spoor:
Voor een typisch plantlicht van 100 W bij 48 V: Stroom = 100 W / 48 V = 2,08 A per string
Stap 2 - Kies uw toegestane temperatuurstijging (ΔT):
- 10°C stijging:Conservatief voor een levensduur van meer dan 50.000 uur (aanbevolen voor commercieel gebruik)
- 20°C stijging:Acceptabel voor consumentenkwaliteit
- 30°C stijging:Hoog risico --- sporen zullen de soldeerverbindingen na verloop van tijd verzwakken
Stap 3 - Selecteer kopergewicht op basis van stroom:
Stap 4 - Bereken met behulp van de vereenvoudigde formule (voor externe sporen, 2 oz koper):
Breedte (mil) = stroom (ampère) × 35 (voor ΔT=20°C)
Voorbeeld voor 2,08A: 2,08 × 35 = 73 mils (1,85 mm) minimale breedte
20% veiligheidsmarge toevoegen:73 × 1,2 = 88 mil (2,23 mm)
Professionele aanbeveling voor het planten van lichte PCBA:
- Gebruik minimaal 2 oz kopervoor alle sporen met >1A
- Gebruik 3 oz kopervoor sporen met >3A of wanneer de bordruimte beperkt is
- Voeg een soldeermaskeropening toeop sporen met hoge stroomsterkte --- extra soldeer verhoogt de huidige capaciteit met 20-40%
Verificatiemethode:Meet na de montage van het prototype de traceertemperatuur met een infraroodcamera bij volledige belasting. Als een spoor de 70°C overschrijdt, verhoog dan het kopergewicht of verbreed het spoor.
Vraag 3: Wat veroorzaakt een ongelijkmatige lichtopbrengst of flikkering bij het planten van licht-PCBA, en hoe kan ik dit oplossen?
A:Ongelijkmatige lichtopbrengst en flikkering worden doorgaans veroorzaakt doorhuidige mismatch tussen parallelle LED-stringsofonvoldoende bulkcapaciteit. Hier is de diagnostische volgorde:
Hoofdoorzaak 1 - Huidige mismatch in parallelle strings (meest voorkomende):
Wanneer meerdere LED-strings parallel worden aangesloten op een enkele driver met constante stroom, zorgen kleine verschillen in de voorwaartse spanning (Vf) ervoor dat de ene string meer stroom trekt dan de andere. De heetste snaar trekt de meeste stroom, warmt verder op (Vf daalt met de temperatuur) en trekt nog meer stroom --- thermische uitschakeling.
Oplossing:
- Gebruik eenafzonderlijke constante stroomdriver per string(bij voorkeur voor hoog vermogen)
- Of toevoegenbalanceren van weerstanden(0,5-2Ω) in serie met elke string om de stroom gelijk te maken
- Weerstandsvermogen: P = I² × R (bijvoorbeeld 1A² × 1Ω = 1W weerstand)
Hoofdoorzaak 2 - Onvoldoende bulkcapaciteit bij driveruitgang:
Pulsbreedtegemoduleerd (PWM) dimmen zorgt voor zichtbare flikkering als de uitgangscapaciteit te klein is. De LED-stroom stijgt en daalt bij elke PWM-cyclus.
Repareren:Voeg een elektrolytische condensator van 100-470 µF toe aan de LED-uitgang, plus een keramische condensator van 10 µF voor hoogfrequente filtering.
Hoofdoorzaak 3 - Slechte soldeerverbindingen op LED-verbindingen:
Een gebarsten of koude soldeerverbinding op een LED-pad zorgt voor een onderbroken verbinding. De LED kan flikkeren, dimmen of volledig uitvallen als de kaart opwarmt en afkoelt.
Detectiemethode:
- Tik zachtjes op elke LED met een plastic gereedschap terwijl het licht brandt
- Als er flikkeringen optreden, moet u de soldeerverbinding opnieuw laten vloeien
- Inspecteer bij SMT-LED's onder vergroting op scheuren rond de pad
Hoofdoorzaak 4 - Onvoldoende spoorbreedte veroorzaakt spanningsval:
Lange, smalle sporen op snaren met hoog vermogen veroorzaken spanningsval. De LED's aan het uiteinde van het spoor ontvangen minder stroom dan die in de buurt van de driver.
Repareren:
- Bereken de spanningsval: V_drop = I × R_trace
- Voor een 2A-snaar op een spoor van 100mil (2,54 mm) 1oz over 24 inch: R ≈ 0,24Ω, V_drop ≈ 0,48V
- Dit kan acceptabel zijn. Voor V_drop >0,5V vergroot u de spoorbreedte of gebruikt u 2oz koper
Snelle validatie:Meet de spanning bij de eerste LED en de laatste LED in elke string. Als het verschil groter is dan 0,3 V, upgrade dan het trace-ontwerp.
Controlelijst voor productietests voor het planten van lichte PCBA
Voordat u een plantlicht-PCBA goedkeurt voor massaproductie, moet u deze vijf tests verifiëren:
| Test | Methode | Criteria voor slagen/mislukken |
|---|---|---|
| Spectrale uitvoer | Integrerende bol of spectrometer | Golflengteafwijking ≤ ± 5 nm van het doel |
| Thermische prestaties | IR-camera na 1 uur bij volledige belasting | Geen punt >70°C; LED-pads <60°C |
| Huidig saldo | Meet de stroom in elke parallelle string | Afwijking tussen snaren <5% |
| Vochtbestendigheid | 85% RH bij 40°C gedurende 48 uur, aangedreven | Geen corrosie, geen flikkering, geen storing |
| Levensduurverificatie (versneld) | 85°C/85% RH, 1000 uur (THB-test) | Lumenafschrijving <10% |
Voor commerciële bestellingen:Vraag PPAP-documentatie (Production Part Approval Process) aan, inclusief thermische beeldrapporten en spectrale verificatiegegevens.
Samenvatting: Betrouwbare PCBA-checklist voor plantlicht
Een betrouwbare PCBA voor plantverlichting combineert een goed thermisch beheer (aluminium MCPCB, 2+ oz koper, thermische via's), nauwkeurige spectrumcontrole (constante stroomaandrijving, golflengteafwijking ≤ ± 5 nm) en milieubescherming (conforme coating, afgedichte connectoren). De meest voorkomende storingen in het veld (ongelijke lichtopbrengst, flikkering en voortijdige LED-storingen) zijn te wijten aan een ontoereikend thermisch ontwerp of een mismatch in de stroomsterkte tussen parallelle strings. Geef prioriteit aan 2 oz koper, afzonderlijke drivers met constante stroom per kanaal en thermische validatietests om een werking van meer dan 50.000 uur in commerciële kweekomgevingen te bereiken.
