Met 20 jaar ervaring in consumentenelektronica en PCB-productie heb ik duizenden plafondlampassemblages beoordeeld. Deze gids behandelt materiaalkeuze, thermisch beheer, drivertopologieën en nalevingsvereisten die specifiek zijn voor PCBA-ontwerp voor plafondlampen.

Wat een plafondlamp PCBA moet doen

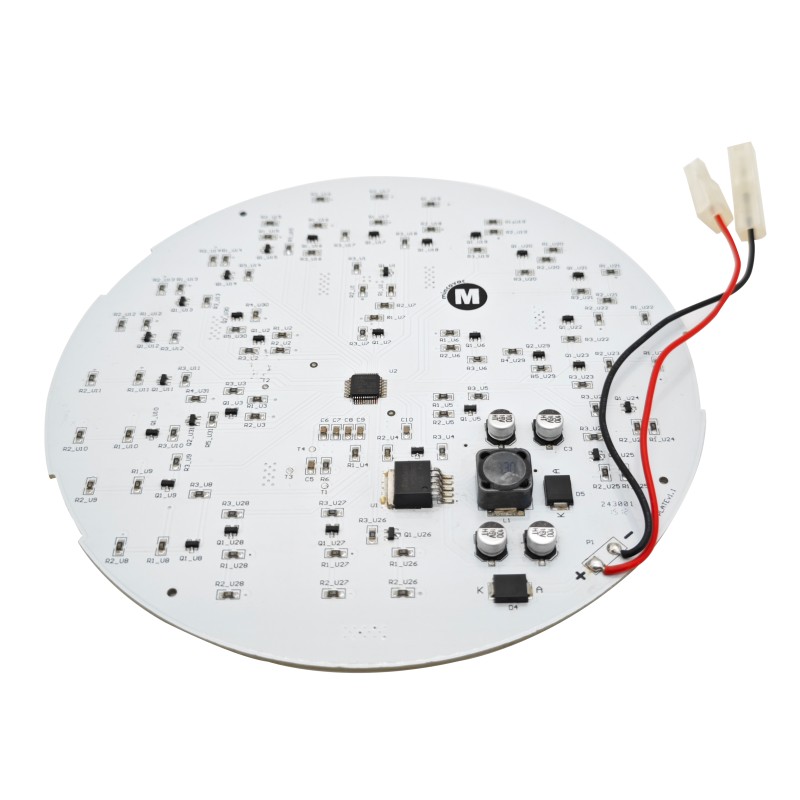

Een plafondlamp PCBA (Printed Circuit Board Assembly) bestuurt en voedt de LED-lichtbron. In tegenstelling tot een kale PCB bevat een PCBA alle componenten die op het bord zijn gesoldeerd: LED's, stuurprogramma's, weerstanden, condensatoren en connectoren.

Primaire functies van een plafondlamp PCBA:

- AC-naar-DC-conversie (indien geïntegreerde driver):Converteert 110-277V AC naar laagspannings-DC voor LED's

- Constante stroomregeling:Behoudt een stabiele LED-stroom ondanks schommelingen in de ingangsspanning

- Thermisch beheer:Leidt warmte weg van LED-verbindingen om voortijdige uitval te voorkomen

- Dimregeling (optioneel):Interfaces met wanddimmers (0-10V, TRIAC of PWM)

Verschil met kale printplaat:Een kale printplaat heeft koperen sporen en pads, maar geen componenten. Een PCBA is volledig gemonteerd en klaar om in de lamp te installeren.

Kern technische specificaties

Parameters voor ingangsvermogen

ParameterStandaardbereikHoog prestatiebereikIngangsspanning (AC)110-120V (VS) of 220-240V (EU)90-277V (universeel)Ingangsfrequentie50/60 Hz50/60 HzVermogensfactor (PF)>0,70 (consument)>0,90 (commercieel)Totale harmonische vervorming (THD)<20%<15% (DLC vereiste)Overspanningsbeveiliging1 kV (basis)2-4 kV (commercieel)

Vereisten voor vermogensfactor en THD volgens Energy Star- en DLC-normen.

LED-uitgangsspecificaties

ParameterLaag vermogenGemiddeld vermogenHoog vermogenTotale lumenopbrengst800-1500 lm (vervangt 60W gloeilamp)1500-3000 lm3000-5000 lm+Aantal LED's18-4848-100100-200+LED-stroom50-150 mA150-300 mA300-700 mATotaal Vermogen8-15W15-30W30-60W

Fysieke specificaties

ParameterFR4 StandaardAluminium MCPCBBordvormRond, vierkant of aangepastRond, vierkant of aangepastDiameter (typisch rond)100 mm tot 300 mm100 mm tot 300 mmKopergewicht1 oz (signaal), 2 oz (vermogen)1-2 ozLagentelling2 lagen (meest gebruikelijk)1-2 lagenThermische geleidbaarheid0,3-0,5 W/m·K1-9 W/m·K

PCB-materiaalkeuze: FR4 versus aluminium MCPCB

De keuze tussen FR4 en aluminium MCPCB (Metal Core PCB) is de belangrijkste beslissing bij het ontwerpen van plafondlampen PCBA.

Vergelijkingstabel

KarakteristiekFR4 PCBAAluminium MCPCBThermische geleidbaarheidSlecht (0,3-0,5 W/m·K)Goed tot uitstekend (1-9 W/m·K)GewichtLichtGematigdKosten (laag volume)LagerGemiddeld (30-50% hoger dan FR4)LED-levensduur bij 150mA30.000-40.000 uur50.000+ uurBeste toepassingLaag vermogen (<12W), vervangbare lamp Plafondarmaturen met gemiddeld tot hoog vermogen

Beslissingsmatrix

Vermogen plafondlampAanbevolen PCBA-materiaalReden5W-12W (kleine inbouwmontage)FR4 (2-laags)Lagere kosten, acceptabele warmte12W-25W (standaard plafond)Aluminium MCPCB (1-2 W/m·K)Thermisch beheer cruciaal25W-50W (grote panelen)Hoogwaardig aluminium (3-5 W/m·K)Voorkomt LED-oververhitting50W+ (commercieel)Premium aluminium (5-9 W/m·K) of koperen kernVerplicht voor betrouwbaarheid

Vuistregel:Gebruik voor plafondlampen boven 15W aluminium MCPCB. FR4 zal voortijdige LED-uitval veroorzaken als gevolg van warmteontwikkeling.

Driver-topologie voor plafondlamp PCBA

PCBA's voor plafondlampen gebruiken twee hoofddriverarchitecturen: geïntegreerd (componenten op hetzelfde bord) of op afstand (afzonderlijk driverbord).

Geïntegreerd versus extern stuurprogramma

AspectGeïntegreerde driver (COB of lineair)Remote driver (afzonderlijk bord)DriverlocatieOp dezelfde PCBA als LED'sAfzonderlijk bord, verbonden door dradenTypisch vermogen5W-25W15W-100W+efficiëntie80-88%85-93%FlikkerprestatiesKan slecht zijn met eenvoudige lineaire driversUitstekend met de juiste filteringDimcompatibiliteitBeperkt (alleen TRIAC)Breed (0-10V, TRIAC, DALI)KostenLaag (enkel bord)Hoger (twee borden)Best voorKostengevoelige, niet-dimbare armaturenCommercieel, dimbaar, hoog vermogen

Constante stroom versus constante spanning

DrivertypeBeste voordelenVoordelenNadelenConstante stroom (CC)Direct-drive LED-stringsEenvoudiger, minder componentenHet aantal LED's moet overeenkomen met de driverspanningConstante spanning (CV)Modulaire armaturen met meerdere kaartenStandaard 12V/24V, eenvoudig uit te breidenVereist aparte stroombegrenzende weerstanden

Aanbeveling voor plafondlamp PCBA:Gebruik een drivertopologie met constante stroom voor geïntegreerde ontwerpen. Het levert stabiele LED-stroom zonder extra weerstanden.

Thermisch beheer voor plafondlamp PCBA

Warmte is de belangrijkste vijand van de levensduur van LED's. Voor elke 10°C verlaging van de LED-junctietemperatuur verdubbelt de levensduur.

Thermisch padontwerp

Het thermische pad voor een plafondlamp PCBA volgt deze volgorde:

LED-verbinding → LED-thermische pad → PCBA-koper → diëlektrische laag (MCPCB) → aluminium basis → armatuurbehuizing → kamerlucht

Zwakste schakel:De diëlektrische laag (isolatie tussen koperen circuit en aluminium basis). Standaard diëlektricum heeft een geleidbaarheid van 1-3 W/m·K. Premium diëlektricum bereikt 5-9 W/m·K.

Ontwerpregels voor LED-pads

OntwerpelementVereisteThermische via's onder de LED9-12 via's (0,3 mm diameter) per krachtige LEDVia vullingGevuld en afgedekt (maakt solderen aan de bovenkant mogelijk)Afmeting koperen padMinimaal 2x thermische LED-padSoldeerdekking80-90% van het thermische padoppervlak (röntgeninspectie)Tolerantie voor lege ruimteMaximaal 25% van het padoppervlak

Thermische verificatie

Productietest:Na montage laat u de plafondlamp 1 uur op vol vermogen branden. Meet de temperatuur op de LED-pads met behulp van een infraroodcamera.

Temperatuur (LED-pad) KwaliteitVerwachte levensduur<50°CUitstekend70.000+ uur50-60°CGoed50.000-70.000 uur60-70°CAanvaardbaar30.000-50.000 uur>70°CFoutrisico<20.000 uur

PCB-layoutregels voor plafondlamp PCBA

Regel 1: Symmetrische LED-plaatsing

Plaats LED's gelijkmatig over de PCBA om hotspots te voorkomen en een uniforme lichtverdeling te garanderen. Voor ronde plafondlampen:

- Plaats LED's in concentrische cirkels

- Gelijke afstand tussen aangrenzende LED's

- Houd een consistente afstand tot de rand van het bord aan

Regel 2: Korte sporen met hoge stroomsterkte

Sporen met hoge stroomsterkte (LED-voeding en aarde) moeten zo kort en breed mogelijk zijn. Bereken de benodigde breedte:

Voor 2 oz koper, temperatuurstijging van 20°C:

- Breedte (mil) = stroom (ampère) × 35

Voorbeeld: 300 mA (0,3 A) spoor → 0,3 × 35 = minimaal 0,27 mm (10,5 mils)

Voeg een veiligheidsmarge van 50% toe:Gebruik 0,4 mm (16 mil) voor sporen van 300 mA.

Regel 3: Aparte AC- en DC-secties

Als de PCBA een geïntegreerde AC-DC-omzetter bevat:

- Houd de AC-ingang (hoogspanning) aan één rand van het bord

- Houd een kruipafstand van 3 mm aan tussen AC- en laagspannings-DC-sporen

- Gebruik een fysieke gleuf of gracht in de printplaat als er weinig ruimte is

Regel 4: Kopergieten voor grond

Gebruik een massieve koperen laag op de bovenste laag (voor MCPCB, de circuitlaag) voor LED-retouren. Dit vermindert de spanningsval en verbetert de warmteverspreiding.

Regel 5: Stroomdistributie in serieschakeling

Voor langere plafondlampen (lineair of rechthoekig) leidt u de stroomlijnen als een centrale bus in plaats van LED's te voeden vanaf het einde van de vorige string.

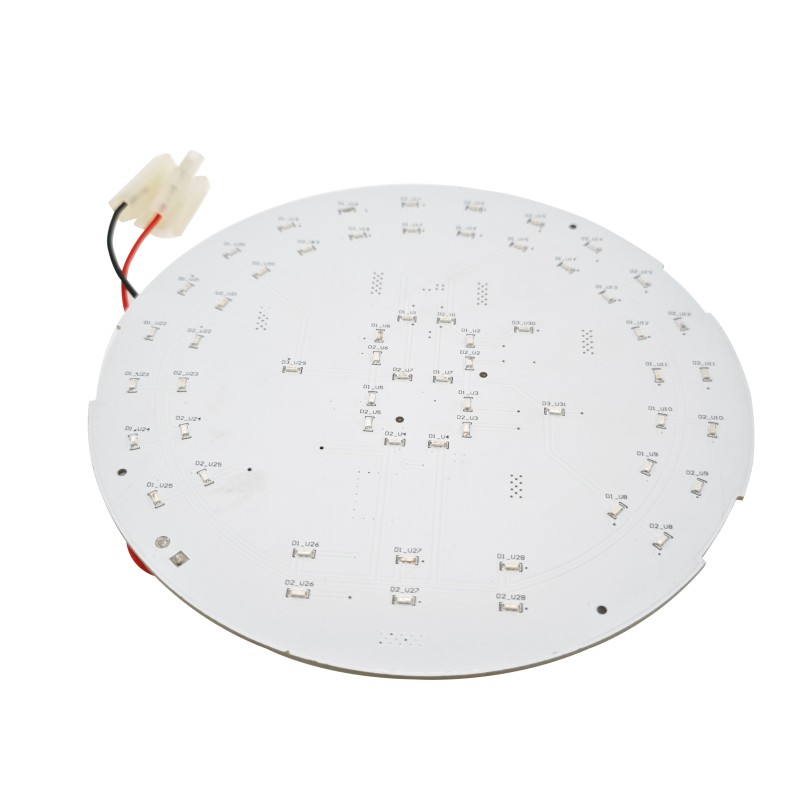

Plafondlamp PCBA-lay-outvoorbeeld (rond)

Een typische ronde plafondlamp PCBA (150 mm diameter, 36 LED's) heeft deze lagenstapel:

LaagFunctieKoper GewichtBovenkant (circuitlaag)LED-pads, sporen, drivercomponenten2 ozDiëlektrische laagElektrische isolatie75-100 µmAluminium basisWarmtespreiding en mechanische ondersteuning1,6 mm dikteOnderkant (optioneel)Alleen secundaire componenten of soldeermaskerN.v.t.

Overwegingen bij flikkering en dimmen

Oorzaken van flikkering

LED-flikkering treedt op wanneer de uitgangsstroom van de driver een aanzienlijke rimpel vertoont. Veelvoorkomende oorzaken:

- Onvoldoende uitgangscapaciteitin de bestuurder

- Slechte compatibiliteit met TRIAC-dimmers(faseaansnijdingsdimmers met capacitieve belastingen)

- Laagfrequente PWM-dimmen(<1 kHz)

Flikkerstatistieken

MetrischGoedAcceptabelSlechtPercentage flikkering (100 Hz)<10%10-30%>30%Flikkerindex<0,10,1-0,3>0,3Flikkerfrequentie>1 kHz100-1000 Hz<100 Hz

Technieken voor flikkerreductie

TechniekEffectKosten ImpactVoeg bulk-uitgangscondensator toe (100-470μF)Vermindert 100-120 Hz rimpelLaag ($0,10-0,30)Verhoog PWM-dimfrequentie tot >4 kHzElimineert zichtbare flikkeringGeen (firmwarewijziging)Gebruik hoge-PF flyback- of buck-boost-topologieBetere spanningsregelingGemiddeld ($0,50-1,00)

Compliance en certificering

Vereiste certificeringen per markt

MarktCertificeringVereisteUSAUL 1598 of UL 8750Veiligheid voor LED-armaturenCanadaCSA C22.2 nr. 250.0Veiligheid voor verlichtingsarmaturenEUCE (inclusief LVD, EMC, RoHS)Veiligheid, emissies, gevaarlijke stoffenGlobaalIEC 62031LED-modules voor algemene verlichtingEnergie-efficiëntie (VS)Energy Star of DLCRebate geschiktheid, nutsvoorzieningen

Algemene nalevingstests

TestStandaardCriteriaDiëlektrische sterkte (hipot)UL 87501500V AC gedurende 1 minuut, geen storingAardcontinuïteitUL 8750<0,1Ω tussen aardaansluiting en blootliggend metaalEMI (geleidend en uitgestraald)FCC deel 15 (VS) of EN 55015 (EU)Onder gespecificeerde limietenVermogensfactor en THDEnergy StarPF >0,90, THD <20% voor commercieel gebruik

Veelgestelde vragen over PCBA-plafondlampen

Vraag 1: Kan ik dezelfde plafondlamp PCBA gebruiken voor zowel 120V als 277V commerciële toepassingen?

A:Nee, niet zonder een universele invoerdriver. Hier is het technische overzicht:

Een PCBA die speciaal is ontworpen voor 120V AC maakt gebruik van componenten die geschikt zijn voor een busspanning van ongeveer 200V DC (na gelijkrichting). Bij 277V AC is de gelijkgerichte DC-bus ongeveer 390V DC. Dit overschrijdt de nominale spanning van standaard condensatoren, MOSFET's en diodes van 120 V.

Vereisten voor componentspanningsderating:

Component120V vermogen277V Vereist vermogenIngangscondensator200V400-450VMOSFET250-300V500-600VGelijkrichterdiodes200V400VKruisafstand1,5 mm3,0 mm

Als u voor beide spanningen één PCBA nodig heeft:

- Geef een opuniversele invoerdrivernominaal 90-277V wisselstroom

- Gebruik componenten die geschikt zijn voor minimaal 400 V DC-bus

- Ontwerp PCB-kruip voor 3 mm tussen AC-lijnen en laagspanningssecties

- Verwacht 10-20% hogere componentkosten

Alternatief:Maak twee PCBA-varianten: één voor 120 V (lagere kosten) en één voor 277 V (hogere spanning). Dit is gebruikelijk bij de productie van commerciële verlichting.

Vraag 2: Hoe zorg ik ervoor dat mijn plafondlamp PCBA goed werkt met een TRIAC-wanddimmer?

A:Compatibiliteit met TRIAC-dimmers is een veel voorkomende uitdaging voor PCBA-ontwerpers van plafondlampen. Hier is de technische aanpak:

Het probleem:TRIAC-dimmers zijn ontworpen voor gloeilampen (ohmse belastingen). LED's presenteren een reactieve belasting die ervoor kan zorgen dat de TRIAC niet goed werkt, wat kan leiden tot flikkeren, knipperen of niet dimmen tot onder de 30%.

Oplossing 1 - Ontluchtingsweerstand (passief):
Voeg een ontluchtingsweerstand (10-50 kΩ, 1-2W) toe aan de AC-ingang. Deze trekt voldoende stroom (5-15 mA) om de TRIAC tijdens elke halve cyclus goed te laten geleiden.

Resultaat:Verbetert het dimmen bij lage tonen (meestal minimaal 10-15%). Voegt 1-2 W standby-verlies toe.

Oplossing 2 - Actief ontluchtingscircuit (bij voorkeur):
Een actieve ontluchter (IC-gestuurd) trekt alleen stroom als de TRIAC anders zou mislukken. Het efficiëntieverlies is vrijwel nul.

Oplossing 3 - Specificeer het TRIAC-dimstuurprogramma-IC:
Veel commerciële LED-driver-IC's bevatten ingebouwde TRIAC-dimdetectie en ontluchtingsregeling. Voorbeelden zijn onder meer:

- TILM3447(TRIAC dimbare LED-driver)

- MPS-MP4030(TRIAC dimmen primaire zijde regelaar)

Testvereiste:Valideer de dimcompatibiliteit met ten minste 5 verschillende TRIAC-dimmermodellen (Lutron, Leviton, Legrand). Dimmers variëren aanzienlijk in hun huidige vereisten.

Veldfoutteken:Als de plafondlamp flikkert of knippert wanneer deze onder de 50% wordt gedimd, is het ontluchtingscircuit ontoereikend.

Vraag 3: Wat zijn de meest voorkomende kwaliteitsproblemen bij de productie van PCBA-plafondlampen?

A:Op basis van duizenden productie-inspecties zijn deze vijf defecten verantwoordelijk voor meer dan 80% van de PCBA-kwaliteitsproblemen bij plafondlampen.

DefectFrequentieHoofdoorzaakDetectiemethodeHerbewerkingskostenLED-tombstoning1-5%Ongelijk volume soldeerpasta op LED-padsAOIHoog (LED's beschadigd)Soldeerholtes onder LED'sVeelOpgesloten fluxgassen tijdens reflowRöntgeninspectieGeen (leemtes <25% acceptabel)LED's met omgekeerde polariteit0,5-2%Feeder- of plaatsingsfoutVisueel of AOI (kleur/markering)Zeer hoog (schrootbord)Koud soldeer verbindingen op driver IC1-3%Onvoldoende reflow-temperatuurAOI of handmatige inspectieMedium (herbewerking mogelijk)Onvoldoende koelpasta (MCPCB)5-10%Inconsistente toepassingTrektest of thermische beeldvormingLaag (pasta toevoegen)

Preventiestrategieën:

LED-grafstenen:

- Gebruik stencilopeningen die iets groter zijn dan de LED-pads (verhouding 1:1,1)

- Zorg ervoor dat het reflowprofiel een tijd van 60-90 seconden boven liquidus (TAL) heeft

LED's met omgekeerde polariteit:

- Gebruik LED's met duidelijke polariteitsmarkering (anode/kathode)

- Implementeer geautomatiseerde optische inspectie (AOI) met polariteitscontrole

- Voer een 100% polariteitstest uit op een vliegende sonde of een spijkerbed

Koude soldeerverbindingen:

- Controleer de piektemperatuur van de reflow (245-260°C voor loodvrije SAC305)

- Controleer het ovenprofiel dagelijks met een profiler (niet slechts één keer per batch)

Onvoldoende koelpasta (MCPCB naar koellichaam):

- Gebruik stencil- of zeefdruk voor koelpasta (niet handmatig aanbrengen)

- Streef naar een pastadikte van 0,3-0,5 mm

- Controleer de dekking na montage (thermische pasta moet de randen iets naar buiten drukken)

Kwaliteitscontrolechecklist voor PCBA-inspectie van inkomende plafondlampen:

Inspectie-itemMethodeAcceptatiecriteriaLED-polariteitVisueel of AOI100% correctSoldeerverbindingen (voedingscomponenten)AOINGeen overbrugging, geen onvoldoende soldeerLED-holtesRöntgenfoto (monster 5-10%)<25% per padThermische pastaVisueel (randuitknijpen)Zichtbaar op alle bevestigingspuntenElektrische testVliegende sonde of spijkerbedOpen/kort, LED-voorwaartse spanningscontrole

Plafondlamp PCBA-productiechecklist

ProductiestapVereisteVerificatieInkomende PCB-inspectieGeen kromtrekken, juiste dikte, ENIG-afwerking zichtbaarVisuele en gauge-metingSoldeerpasta afdrukkenStencildikte 0,1-0,12 mm, uitlijning van de opening ±0,05 mmSPI (soldeerpasta-inspectie)Pick-and-placeLED-plaatsing ±0,05 mm nauwkeurigheidAOI na plaatsingReflow-solderenPiek 245-260°C, TAL 60-90 secondenProfilergegevens per batchAanbrengen van thermische pasta0,3-0,5 mm dikte, volledige dekkingGewichtscontrole + visueelMontage van het koellichaamUniforme druk, geen openingSchroefkoppelspecificatieElektrische testOpen/kort, LED-polariteit, stroommetingGeautomatiseerde testopstelling

Samenvatting: PCBA-checklist voor plafondlampen van goede kwaliteit

Een plafondlamp van goede kwaliteit PCBA brengt kosten, thermische prestaties en compliance in evenwicht. Voor standaard residentiële armaturen (15-25W) bereikt aluminium MCPCB met 2 oz koper, constante stroomdriver en LED-padtemperaturen onder 60°C consistent een levensduur van meer dan 50.000 uur. Voor commerciële dimbare armaturen voegt u TRIAC-compatibele driver-IC's en ontluchtingscircuits toe. De meest voorkomende fabricagefouten – LED-tombstoning, omgekeerde polariteit en koude verbindingen – kunnen worden voorkomen met AOI-inspectie en gecontroleerde reflow-profielen.

Ontwerpelement	Vereiste
PCB-materiaal	Aluminium MCPCB voor >15W; FR4 acceptabel voor <12W
Koper gewicht	2 oz voor krachtsporen; 1 oz voor signaal
Thermisch beheer	9+ thermische via's per LED; Temperatuur LED-pad <60°C bij volledige belasting
Bestuurdertopologie	Constante stroom (geïntegreerd of op afstand)
Flikkercontrole	Uitgangscapaciteit 100-470 µF; PWM-dimmen >4 kHz indien gebruikt
Compatibiliteit met dimmen	Ontluchtingscircuit voor TRIAC; speciale dim-IC voor de beste resultaten
Spanningswaarde	Componenten geschikt voor maximale ingangsspanning (120V of 277V of universeel)
Certificeringen	UL of CE gebaseerd op doelmarkt; Energy Star voor commercieel
Productie-inspectie	AOI (LED-polariteit, soldeerverbindingen), röntgenfoto (holtes), elektrische test
