Van navigatieverlichting tot landingslichten, elke PCBA in de lucht moet feilloos functioneren onder extreme thermische gradiënten, intense trillingen en strenge EMI-beperkingen. Met twintig jaar praktijkervaring op het gebied van lucht- en ruimtevaartelektronica en foutanalyse heeft Unixplore Electronics de specifieke ontwerppraktijken gecodificeerd die vluchtwaardige assemblages scheiden van geaarde hardware in elk project dat we leveren.
Deze pagina behandelt materiaalselectie, thermisch beheer, circuittopologie, certificeringsvereisten en in de praktijk gevalideerde parameters voor PCBA voor vliegtuigverlichting.

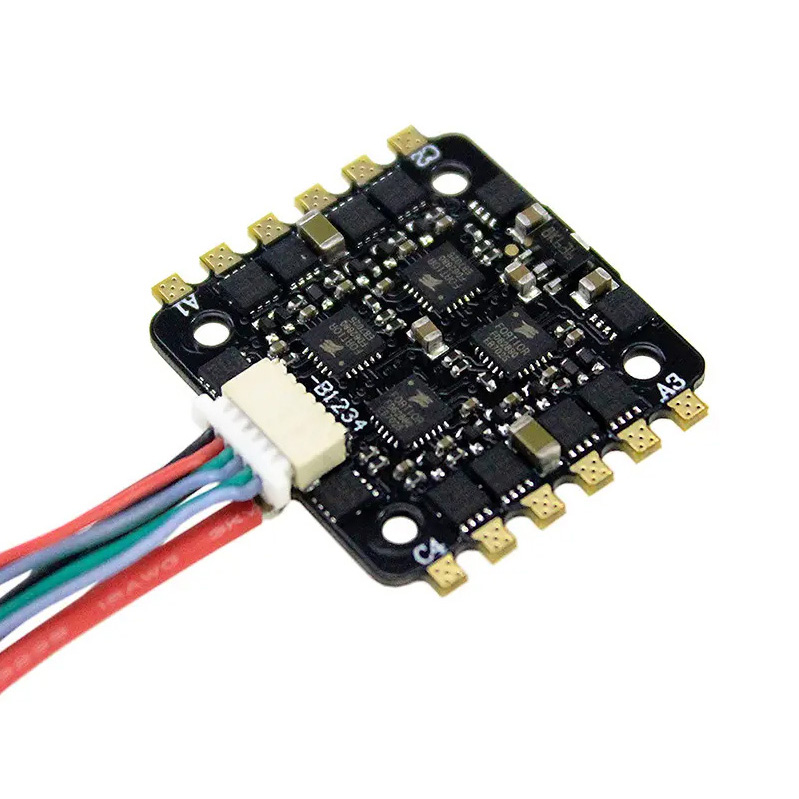

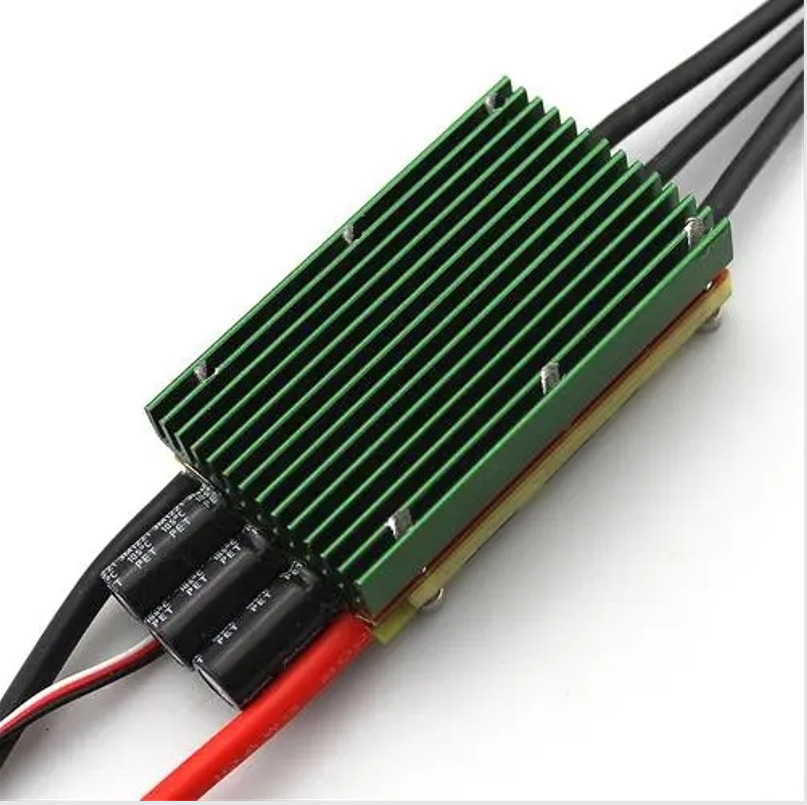

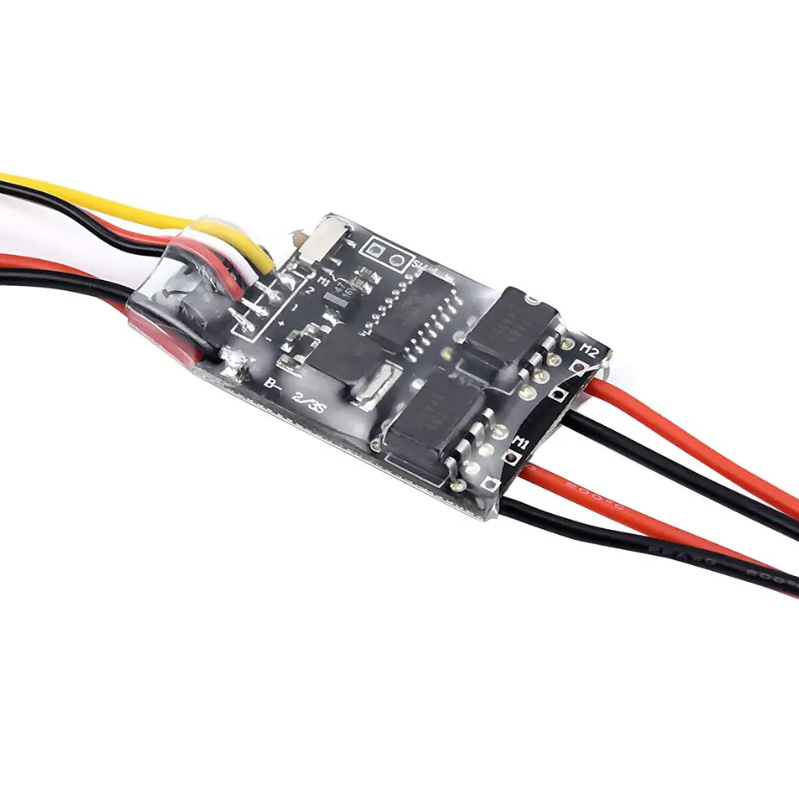

Aircraft Lighting PCBA (Printed Circuit Board Assembly) is de belangrijkste besturings- en aandrijfeenheid voor zowel binnen- als buitenvliegtuigverlichtingssystemen. Het moet stabiele stroomregeling en besturingslogica bieden voor navigatielichten, antibotsingsflitsers, landingslichten en cabinesfeerverlichting op hoogten tot 55.000 voet, temperaturen variërend van -55°C tot +85°C, en onder trillingsprofielen met hoge intensiteit.
In tegenstelling tot verlichtings-PCB's van commerciële kwaliteit vereist PCBA voor verlichting van luchtvaartkwaliteit superieur thermisch beheer, nauwkeurige CTE-afstemming en volledige naleving van DO-160-milieu- en EMI-tests.
Erfgoed van 20 jaar faalanalyses – Onze ontwerpregels zijn afgeleid van postmortemanalyses van verlichtingssystemen van Airbus en Boeing. We vermijden systematisch de top vijf van faalwijzen, waaronder vermoeidheid van soldeerverbindingen, MOSFET-storingen en blokkering van microcontrollers.
End-to-end kant-en-klare productie – Unixplore Electronics biedt een complete verticale oplossing: PCB-indeling, inkoop van componenten, SMT/DIP-assemblage, functioneel testen en conforme coating. Onze faciliteit van meer dan 3.000 m² levert een maandelijkse capaciteit van 150.000 voltooide assemblages.
Certificering van luchtvaartkwaliteit – Onze fabriek is ISO9001:2015 gecertificeerd. Alle productie volgt strikt de IPC-6012 Klasse 3 / Luchtvaart- en IPC-610E-normen, waardoor elke PCBA voldoet aan de installatieklare kwaliteit.
Mogelijkheid tot co-ontwerp van hardware en software – Door gebruik te maken van geïntegreerde EDA-tools zorgen we voor een naadloze mechanisch-elektrische integratie, waardoor interferentie tussen de PCBA en structurele behuizingen wordt geminimaliseerd voor een "First Time Right" levering.
Vliegtuigverlichting valt in verschillende categorieën, elk met unieke PCBA-vereisten:
| Verlichtingstype | Functie | Bedrijfsmodus | Kritieke PCBA-vereiste |
|---|---|---|---|
| Navigatieverlichting | Positie-indicatie (rood/groen/wit) | Constant aan | Ultrahoge betrouwbaarheid, nauwkeurigheid van kleurcoördinaten |
| Antibotsing (flitser) | Knipperende waarschuwing met hoge intensiteit | Dubbel stroboscooppatroon | Piekstroomverwerking, nauwkeurige timinglogica |
| Bakenlichten | Waarschuwing motor/casco | 1 Hz knipperend | Duurzaamheid bij thermische fietsen |
| Landingslichten | Baanverlichting tijdens landing | On-demand hoog vermogen | Extreme thermische dissipatie, MCPCB/koperen kern |
| Cabine-/raamverlichting | Passagierssfeer en lezen | Dimbaar, kleurafstembaar | EMI-conformiteit, soepel PWM-dimmen, 400 Hz-compatibiliteit |
| Parameter | Vliegtuiginterieur | Buitenkant vliegtuig (vleugel/staart) |
|---|---|---|
| Bedrijfstemperatuur | -15°C tot +70°C | -55°C tot +85°C |
| Opslagtemperatuur | -40°C tot +85°C | -55°C tot +125°C |
| Vochtigheid | 0% tot 95% niet-condenserend | 0% tot 100% condensatie |
| Trilling (willekeurig) | 0,2 g tot 5 g RMS | 5g tot 15g RMS |
| Bedrijfshoogte | Maximaal 40.000 voet | Maximaal 55.000 voet |
| Parameter | Typische waarde | Opmerkingen |
|---|---|---|
| Primaire kracht | 28V DC (nominaal) | Bereik van 18 V tot 32 V, overspanningsbeveiliging vereist |
| Wisselstroom (cabinesystemen) | 115 V wisselstroom / 400 Hz | Voor oudere TL/LED-systemen |
| Tolerantie van de voedingskwaliteit | ±10% stabiel, ±20% tijdelijk | TVS-klemming en vonkbruggen toegepast |
| Stand-by stroom | <100 µA | Voor BITE-geheugenbehoud |
Standaard FR4 is zelden acceptabel voor vliegtuigverlichting vanwege de slechte thermische geleidbaarheid en CTE-mismatch met LED-componenten.
| Materiaal | Thermische geleidbaarheid | CTE (ppm/°C) | Gewicht | Sollicitatie |
|---|---|---|---|---|
| FR4 | 0,3-0,5 W/m·K | 14-17 | Licht | Alleen signaal/besturing |
| Aluminium MCPCB | 1,5-3 W/m·K | 23-25 | Medium | Algemene LED-verlichting, leeslampjes in de cabine |
| Koperen MCPCB | 200-400 W/m·K | 16-17 | Zwaar | Krachtige buitenverlichting (landing, flitser) |
| Kern van koolstofweefsel | 175-300 W/m·K (XY) | 4-6,5 | Zeer licht | Premium ruimtevaart, gewichtskritische ontwerpen |
Unixplore-aanbeveling voor buitenverlichting: Gebruik een koperen MCPCB- of koolstofvezelkern. De CTE-match met keramische LED-pakketten (6-7 ppm/°C) vermindert de schuifspanning van de soldeerverbinding aanzienlijk tijdens thermische cycli van -55°C tot +85°C.
| Huidige belasting | Binnenverlichting | Buitenverlichting |
|---|---|---|
| Signaalsporen (<100mA) | 0,5 oz | 1 ons |
| LED-vermogen (500mA-2A) | 1 oz tot 2 oz | 2 oz |
| Stroboscoop/landing (5A-15A) | N.v.t | 3 oz tot 4 oz |
MCPCB's bieden ongeveer tien keer de thermische geleidbaarheid van standaard FR-4, wat zich vertaalt in een betere warmteafvoer, een hogere lichtopbrengst en een langere levensduur van de LED's.
Vuistregel: voor elke 10°C verlaging van de LED-junctietemperatuur verdubbelt de levensduur van de componenten.
| Parameter | Standaard MCPCB | Hoogwaardige lucht- en ruimtevaart |
|---|---|---|
| Diëlektrisch materiaal | Epoxy met keramische vulling | Thermisch geleidend polyimide |
| Thermische geleidbaarheid | 1-3 W/m·K | 5-10 W/m·K |
| Diëlektrische dikte | 50-100 µm | 75-150 µm |
| Doorslagspanning | 2-3 kV | 3-5 kV |
Voor elke krachtige LED op de PCBA:
Minimaal 9 thermische via's (diameter 0,3 mm) per LED-pad
Gevulde en afgedekte via's zijn vereist voor soldeerbaarheid
Via afstand: 1,0 mm tot 1,2 mm rasterpatroon
Tolerantie voor lege plekken: minder dan 25% van het kussenoppervlak zichtbaar bij röntgeninspectie
Moderne buitenverlichting van vliegtuigen maakt gebruik van programmeerbare LED-drivers met onafhankelijke kanaalbediening.
Aanbevolen architectuur:
Externe MOSFET-trap voor LED-strings met hoge stroomsterkte
FMU-redundantieondersteuning via afzonderlijke I²C-bussen
Voordelen van programmeerbare drivers:
Verlichtingssequenties verlopen na programmering autonoom
Geen FMU-interventie vereist voor normale knipperpatronen
Sierlijke degradatie als een FMU faalt
LED-verlichtingssystemen in de vliegtuigcabine maken doorgaans gebruik van individueel adresseerbare LED-microcontrollerparen.
| Functie | Vereiste |
|---|---|
| Controleprotocol | Pixelgegevens via seriële bus |
| Adressering | Elk MCU-LED-paar is onafhankelijk adresseerbaar |
| Kleurcontrole | RGB of RGBW per armatuur |
| Gegevenssnelheid | Voldoende voor animatiesequenties |
| Mislukkingsmodus | Een enkele LED-storing heeft geen invloed op anderen |
Flexibele PCBA wordt vaak gebruikt voor cabineverlichting om zich aan te passen aan gebogen rompoppervlakken.
PCBA's voor vliegtuigverlichting moeten zelfdiagnostische mogelijkheden hebben.
Bewaakte parameters:
Ingangsspanning en frequentie
Temperatuur
Lamp-/LED-status
Uitgangsspanning en stroom
BEET-reactie:
Meld de fout in het niet-vluchtige geheugen
Optioneel: signaalstoring via discrete uitgang
Doorgaan met bedrijf als het veilig is (sierlijke degradatie)
| Beschermingselement | Specificatie |
|---|---|
| TVS-diodes | Bidirectioneel, geschikt voor bliksemgolfvorm |
| Vonkgaten | Voor primaire overspanningsbeveiliging |
| Serie weerstand | 10Ω tot 100Ω op alle ingangslijnen |
| Grondobligatie | UL 467-geclassificeerde aardingsaansluiting |
| Techniek | Sollicitatie |
|---|---|
| Ferriet kralen | Voedingsingangslijnen |
| Common Mode-smoorspoelen | Regelaaringangen schakelen |
| Afgeschermde kabels | Tussen PCBA en externe LED's |
| Koperen gietgrondvlak | Solide retourpad, minimale lussen |
| Standaard | Toepasbaarheid | Vereiste |
|---|---|---|
| DO-160 | Alle luchtlandingsapparatuur | Milieu- en EMI-testen |
| MIL-STD-704 | Stroominvoer | 28V DC-voedingskwaliteit |
| MIL-P-55110 / IPC-6012 | PCB-kwalificatie | Klasse 3 / Lucht- en ruimtevaart |
| FAA AC150/5345-46 | Verlichting van de baan | Rand-/eindlichten van de baan |
| ICAO-bijlage 14 | Internationale | Normen voor luchthavenverlichting |
| Test | DO-160 Sectie | Passeercriteria |
|---|---|---|
| Temperatuur-hoogte | 4.0 | Werking op 55.000 voet gesimuleerd |
| Trillingen | 8.0 | Geen mechanische of elektrische storing |
| Vochtigheid | 6.0 | Geen corrosie of beschadiging van de isolatie |
| Bliksem veroorzaakt | 22.0 | Geen schade, geen onveilige toestand |
| Vloeistofgevoeligheid | 11.0 | Geen afbraak door Skydrol, brandstof, enz. |
De keuze tussen PCBA met aluminium kern en koperen kern heeft een directe invloed op de thermische prestaties, het gewicht en de betrouwbaarheid van de buitenverlichting van vliegtuigen.
Aluminium MCPCB:
Thermische geleidbaarheid: 138-238 W/m·K
Dichtheid: 2,70 g/cm³ (lichtgewicht)
CTE: 23-25 ppm/°C
Kosten: 30-50% lager dan koper
Koperen MCPCB:
Thermische geleidbaarheid: 390-401 W/m·K (ongeveer dubbel aluminium)
Dichtheid: 8,96 g/cm³ (3,3x zwaarder)
CTE: 16-17 ppm/°C (betere match met LED-componenten bij 6-7 ppm/°C)
Superieur voor extreme vermogensdichtheid (>2 W/cm²)
Beslissingsmatrix voor vliegtuigtoepassingen:
| Vliegtuiglocatie | Vermogensdichtheid | Trillingsniveau | Aanbevolen kern |
|---|---|---|---|
| Leeslampjes in de cabine | Laag (<0,5 W/cm²) | Laag | Aluminium MCPCB |
| Vleugelinspectielichten | Middel (1-2 W/cm²) | Hoog | Aluminium met verbeterde via's |
| Landingslichten (LED) | Hoog (>2 W/cm²) | Zeer hoog | Koperen MCPCB |
| Antibotsingsflitser | Zeer hoog (gepulseerd) | Hoog | Koperen MCPCB |
Voor extreme omgevingen: PCB's met koolstofvezelkern bieden een XY-thermische geleidbaarheid van 175-300 W/m·K met een CTE van slechts 4-6,5 ppm/°C, wat nauw aansluit bij keramische LED-pakketten. Dit minimaliseert thermische stress tijdens snelle temperatuurcycli van -55°C tot +85°C.
De verlichting van de vliegtuigcabine maakt vaak gebruik van 115 V AC bij 400 Hz, niet de 50/60 Hz die in gebouwen wordt aangetroffen. Dit creëert unieke ontwerpvereisten.
De 400Hz-ontwerpuitdaging: Standaardvoedingen ontworpen voor 50/60 Hz zullen bij 400 Hz oververhitten of uitvallen als gevolg van kernverliezen in transformatoren en magnetische componenten.
Vereiste PCBA-ontwerpaanpassingen:
| Onderdeel | 50/60 Hz-ontwerp | 400 Hz-ontwerp |
|---|---|---|
| Transformator | Standaard siliciumstaal | Hoogfrequente ferriet- of bandgewonden kern |
| Invoerfiltering | Grote elektrolytische condensatoren | Kleinere filmcondensatoren |
| Gelijkrichters | Standaard diodes | Snelle hersteldiodes |
| EMI-filtering | Ontworpen voor 120 Hz rimpel | Ontworpen voor 800 Hz rimpel |
Ontwerpchecklist voor 400 Hz PCBA:
Controleer de frequentiespecificaties van componenten – Transformatoren en inductoren moeten een werking van 400 Hz specificeren
Meet de inschakelstroom – 400 Hz-systemen hebben vaak een hogere inschakelstroom dan 50/60 Hz-ontwerpen
Test met stroom van vliegtuigkwaliteit – Gebruik een bron van 400 Hz, geen bankvoeding
Synchronisatie controleren – Veel systemen vereisen frequentievergrendeld dimmen
Gebaseerd op veldstoringsanalyses van verlichtingssystemen van Airbus en Boeing, domineren deze vijf storingsmodi.
Storingsmodus 1: Transformatorstoring (ontstekings-/startcircuit)
Preventie:
Specificeer transformatoren met voldoende thermische marge
Zorg ervoor dat het potmateriaal bestand is tegen -55°C tot +125°C
Test de juiste secundaire spanning onder belasting
Foutmodus 2: MOSFET-storing in schakelcircuits
Preventie:
Gebruik MOSFET's die geschikt zijn voor minimaal 2x de bedrijfsspanning
Voeg poortweerstanden (10Ω tot 100Ω) toe om de stroom te beperken
Voeg snubbercircuits toe over schakelknooppunten
Reductie op basis van temperatuur (gebruik onderdelen met een verbindingsklasse van 150°C)
Storingsmodus 3: Inductorstoring in resonantiecircuits
Preventie:
Specificeer inductoren met isolatie van UL-klasse
Zorg ervoor dat de stroomsterkte de piekbedrijfsstroom overschrijdt
Voeg een thermische zekering in serie toe voor kritische circuits
Foutmodus 4: reset of blokkering van de microcontroller
Preventie:
Gebruik een speciaal spanningssupervisor-IC (geen RC-reset)
Controleer of de resettiming voldoet aan de vereisten in het gegevensblad
Voeg watchdog-timer toe voor herstel van brownout
Foutmodus 5: Soldeerverbindingsvermoeidheid door thermische cycli
Preventie via PCBA-ontwerp:
Gebruik CTE-matchende materialen – Koperen kern (16-17 ppm/°C) is beter dan aluminium (23-25 ppm/°C) in combinatie met keramische LED's (6-7 ppm/°C)
Voeg lijmverbinding toe – Breng onder grote componenten epoxy- of siliconenlijm aan
Optimaliseer de geometrie van de pads – Gebruik traanvormige pads en grotere ringvormige ringen op componenten met doorlopende gaten
Overweeg oppotten – Voor buitenmontages dempt het oppotmiddel de thermisch-mechanische spanning
Uitgebreide testen: Voordat de vlucht wordt goedgekeurd, moet de PCBA de DO-160 thermische cycli doorstaan:
Minimaal 500 cycli voor binnenshuis
Meer dan 1000 cycli voor buitenshuis
Temperatuurbereik dat overeenkomt met de daadwerkelijke installatielocatie
| Ontwerpelement | Vereiste |
|---|---|
| Kernmateriaal | Aluminium MCPCB voor interieur; koper of koolstofdoek voor buiten |
| Koperen gewicht | minimaal 2 oz voor kracht; 3-4 oz voor stroboscoop-/landingslichten |
| Thermische via's | Minimaal 9 per krachtige LED, gevuld en afgedekt |
| CTE-matching | Kern-CTE binnen 10 ppm/°C van LED-componenten |
| Stroominvoer | Overspanningsbeveiliging voor 28V DC; 400Hz-compatibiliteit voor cabinesystemen |
| BEET | Spanning, stroom, temperatuurbewaking; foutregistratie |
| Certificering | DO-160 getest; IPC-6012 Klasse 3 |
Een goed ontworpen PCBA voor vliegtuigverlichting werkt continu gedurende meer dan 50.000 vlieguren zonder onderhoudstoegang. De combinatie van MCPCB-thermisch beheer, programmeerbare LED-drivers en DO-160-kwalificatietests biedt de betrouwbaarheid die de luchtvaart vereist.
Unixplore Electronics streeft ernaar DO-160-gevalideerde, vluchtklare PCBA-oplossingen voor vliegtuigverlichting te leveren aan OEM's in de lucht- en ruimtevaart en systeemintegrators over de hele wereld. Van ontwerpinvoer tot voltooide montage: we zorgen ervoor dat elk bord meer dan 50.000 vlieguren continu onderhoudsvrij werkt.
Neem contact met ons op voor een technisch gegevensblad of een offerte op maat. Ons technische ondersteuningsteam staat klaar om materiaalkeuzeadvies en thermische simulatierapporten te geven voor uw specifieke toepassing.
