Met 20 jaar ervaring in de elektronicaproductie en SEO heb ik honderden uitgangsbordconstructies gecontroleerd. Deze gids behandelt de technische specificaties, nalevingsnormen en praktijkgegevens waar facility managers en bestekschrijvers daadwerkelijk naar op zoek zijn.
Wat maakt een uitgangsbord PCBA anders?
In tegenstelling tot standaard verlichtingsborden moet een uitgangsbord PCBA drie gelijktijdige functies beheren:
- Dubbele stroompaden:AC-lijningang (120V of 277V) plus een back-uplaadcircuit voor de batterij.
- Overstappen in noodgevallen:Automatische omschakeling naar DC-batterij binnen 0,1 seconde na stroomuitval.
- LED-snaarbeheer:Constante stroomregeling voor 6 tot 36 rode of groene LED's.
Omdat bouwvoorschriften 90 minuten verlichting vereisen tijdens stroomstoringen, moet het PCBA-ontwerp prioriteit geven aan een lage ruststroom en betrouwbaar opladen van de batterij.
Kern technische specificaties
Alle onderstaande parameters voldoen aan of overtreffen de UL 924- en NFPA 101-normen. Controleer certificeringen altijd bij uw leverancier.
Ingangs- en uitgangsvermogen
ParameterStandaardwaardeComplianceIngangsspanning (AC)120V / 277V / 347V (50-60Hz)UL 924Spanning in noodmodus6V tot 12V DC (NiCd- of LiFePO4-batterij)NFPA 101Totaal uitgangsvermogen2W tot 8W (afhankelijk van het aantal LED's)Energy StarPower Factor (AC-modus)≥0,90 bij volledige belastingIEC 61000-3-2Efficiëntie>82% (AC-DC-conversie)DOE 2021-normen
Specificaties voor het opladen van de batterij
ParameterWaardeOpmerkingenLaadspanning (NiCd)7,2V tot 8,4V (voor 6V nominaal pakket)TemperatuurgecompenseerdLaadstroom50mA tot 200mA (constante stroom)Voorkomt oververhittingOndersteuning batterijtypeNiCd, NiMH, LiFePO4Automatische detectie op premium PCB'sOplaadtijd24 uur (100% capaciteit)Voldoet aan UL-vereisteLage batterijonderbreking5,4V ±0,2VVoorkomt diepe ontlading
Milieu en fysiek
ParameterBeoordelingstemperatuur0°C tot +50°C (binnen) / -10°C tot +55°C (vochtige locatie)Opslagtemperatuur -20°C tot +60°CPCB BasismateriaalFR4 (Tg 130°C minimum) of CEM-1 voor goedkopere versiesKoperdikte1 oz. tot 2 oz. (primaire voedingscircuits vereisen 2 oz.) OntvlambaarheidsklasseUL 94V-0 (aangegeven op de kaart)

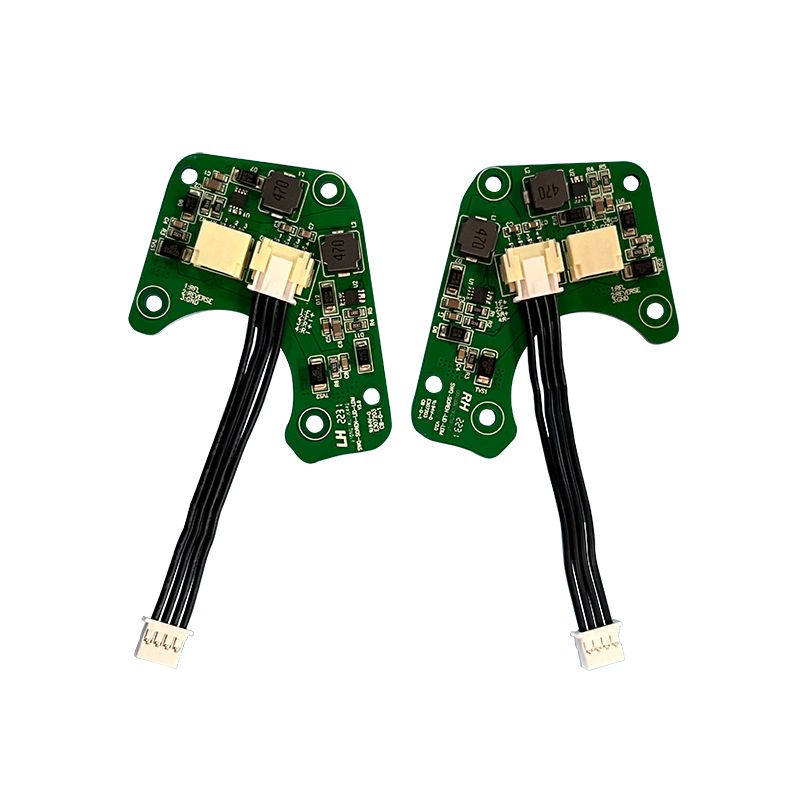

Belangrijkste ontwerpkenmerken van een UL 924-compatibele PCBA
Een code-compliantAfritbord PCBAis niet optioneel. Dit is wat inspecteurs controleren.
1. Automatische noodoverdracht
- Overdrachtstijd:Het bord moet in minder dan 0,1 seconde overschakelen van AC naar batterij. Elke vertraging die voor het menselijk oog zichtbaar is, voldoet niet aan de inspectie.
- Testcircuits:Geïntegreerde testpunten met drukknoppen moeten een stroomstoring simuleren zonder de AC-voeding los te koppelen. Dit is een verplichte UL 924-functie.
2. Batterijbeheersysteem (BMS)
- Bescherming tegen overbelasting:De PCBA moet stoppen met opladen wanneer de accuspanning 8,4 V bereikt (voor 6 V NiCd-pakketten).
- Bescherming tegen omgekeerde polariteit:Diodes op de accu-ingang voorkomen schade als de installateur de accu achterstevoren aansluit. Dit is een belangrijke oorzaak van veldfouten.

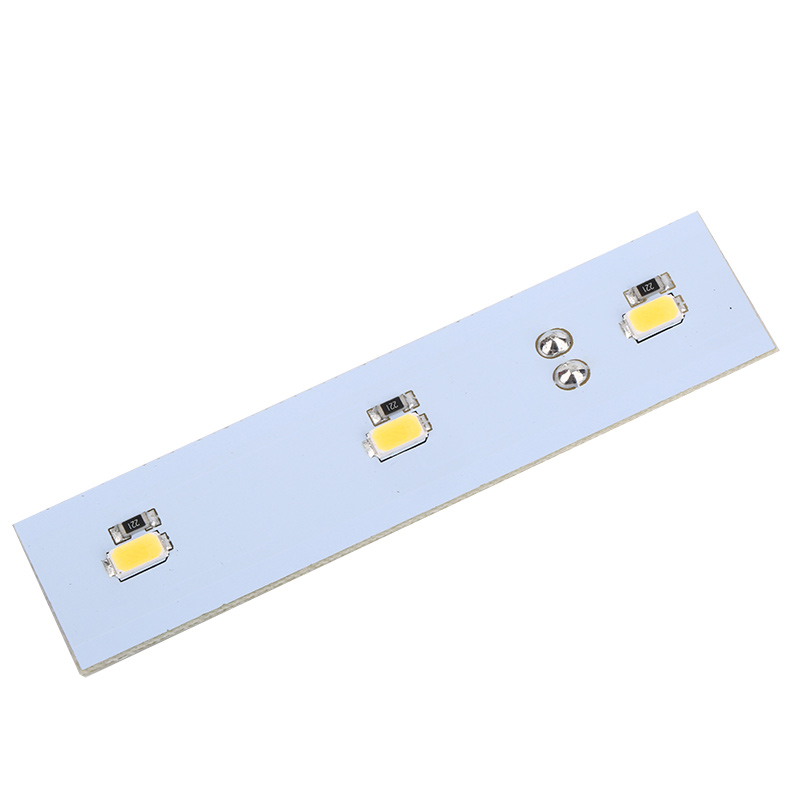

3. Flexibiliteit in LED-configuratie
De meeste PCBA-borden voor uitgangsborden ondersteunen meerdere LED-opstellingen:
- 6-LED-serie:Standaard voor geëxtrudeerde aluminium borden (rood of groen).
- 12-LED parallel + serie:Gebruikelijk voor dubbelzijdige borden (hal- of plafondmontage).
- 18 tot 36 LED-arrays:Gebruikt voor uitgangsborden met hoog lumen (100+ candela).

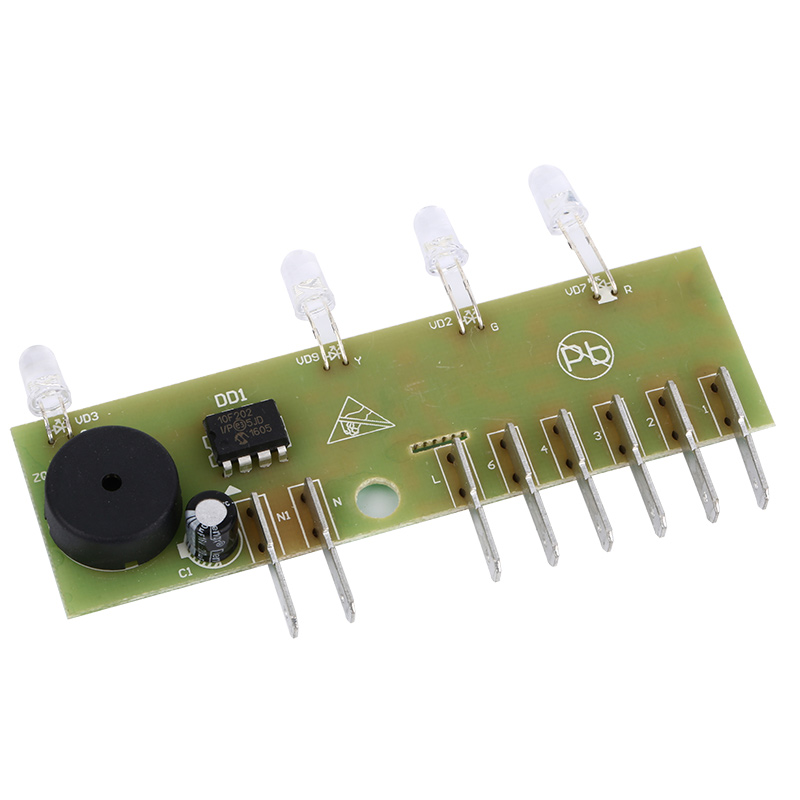

4. Zelfdiagnose (geavanceerde eenheden)
Premium PCBA's bevatten een microcontroller die:
- Registreert de batterijcapaciteit elke 30 dagen.
- Knippert een rood/groene status-LED om de batterijstatus aan te geven.
- Geeft een hoorbaar alarm af (optioneel) wanneer de batterij onder 80% van de nominale capaciteit zakt.
Certificeringen die u moet verifiëren
Voordat u iets besteltAfritbord PCBA, vraag deze drie documenten aan:
CertificeringJurisdictieWat het verifieertUL 924VSAEnoodverlichtings- en stroomapparatuurNFPA 101 (Life Safety Code)VSAVerlichtingsduur (90 min) en overdrachtstijdCSA C22.2 nr. 141CanadaNoodverlichtingsapparatuurRoHS 3 (2015/863/EU)EUGeen beperkte gevaarlijke stoffen
Waarschuwing:Een PCBA zonder zichtbare UL-markering op de zeefdruklaag is vrijwel zeker niet gecertificeerd. Veldinspecteurs kunnen hiervoor uw hele gebouw bekeuren.
Indicatoren voor productiekwaliteit
Gebruik deze checklist bij het beoordelen van een leverancierAfritbord PCBA.
- Registratie soldeermasker:De verkeerde uitlijning mag niet groter zijn dan 0,005 inch. Blootgesteld koper op hoogspanningssporen vormt een schokgevaar.
- Zeefdruk leesbaarheid:Alle componentaanduidingen (R1, C2, IC1), polariteitsmarkeringen en UL-bestandsnummers moeten na montage duidelijk leesbaar zijn.
- Doorlopende componenten:Batterijconnectoren en testschakelaars moeten worden gegolfd en niet met de hand gesoldeerd om koude verbindingen te voorkomen.
- Conformele coating (optioneel):Voor vochtige locaties (toiletten, overdekte buitenuitgangen) heeft de PCBA een conforme coating van acryl of urethaan nodig. Zoek naar een matte of glanzende afwerking over alle componenten.
Afritbord Veelgestelde vragen over PCBA
Hieronder staan drie technische vragen die ik regelmatig ontvang van facility engineers en inkoopspecialisten.
Vraag 1: Kan ik een standaard LED-driver PCBA gebruiken voor mijn uitgangsbord in plaats van een speciaal uitgangsbord PCBA?
A:Nee, en dit is waarom dit gevaarlijk is. Een standaard LED-driver PCBA mist drie kritische circuits:
1. Batterijback-up schakelen:Standaarddrivers detecteren geen AC-stroomverlies. Uw uitgangsbord zou tijdens een storing onmiddellijk donker worden, wat in strijd is met NFPA 101, die 90 minuten verlichting vereist.
2. Laagspanningsontkoppeling:Zonder dit zal de PCBA de batterij tot onder de 5V blijven leegmaken, waardoor NiCd- of LiFePO4-cellen binnen drie cycli permanent worden vernietigd.
3. Testknopinterface:Bouwinspecteurs vereisen een handmatige testfunctie. Standaarddrivers bevatten dit signaalpad niet.
Het komt erop neer:Koop een UL 924-gecertificeerd exemplaarAfritbord PCBAalleen. De besparing van $ 5 op een generiek bord zal duizenden euro's kosten bij mislukte inspecties.
Vraag 2: Mijn uitgangsbord PCBA wordt heet. De LED's dimmen na 30 minuten op de batterij. Wat mislukte?
A:U hebt een probleem met de degradatie van de batterij, geen LED-probleem. Hier is de diagnostische volgorde:
1. Controleer laadspanning:Meet, terwijl de wisselstroom is ingeschakeld, over de accupolen. U zou 7,2V tot 8,4V moeten zien (voor een 6V NiCd-pakket). Als de spanning lager is dan 6,5 V, is het laadcircuit op de PCBA defect.
2. Batterijcapaciteit testen:Koppel de batterij los en laad deze met een weerstand die 200 mA trekt. Een gezond 6V NiCd-pakket moet minimaal 90 minuten boven de 5,4V blijven.
3. Onderzoek op corrosie:NiCd-batterijen lekken na 3-5 jaar kaliumhydroxide. Dit witte kristallijne residu eet kopersporen op de PCBA. Als u ergens wit poeder ziet, vervang dan onmiddellijk zowel de batterij als de PCBA.
Algemene oplossing:Vervang de batterij elke 4 jaar, zelfs als het bord werkt. Dit voorkomt verborgen capaciteitsverlies.
Vraag 3: Hoe verifieer ik dat een batch van 500 PCBA-borden met uitgangsborden UL-compatibel is zonder ze allemaal te testen?
A:U vertrouwt op drie verificatielagen:
1. UL-opvolgservice (FUS):Elke echte UL-genoteerde PCBA komt uit een fabriek die onaangekondigde UL-audits mogelijk maakt. De UL-markering op de printplaat moet een dossiernummer bevatten (bijvoorbeeld UL E123456). Zoek dit nummer in de Product iQ-database van UL. Als het niet verschijnt, is het merk vals.
2. Matching datumcode:De PCBA-zeefdruk moet een datumcode hebben (JJWW-formaat). Zorg ervoor dat deze datumcode overeenkomt met de productieperiode van het UL-certificeringsrapport. Planken die buiten dat raam zijn gemaakt, worden niet afgedekt.
3. Willekeurig destructief testen:Voor elke 500 eenheden offer je 2 borden op. Snij ze open en inspecteer op:
- Juiste zekeringwaarde (bijv. 250V 3A traag).
- Goede transformatorisolatie (minimale afstand van 0,125 inch tussen primair en secundair).
- Geen niet-goedgekeurde vervanging van componenten (bijvoorbeeld condensatoren van 85 °C in plaats van 105 °C).
Pro-tip:Vraag de "UL Notice of Authorization" aan bij uw leverancier voordat u voor grote bestellingen betaalt.
Samenvatting: Het juiste uitgangsbord PCBA selecteren
Een kwaliteitAfritbord PCBAwordt gedefinieerd door drie niet-onderhandelbare kenmerken:
1. UL 924-lijstmet een verifieerbaar dossiernummer.
2. Automatische overdracht onder 0,1 secondemet de juiste laagspanningsschakelaar.
3. Oplaadcircuit van de batterijontworpen voor NiCd-, NiMH- of LiFePO4-chemie.
Geef faciliteitsmanagers prioriteit aan borden met zelfdiagnose. Voor OEM's: specificeer altijd 2 oz koper op stroomlijnen en UL 94V-0-laminaten. Geverifieerde productiedocumentatie en certificering door derden blijven de enige betrouwbare weg naar naleving van de code en de veiligheid van de inzittenden.
