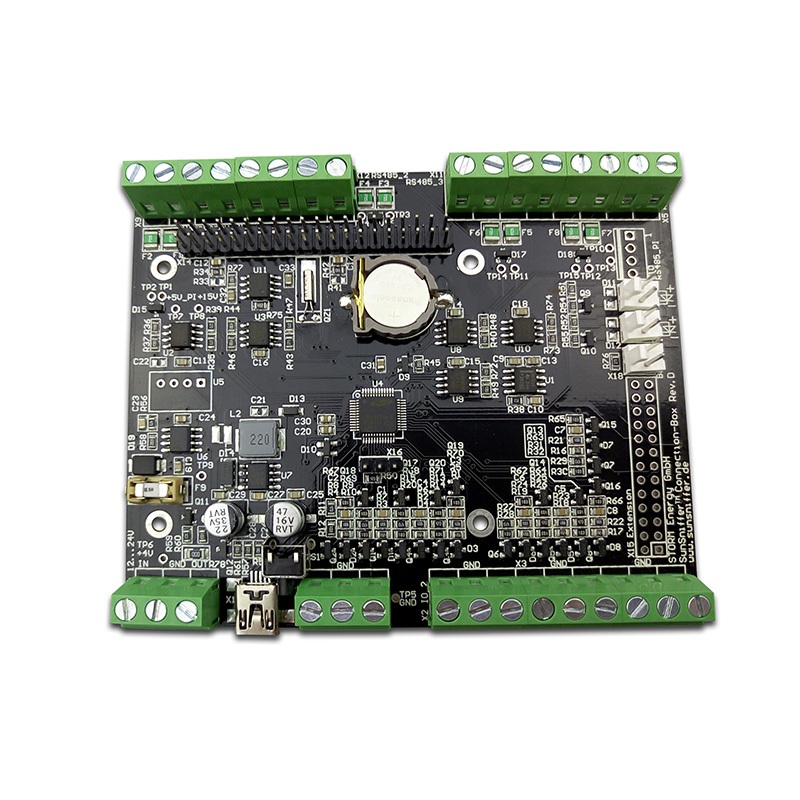

LED-driver PCBA

In deze handleiding worden de technische specificaties, productienormen en toepassingsspecifieke vereisten beschreven waarvan u op de hoogte moet zijn.

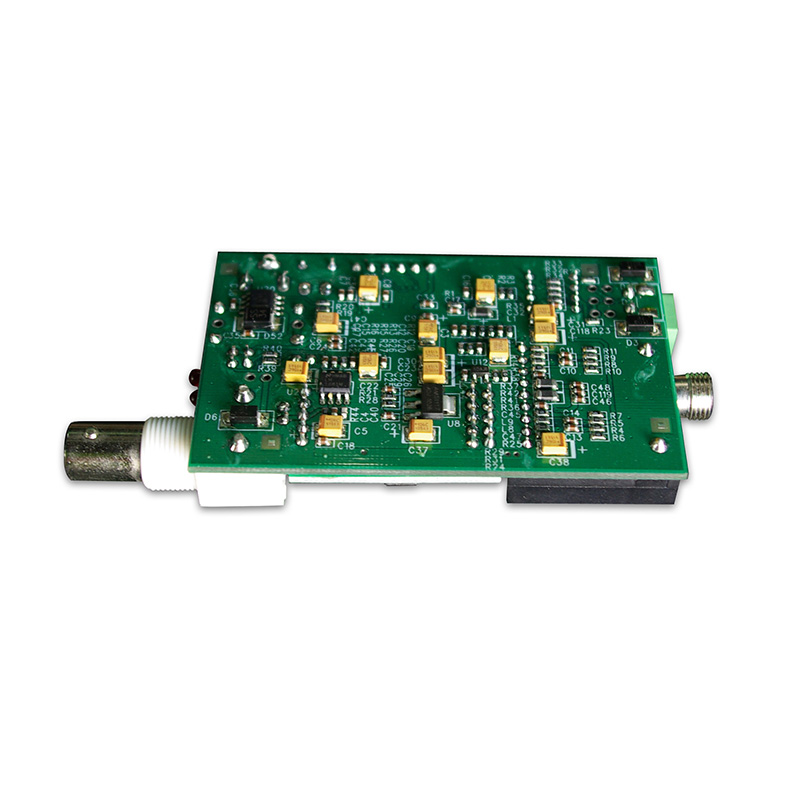

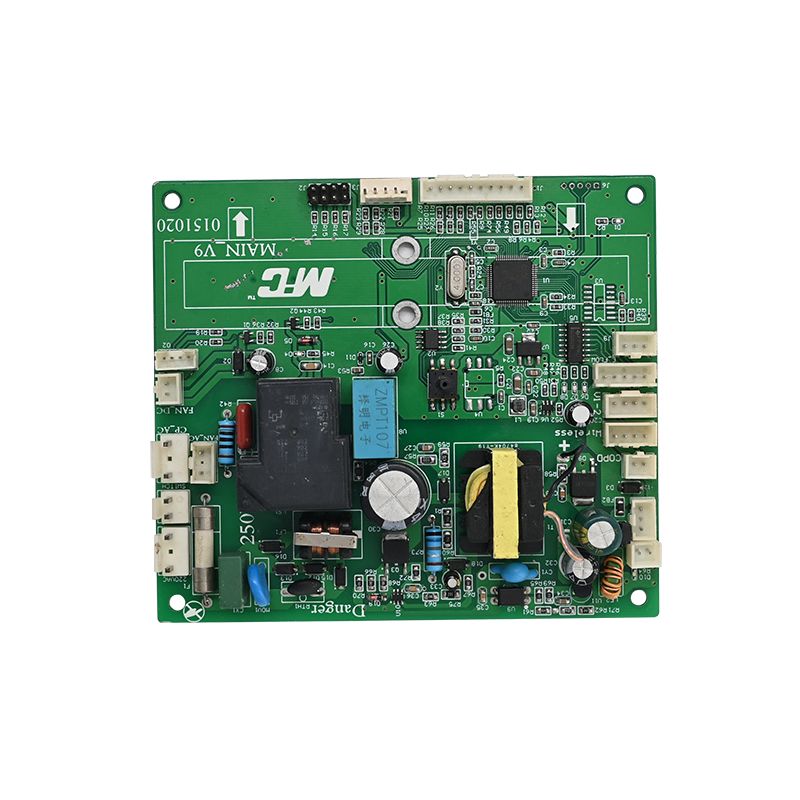

Wat is een LED-driver PCBA?

Een LED-driver PCBA is het compleet geassembleerde bord dat de stroom naar een LED-lichtbron regelt. In tegenstelling tot standaard PCB's integreren deze assemblages specifieke componenten:

- Driver-IC's:Constante stroom- of constante spanningsregelaars (bijv. ON Semiconductor, TI, Nexperia).

- Transformatoren/inductoren:Voor stroomconversietopologieën zoals Flyback of Boost.

- Koellichamen en thermische via's:Om de junctietemperatuur van kritische onderdelen te beheren.

- Connectoren:Voor dimbediening (0-10V, PWM) en AC/DC-ingang.

Omdat LED's een strikte stroomcontrole vereisen om thermische overstroming te voorkomen, kunnen dePCBAontwerp moet prioriteit geven aan elektrische isolatie en warmteafvoer.

Belangrijkste technische parameters (datasheetinzichten)

Om ervoor te zorgen dat uw assemblage aan de industrienormen voldoet, moet u deze parameters bij uw fabrikant verifiëren. Gebaseerd op de huidige IPC- en componentstandaarden, zijn hier de kritische statistieken.

Algemene specificaties

Elektrische en thermische prestaties

Vormfactor Opmerking:Moderne compacte ontwerpen maken gebruik van DFN-pakketten (2x2 mm) om tot 90% bordruimte te besparen in vergelijking met oudere SOT223-pakketten.

Ontwerp en montage: Top 4 technische aandachtspunten

Om te ontmoetenEETstandaarden vertrouwen we op verifieerbare productiegegevens en technische gegevens uit de praktijk.

1. Strategie voor thermisch beheer

Warmte is de vijand van elektrolytische condensatoren en LED-matrijzen.

- Via plaatsing:Gebruik reeksen thermische via's onder het IC-pad om warmte over te dragen naar het koperen aardvlak.

- Koper Giet:De koperdikte van de externe laag moet zijnMinimaal 2 oz (0,0026 inch).voor sporen met hoge stroomsterkte.

- Inspectie:Het kromtrekken en draaien van de PCBA mag niet groter zijn dan de toegestane waarde0,0075 inch per inchom contact met het koellichaam te garanderen.

2. Componentselectie voor een lange levensduur

- Automotive-kwaliteiten:Voor buitenverlichting selecteert uAEC-Q101gekwalificeerde chauffeurs. Deze onderdelen ondersteunen side-wettable flanks (SWF), wat geautomatiseerde optische inspectie (AOI) van soldeerverbindingen mogelijk maakt - een vereiste voor productie zonder defecten.

- condensatoren:Gebruik condensatoren met een hoge rimpelstroom die geschikt zijn voor minimaal 105 °C.

3. Soldeerbaarheid en inspectie

- AOI-naleving:Loodvrije pakketten (DFN/QFN) zonder zijdelingse bevochtigbare flanken vereisen kostbare röntgeninspectie. SWF-technologie maakt standaard AOI mogelijk, waardoor de montagekosten aanzienlijk worden verlaagd.

- Registratie soldeermasker:Misregistratie moet beperkt blijven tot maximaal ±0,004 inch om blootstelling aan koper te voorkomen.

4. Elektrische veiligheid (kruip en speling)

- Zorg bij AC-DC-drivers (off-line) voor voldoende ruimte tussen hoogspanningslijnen (netvoeding) en secundaire laagspanningszijden.

- Ontvlambaarheidsclassificatie:Alle materialen moeten voldoenUL94V-0. Deze classificatie moet fysiek worden gemarkeerd op de soldeerzijde van het bord.

Toepassingsspecifieke vereisten

Verschillende sectoren leggen verschillende belastingen op de LED-driver PCBA.

- Auto-koplampen (ADB):Vereist drivers met hoge stroomsterkte (8A+).EMC-conformiteit (CISPR 25 klasse 5). De bordgrootte is vaak beperkt, waardoor stapels van meer dan 4 lagen nodig zijn.

- Industriële hoogbouw:Richt zich op overspanningsbeveiliging en brede ingangsspanningsbereiken (90-305V AC).

- Consument (LED-lampen):Kostengevoelige, meestal enkellaagse aluminium printplaten met lineaire drivers.

Veelgestelde vragen (FAQ)

Hieronder vindt u drie veelgestelde technische vragen over:LED-driver PCBAsourcen en debuggen.

Vraag 1: Waarom valt mijn LED-driver PCBA na een paar maanden uit, ook al zijn de componenten gloednieuw?

A:De hoofdoorzaak is bijna altijdthermische spanningofslecht solderen. Controleer het volgende:

1. Verbindingstemperatuur:Heb je de Tc (behuizingstemperatuur) van het driver-IC gemeten? Een vuistregel is dat voor elke 10°C stijging boven de 85°C de levensduur van een condensator halveert.

2. Koperhonger:Veel storingen treden op omdat het thermische kussen van het IC niet correct is gesoldeerd. Met behulp van deZij-bevochtigbare flankenHet ontwerp maakt AOI-verificatie mogelijk om ervoor te zorgen dat de thermische pad volledig is aangesloten.

3. Materiaal Tg:Standaard FR4 (Tg 130°C) kan na verloop van tijd verslechteren als de driver heet wordt. Upgrade naarTg 150°C+of PCBA met aluminium kern.

Vraag 2: Hoe verifieer ik de kwaliteit van een prototype LED-driver PCBA vóór massaproductie?

A:Vertrouw niet alleen op visuele inspectie. U heeft een verificatieproces in drie stappen nodig:

1. Elektrische test (vliegende sonde):100% verificatie van de netconnectiviteit is verplicht. Zorg ervoor dat er geen kortsluiting is tussen hoogspannings- en laagspanningsnetten.

2. Thermische weergave:Laat de driver gedurende 1 uur op volle belasting draaien. Gebruik een thermische camera om te controleren of de temperatuur van de IC-behuizing overeenkomt met de specificaties op het gegevensblad.

3. Soldeerverbinding Micro-sectie:Voor DFN-pakketten moet u een proefvoeg doorsnijden om te controleren op holtes. De lege ruimtes mogen niet groter zijn dan 25% van het totale kussenoppervlak.

Vraag 3: Wat doet de "ENIG"-oppervlakteafwerking voor mijn LED-driver, en is dit de extra kosten waard?

A:ENIG (Electroless Nickel Immersion Gold) is van cruciaal belang voor zeer betrouwbare LED-drivers.

- Waarom het belangrijk is:Standaard HASL (Hot Air Solder Leveling) laat oneffen oppervlakken achter. Voor LED-driver-IC's met een kleine pitch (zoals QFN of DFN) is vlakheid vereist voor goed solderen.

- Het "Gouden" voordeel:Goud beschermt de nikkellaag tegen oxidatie. Als het nikkel oxideert, krijg je het "black pad"-syndroom, wat leidt tot soldeerverbindingen die er goed uitzien maar barsten onder thermische cycli (gebruikelijk bij buitenverlichting).

- Uitspraak:Voor auto- of buitengebruik is ENIG niet onderhandelbaar. Voor wegwerpconsumptielampen is OSP of HASL voldoende.

Samenvatting

Een robuustLED-driver PCBAwordt niet alleen gedefinieerd door de gekozen IC, maar ook door dekoper gewicht, thermisch via strategie, Enoppervlakteafwerking. Eis altijd IPC-6012 Klasse 2 of Klasse 3 naleving, en geef prioriteit aan zijdelingse bevochtigbare flanken voor kritische automobieltoepassingen om AOI-verificatie te garanderen.

Door u aan deze parameters te houden – geverifieerd door onze 20 jaar aan industriële tests – zorgt u voor een levensduur van de driver die past bij uw LED-array, doorgaans meer dan 50.000 uur L70-prestaties.
