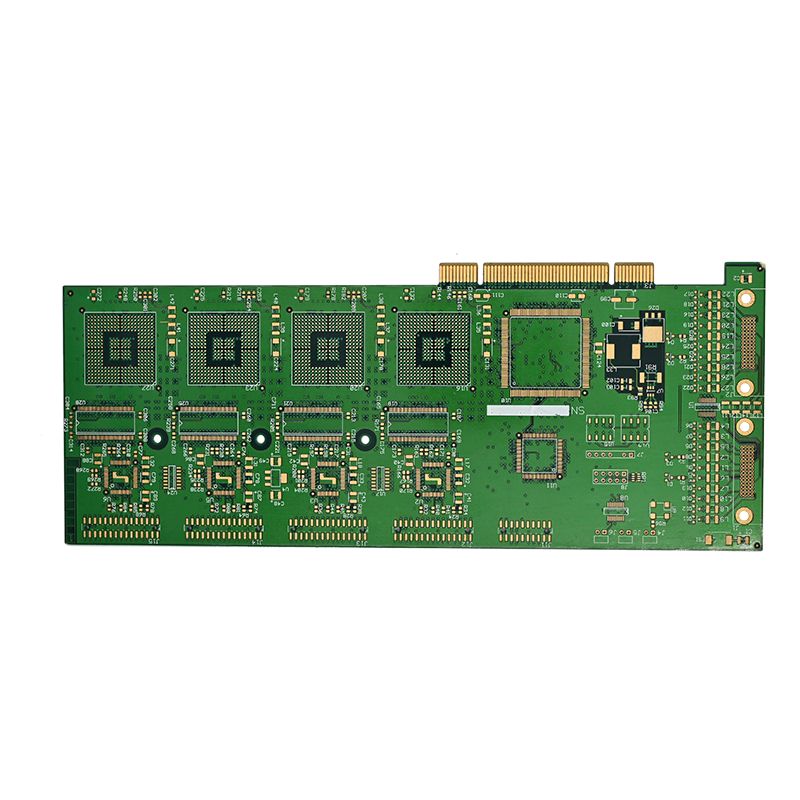

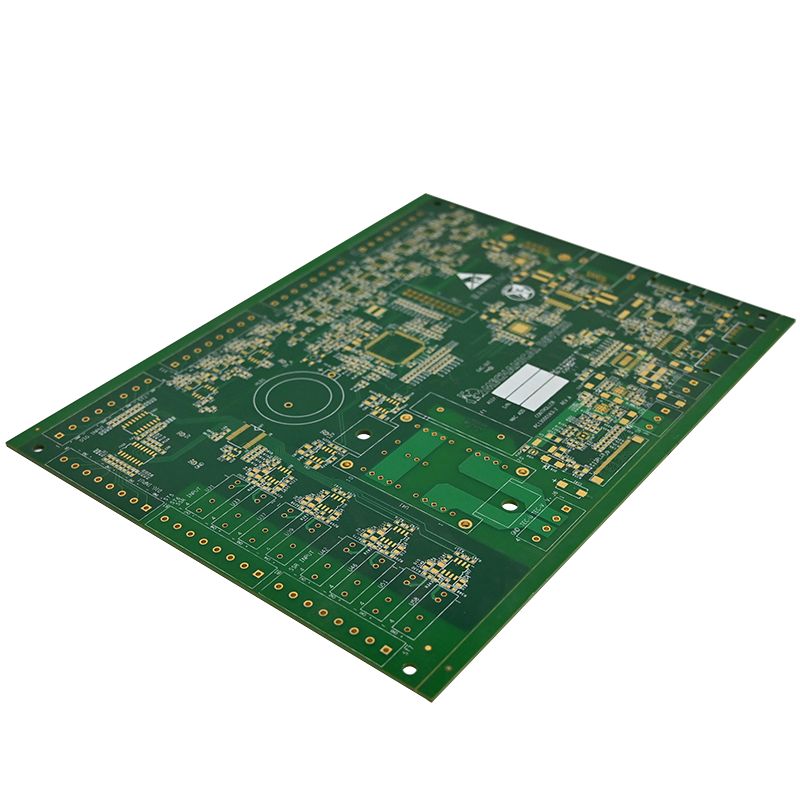

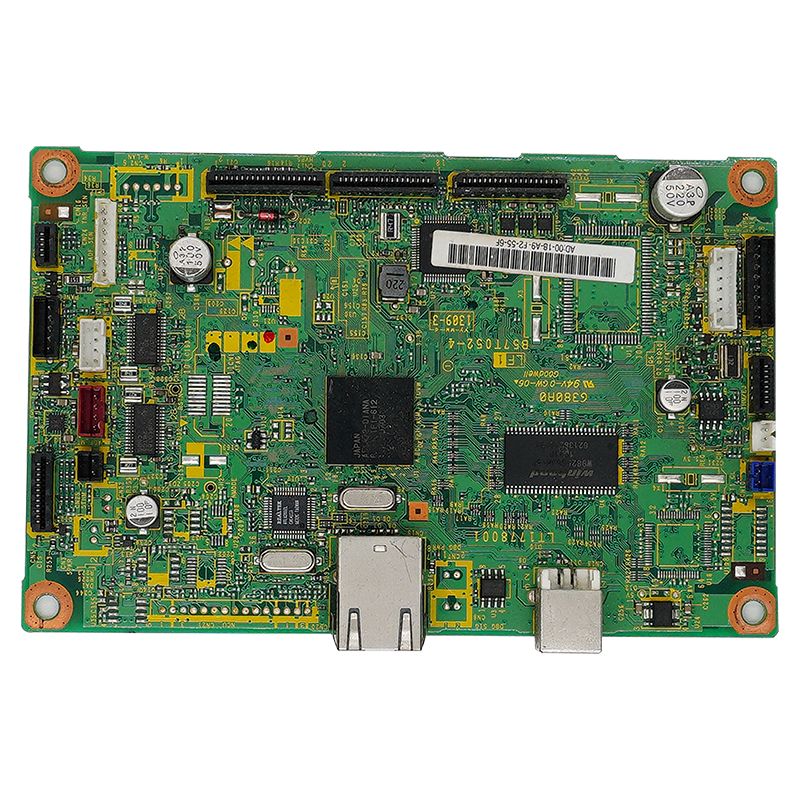

Soldeerrobot PCBA

Belangrijkste technische kenmerken

1. Geavanceerde bewegingsbediening

Inverse Kinematica-integratie: maakt gebruik van D-H-parametermethoden voor een naadloze mapping tussen gewrichtsvariabelen en eindeffectorposities.

Soepele trajectplanning: Geavanceerde interpolatie-algoritmen optimaliseren snelheidscurven, zorgen voor vloeiende overgangen in gegolfde of gesegmenteerde lassen en vermijden singulariteiten.

Samenwerking op meerdere assen: Ondersteunt gesynchroniseerde bediening van meerdere verbindingen voor complexe laspaden met een nauwkeurigheidsfout binnen ±0,05 mm.

2. Aanpassing van het lasproces

Real-time parameterafstemming: Past de draadaanvoersnelheid, stroom en spanning dynamisch aan op basis van boogfeedbacksignalen.

Gesegmenteerde padoptimalisatie: speciale behandeling voor overgangssecties in gegolfde lassen om de consistentie van de lasnaden en de integriteit van de verbindingen te garanderen.

3. Betrouwbaarheid van industriële kwaliteit

Anti-interferentiearchitectuur: gespecialiseerde lay-out om lasgeluid met hoog vermogen te isoleren van gevoelige logische circuits.

Communicatieprotocollen: gebruiksklare interfaces voor EtherCAT-, Profinet- en PLC-integratie.

Uitstekende productie

Hoe een PCBA-soldeerrobot te ontwerpen

Het ontwerpen van een hoogwaardige PCBA-soldeerrobot vereist een uitgebreide afweging van meerdere dimensies, van de planning van de systeemarchitectuur tot de productie van hardware, softwarecontrole en uiteindelijke verificatie. Hieronder worden de belangrijkste ontwerppunten beschreven om ervoor te zorgen dat het product voldoet aan de strenge eisen van industriële lasscenario's.

1. Systeemarchitectuur en functionele planning

De soldeerrobot PCBA moet een naadloze integratie van meerdere functionele modules realiseren, waaronder bewegingsbesturing, lasstroombeheer, sensorinterfaces en communicatiemodules, om een ​​stabiel en efficiënt besturingssysteem te vormen.

Motion Control-sectie: Ondersteunt meerassige collaboratieve trajectplanning (zoals 4-DOF-besturing in Cartesisch coördinatensysteem) en zet het pad van de eindeffector van de lastoorts om in gewrichtshoekcommando's via een omgekeerd kinematisch algoritme, waardoor de precisie van het lastraject wordt gegarandeerd.

Lasprocessectie: Het kan lasparameters in realtime aanpassen aan verschillende lasmaterialen en verbindingstypes. Bij gegolfde lassen wordt bijvoorbeeld gesegmenteerde controle (zoals overgangssecties die rechte secties verbinden) toegepast om lasfouten te voorkomen en de lasstabiliteit te garanderen.

Communicatie-interface: Reserveert industriële communicatie-interfaces zoals EtherCAT of Profinet, die efficiënte gegevensinteractie met hogere computers of PLC's kunnen realiseren, waardoor geïntegreerde besturing van de gehele productielijn wordt vergemakkelijkt.

2. Hardwareontwerp en PCBA-productie

Met PCBA als kern houdt het hardwareontwerp zich aan de principes van hoge betrouwbaarheid, sterke anti-interferentie en hoge precisie, en wordt elke schakel van het productieproces strikt gecontroleerd om de productkwaliteit te garanderen.

PCB-ontwerpfase: Verificatie van de rationaliteit van de circuitlay-out door middel van simulatietechnologie, waarbij de nadruk ligt op het controleren van de circuitnauwkeurigheid (fout binnen ± 0,05 mm) en de betrouwbaarheid van de verbinding tussen de lagen om signaalinterferentie te voorkomen.

Componentselectie: De belangrijkste componenten (zoals microcontrollers, power driver-chips) maken allemaal gebruik van producten van industriële kwaliteit en ondergaan strenge leveranciersscreening en inspectie van inkomend materiaal om een ​​stabiele werking in zware industriële omgevingen te garanderen.

Productieproces: Het hele proces omvat materiaalvoorbereiding (dimensionale fout binnen ± 0,1 mm), laserboren (micro-gatnauwkeurigheid minder dan 0,2 mm), koperplating, fotochemisch etsen, printen van soldeermaskers, enz., om de circuitintegriteit en aanpassingsvermogen aan de omgeving te garanderen.

Soldeerproces: Combineer SMT-plaatsing (zoals uiterst nauwkeurige 0402/0201-verpakte componenten) met DIP-invoeging (voor apparaten met hoog vermogen) en gebruik reflow- en golfsoldeertechnologieën om de betrouwbaarheid van de componentverbinding te garanderen; Verwijder ten slotte de resterende flux door middel van een reinigingsproces om de productstabiliteit te verbeteren.

3. Softwarecontrole en implementatie van algoritmen

Het softwaresysteem van soldeerrobot PCBA realiseert een diepe integratie van bewegingsbesturing en lasproces en maakt gebruik van krachtige algoritmen om lasprecisie en efficiëntie te garanderen.

Oplossing voor omgekeerde kinematica: Gebruik de D-H-parametermethode om de mappingrelatie tussen verbindingsvariabelen en de eindeffectorpositie vast te stellen, en verwerk het laspad in segmenten (zoals overgangssegmenten en rechte segmenten van gegolfde lassen) om de continuïteit en soepelheid van de beweging te garanderen.

Algoritme voor trajectplanning: Genereer vloeiende verbindingsbewegingspaden, vermijd afzonderlijke punten in het bewegingsproces en optimaliseer de snelheidscurve via een interpolatiealgoritme om lasfouten veroorzaakt door bewegingsmutaties te verminderen.

Real-time parameteraanpassing: Op basis van feedbacksignalen (zoals boogspanning, stroomgolfvorm) kunt u de draadaanvoersnelheid en lasstroom dynamisch aanpassen om zich aan te passen aan veranderingen in de lasomstandigheden en een consistente laskwaliteit te garanderen.

Over UNIXPLORE: uw betrouwbare PCBA-partner

Onze geschiedenis

Unixplore Electronics Co., Ltd, opgericht in 2011, richt zich op het leveren van one-stop-turnkey elektronische productiediensten op contractbasis, waaronder PCB & PCBA-ontwerp en -fabricage, inkoop van onderdelen, SMT & DIP-assemblage, programmering, functionele testen, conforme coating, doosbouw, kabelboom- en kabelassemblage, assemblage van eindproducten, verpakking, enz. Onze producten worden veel gebruikt in huishoudelijke apparaten, auto's, beveiligingssystemen, consumentenelektronica, industriële controle, medische apparatuur, gezondheidszorg, smart home, leger, luchtvaart en andere gebieden.

Toepassingsgebieden

Huishoudapparatuur · Industriële besturing · Auto · Consumentenelektronica · Medische apparatuur · Beveiligingssysteem · Gezondheidszorg · LED-verlichting

Onze fabriekskracht

Productiecapaciteit: jaarlijkse productiecapaciteit van meer dan 1.500.000 PCBA's en 150.000 sets eindproductassemblage, die kunnen voldoen aan de behoeften van zowel grote als kleine batchbestellingen.

Samenwerkingsconcept: Toegewijd aan het aangaan van constructieve samenwerkingsrelaties op lange termijn met wereldwijde klanten, gericht op kwaliteitsverbetering en kostenoptimalisatie, en vasthouden aan het principe van "beste kwaliteit, snellere levering, lagere kosten, geen risico's".

Bestelflexibiliteit: accepteer bestellingen van kleine hoeveelheden, geen MOQ-beperking en ondersteun de aangepaste behoeften van klanten volledig.

Ons certificaat

Onze activiteiten zijn gecertificeerd volgens de ISO 9001:2015- en IPC-610E-standaard, waarbij het internationale kwaliteitsmanagementsysteem strikt wordt geïmplementeerd om ervoor te zorgen dat elk product aan hoge kwaliteitsnormen voldoet.

Productieapparatuur

We hebben een eigen fabriek van meer dan 3.000 vierkante meter, uitgerust met professionele productie- en testapparatuur om de productkwaliteit krachtig te ondersteunen:

R&D-team: 20 professionele R&D-ingenieurs, die technische ondersteuning bieden voor ontwerp op maat en productoptimalisatie.

Productielijnen: 6 SMT-productielijnen, 4 DIP-assemblagelijnen, 2 assemblagelijnen voor eindproducten, waardoor een efficiënte en geautomatiseerde productie wordt gerealiseerd.

Testapparatuur: 2 verouderingstestkamers, 2 testkamers voor hoge en lage temperaturen en een verscheidenheid aan geavanceerde testinstrumenten, die verschillende stabiliteits-, betrouwbaarheids- en functionele tests op PCBA kunnen uitvoeren.

Belangrijkste uitrusting: Yamaha SMT-machine met hoge snelheid, reflow-soldeermachine met 10 temperatuurzones, reflow-soldeermachine met 9 temperatuurzones, enz., die de precisie en efficiëntie van de productie garanderen.

Uitnodiging voor samenwerking

Wij heten uw ODM/OEM PCBA- en afgewerkte elektronische productbestellingen van harte welkom. Of u nu op maat gemaakte elektronische assemblageprojecten heeft of professionele PCBA-productiediensten nodig heeft, neem dan gerust vandaag nog contact met ons op en wij zullen u hoogwaardige, efficiënte en kosteneffectieve oplossingen bieden.
