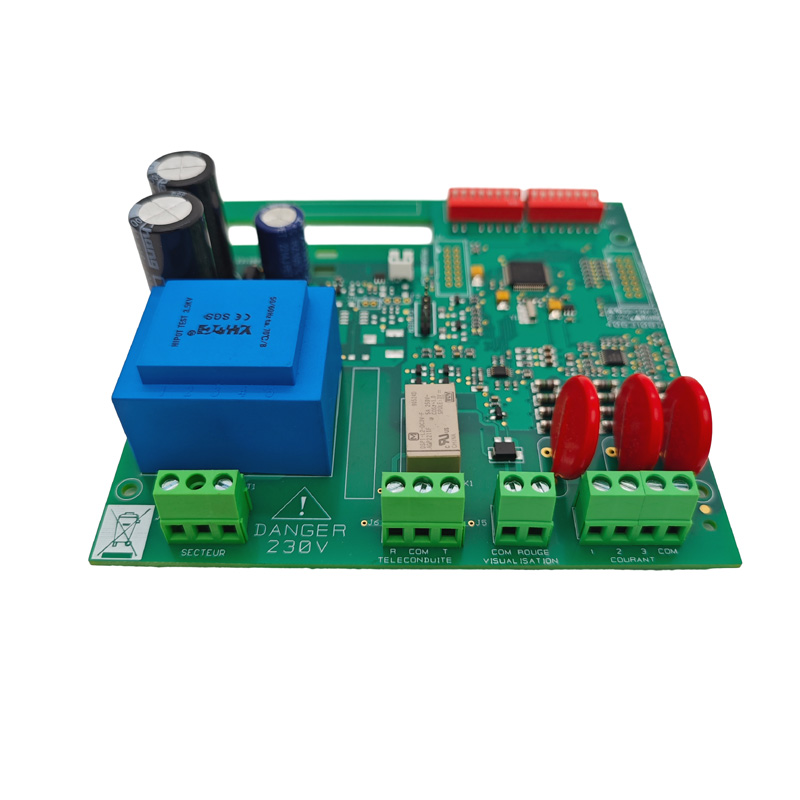

Een visserij-sonarsysteem (fishfinder) is de elektronische kerncomponent van maritieme detectieapparatuur en wordt veel gebruikt in de recreatievisserij, commerciële visserij en onderwateronderzoek. Als professionele PCBA-productiedienstverlener bieden wij one-stop-oplossingen, van ontwerp tot assemblage van eindproducten, waardoor een betrouwbare werking wordt gegarandeerd in zware maritieme omgevingen die worden gekenmerkt door zoutnevel, hoge luchtvochtigheid en extreme temperatuurschommelingen.

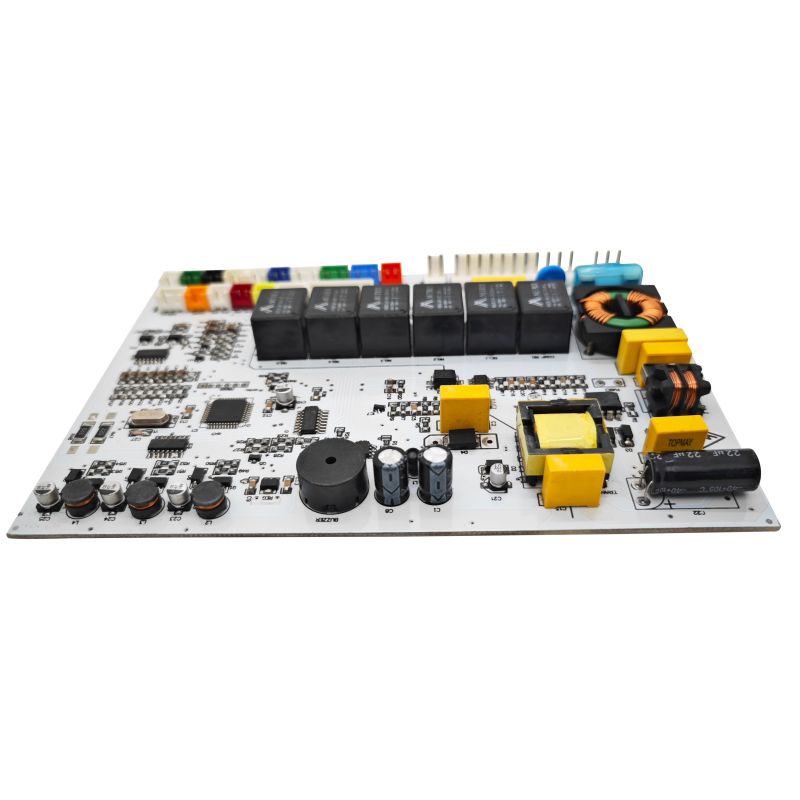

Het sonarsysteem bestaat uit twee elektronische assemblages, elk met duidelijk verschillende PCBA-vereisten:
Sonarsignaalverwerking – retourecho's omzetten in digitale beelden
GPS-navigatie-integratie – combinatie van positiegegevens met sonarmetingen
Display-aansturing – bediening van LCD- of touchscreen-uitvoer
Interactie met gebruikersinterface – leesknop of aanraakinvoer
Echo-ontvangst – versterken en conditioneren van zwakke retoursignalen (microvoltbereik)
Zenden/ontvangen schakelen – snel schakelen tussen zend- en ontvangstmodi
Impedantiematching – bijpassende kabel- en transducerkarakteristieken
Moderne productietrend: Hoogwaardige visserstransducers maken nu gebruik van SMT-technologie, waarbij pick-and-place-machines piëzo-elektrische elementen rechtstreeks op de PCBA monteren, ter vervanging van de handmatige positionering van keramische kristallen voor verbeterde nauwkeurigheid en lagere kosten.
| Parameter | Ondiep water (0-60 meter) | Diep water (200-1000ft+) |
|---|---|---|
| Typische frequentie | 200 kHz | 50 kHz of 38 kHz |
| Golflengte/resolutie | Korter = hoger detail | Langer = grotere dieptepenetratie |
| Zend kracht uit | 1 kW | 4 kW (commerciële kwaliteit) |
| Zend spanning uit | ±40V tot ±60V | ±80V tot ±100V |
Enkele frequentie, enkele straal: 38 kHz, 50 kHz, 200 kHz @ 1 kW
Dubbele frequentie, enkele straal: 38/200 kHz of 50/200 kHz (gebruikelijk voor vissen)
Hoog vermogen: commerciële diepwaterconfiguratie van 4 kW

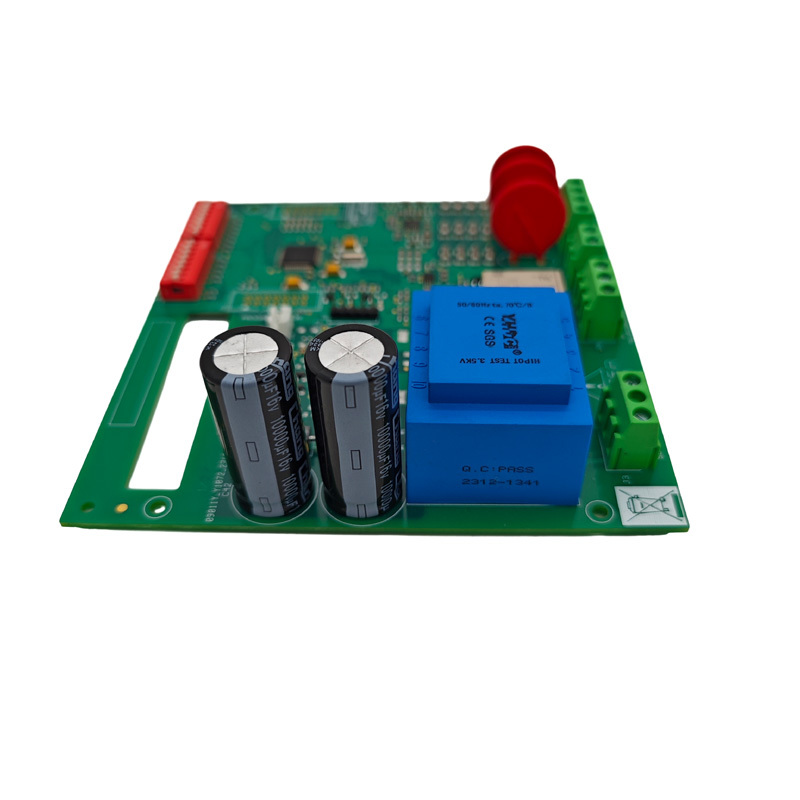

| Parameter | Beeldscherm/processor | Transducerconstructie |
|---|---|---|
| Bordmateriaal | FR4 (standaard) | High-Tg FR4 of flexibele printplaat |
| Aantal lagen | 4-8 lagen | 2-4 lagen |
| Koperen gewicht | 1-2 oz (signaal), 2 oz (stroom) | Minimaal 2 oz (hoge stroompulsen) |
| Oppervlakteafwerking | ENIG of OSP | ENIG (corrosiebestendigheid) |
| Bedrijfstemperatuur | -20°C tot +70°C | -40°C tot +85°C |
| Conformele coating | Aanbevolen | Verplicht (mariene omgeving) |
Sonarfrequenties variëren van 50 kHz tot meer dan 900 kHz. De PCBA-indeling heeft rechtstreeks invloed op het detectiebereik en de nauwkeurigheid:
Impedantiegecontroleerde sporen: 50Ω of 75Ω typisch voor transducerkabels
Overeenkomende spoorlengtes: Voor Phased Array-transducers moeten alle elementsporen een identieke elektrische lengte hebben
Beschermringen: surroundgevoelige analoge ingangen met geaarde sporen om ruis te onderdrukken
Afzonderlijke analoge/digitale aarding: Sluit aan op een enkel sterpunt vlakbij de stroomingang
Mariene omgevingen stellen PCBA's bloot aan zoutnevel, condensatie en directe onderdompeling. Conformele coating is niet onderhandelbaar:
| Coatingtype | Beste voor | Pluspunten | Nadelen |
|---|---|---|---|
| Acryl (AR) | Algemeen maritiem gebruik | Gemakkelijk aan te brengen, herwerkbaar | Matige chemische resistentie |
| Siliconen (SR) | Extreme temperatuurschommelingen | Flexibel, breed temperatuurbereik (-55°C tot +200°C) | Moeilijk te verwijderen |
| Urethaan (UR) | Langdurige onderdompeling in zout water | Uitstekende chemische/zoutbestendigheid | Moeilijk te herwerken |
IP-beoordelingsdoelstellingen:
Weergave-eenheid: minimaal IP65 (stofdicht, spatwaterdicht)
Transducerconstructie: minimaal IP68 (onderdompelingsbestendig tot 1 m+)
Een sonartransducer kan niet tegelijkertijd zenden en ontvangen. De PCBA moet een T/R-schakelaar bevatten die de gevoelige Low-Noise Amplifier (LNA) beschermt tegen de hoogspanningszendpuls:
Drielaagse bescherming: Choppercircuit + spanningsklemming + serieweerstand
Responstijd: <10μs (1ft diepte in ondiep water = 2μs heen en terug)
Beschermingsklasse ontvanger: Overleef pieken van ±100V op een ingang van ±5V
Versterkt het signaal op logisch niveau (5V) van de MCU tot de spanning die nodig is om de transducer aan te sturen:
| Fase | Invoer | Uitvoer | Verdienen |
|---|---|---|---|
| Oscillator | MCU-triggerpuls | 200 kHz, 500 μs burst bij 5V | N.v.t |
| MOSFET-stuurprogramma | 5V logica | 12V poortaandrijving | ~2x |
| Vermogen MOSFET's | 12V schakelen | ±40V tot ±60V sinusgolf (H-brug) | ~8x |
Retourecho's zijn extreem zwak (millivolt of microvolt). De ontvangerketen vereist een hoge versterking met weinig ruis:
| Fase | Functie | Typische winst |
|---|---|---|
| Chopper (T/R-bescherming) | Verbreekt de verbinding tijdens het verzenden | N.v.t. (doorvoer) |
| Geluidsarme versterker (LNA) | Versterking in de eerste fase (laagste ruisvloer) | 20-40dB |
| Banddoorlaatfilter | Verwijdert ruis buiten de band (200 kHz ±10 kHz) | -3 dB bij afsnijding |
| Secundaire versterker | Brengt signaal naar ADC-bereik | 20-40dB |
| Piekdetector | Converteert RF-envelop naar DC voor bereik | N.v.t |
Genereert meerdere schone spanningsrails via een enkele 12V scheepsaccu-ingang:
| Spoor | Huidig | Rimpeltolerantie | Gebruikt voor |
|---|---|---|---|
| 5V | 500mA-2A | <50mV | MCU, logica, display |
| 3,3V | 100mA-500mA | <30mV | DSP, ADC, precisie analoog |
| ±12V tot ±15V | 100mA-500mA | <100mV | Op-versterkers, LNA |
| ±40V tot ±100V | 1A-5A (gepulseerd) | N.v.t | Eindversterker (alleen zenden) |
Aanbeveling: Gebruik aparte schakelregelaars voor digitale en analoge rails. Gebruik LDO's na het wisselen van converters voor de schoonste stroom naar de ontvangerketen.
| Regel | Kernpunten |
|---|---|
| Afzonderlijke HV- en LV-secties | Plaats de eindversterker aan de ene rand, ontvang de circuits aan de andere rand; minimale kruipafstand 3 mm tussen ±100V en 5V sporen |
| Bewaak gevoelige analoge ingangen | Omring het LNA-ingangsspoor met geaarde koperen gietvorm; voeg geaarde via's toe om de 5 mm; houd de invoertrace zo kort mogelijk |
| Steek grondvlakken met via's | Via's van 0,3 mm op een afstand van 5 mm die de boven- en ondergrondvlakken verbinden; vermindert de grondimpedantie en voorkomt aardstuiteren |
| Bulkcapaciteit nabij eindversterker | Plaats een condensator met lage ESR-waarde van 1000 μF tot 4700 μF bij de voedingsingang van de eindversterker; voorkomt spanningsinstorting tijdens het zenden |
| Thermisch beheer voor Power Stage | Gebruik 2-3 oz koper voor stroomsporen; voeg minimaal 9 thermische via's per MOSFET-pad toe |
| Componenttype | Aanbevolen | Voorkomen | Reden |
|---|---|---|---|
| PCB-basis | Hoge Tg FR4 (Tg≥170°C) of PTFE | Standaard FR4 (Tg 130°C) | Hoog vermogen en temperatuurschommelingen op zee |
| Oppervlakteafwerking | ENIG (goud) | HASL | Corrosiebestendigheid |
| Soldeer masker | LPI met UV-fluorescerende tracer | Standaard mat | Inspectie van coatingdekking |
| Conformele coating | Acryl of siliconen | Geen | Bescherming tegen zout water |
| Connectoren | Verzegeld (IP67+) | Niet-verzegelde headers | Binnendringend vocht |
| Testitem | Methode | Criteria voor slagen/mislukken |
|---|---|---|
| In-circuittest (ICT) | Geautomatiseerde sondebevestiging | Alle componenten aanwezig, juiste waarden |
| T/R-schakeltest | Pas zendpuls toe, meet LNA-uitvoer | LNA-uitvoer <100 mV tijdens verzenden |
| Ontvanger Ruisvloer | Beëindig de ingang met 50Ω, meet de ADC-waarde | Ruis <3 LSB (typisch 10-bit) |
| Bereiknauwkeurigheid | Testtank met bekend doelwit op 3 meter afstand | Bereikfout <3% |
| Vochtbestendigheid | 85% RH gedurende 48 uur, aangedreven | Geen corrosie, geen signaalverslechtering |
| Test | Standaard | Duur/cycli |
|---|---|---|
| Thermisch fietsen | -20°C tot +60°C | 50 cycli |
| Trillingen | Trillingsprofiel van scheepsmotoren | 2 uur per as |
| Zoutnevel | 5% NaCl, 35°C | 48 uur |
| Vochtigheid | 95% RV, 40°C | 48 uur |
Vraag 1: Stijve FR4 of flexibele PCB voor transducermontage?
Beide zijn levensvatbaar; de keuze heeft invloed op de prestaties en betrouwbaarheid:
Stijve FR4: Beste voor eenvoudige transducers met één element, laagfrequente (50-83 kHz) ontwerpen. Lagere kosten, eenvoudiger productie, maar kunnen zich niet aanpassen aan gebogen rompvormen.
Flexibele PCB: Beste voor phased arrays, hoogfrequente (200 kHz+), gebogen behuizingsontwerpen. Voldoet aan complexe vormen, verkleint de behuizing, maar hogere kosten.
Industrietrend: Premium viszoekers gebruiken nu flexibele PCBA's met SMT-piëzo-elektrische elementen, waardoor nauwkeurige positionering van tientallen kleine transducerelementen in gebogen of lineaire arrays mogelijk is om de sonarbundel vorm te geven.
Vraag 2: Hoe kan ik de voorversterker van de ontvanger beschermen tegen zendpulsen met hoge spanning?
Gebruik een drielaags beschermingsschema:
Choppercircuit: Back-to-back MOSFET's of PIN-diodes in serie met de ontvangeringang - schakelt UIT tijdens verzending
Spanningsklemming: Back-to-back Schottky- of Zenerdiodes klemmen tot ±5V of ±10V
Serieweerstand: 100Ω tot 1kΩ weerstand tussen T/R-schakelaar en LNA-ingang beperkt de stroom tijdens foutcondities
Vraag 3: Wat veroorzaakt intermitterende sonarsignalen of spookecho's?
Vaak terug te voeren op PCBA-ontwerp- of montagefouten:
Gebarsten soldeerverbindingen op SMT-elementen → Gebruik flexibele printplaten, voeg epoxy-ondervulling toe
Onvoldoende ontkoppeling op stroomrails → Voeg 1000μF bulkcondensator toe, aparte 100μF+100nF ontkoppeling voor LNA-rail
Slechte afstemming van het banddoorlaatfilter → Gebruik componenten met een tolerantie van 1%, controleer dit met een netwerkanalysator
We hebben onze capaciteiten specifiek ontwikkeld om de unieke uitdagingen van de productie van maritieme elektronica aan te pakken:
Zoutsproeicorrosie en het binnendringen van vocht zijn de belangrijkste uitdagingen in mariene omgevingen. We bieden acryl-, siliconen- en urethaan-conforme coatingopties met selectief spuiten (precieze vermijding van connectorgebieden) en UV-fluorescerende tracer voor eenvoudige inspectie – en voldoen aan de IP68-beschermingsvereisten voor transducerassemblages.
Hoogwaardige vistransducers maken steeds vaker gebruik van flexibele PCB + SMT piëzo-elektrische elementoplossingen. We ondersteunen de productie van flexibele PCB's (polyimide/PET) en rigid-flex boards, waardoor nauwkeurige array-positionering, compatibiliteit met gebogen behuizingen en een kleinere totale afmeting mogelijk zijn.
Van PCB-fabricage → inkoop van componenten → SMT/DIP-assemblage → programmering → functionele testen → conforme coating → assemblage van kabelbomen → assemblage van eindproducten, alle processen worden in eigen huis voltooid, waardoor de coördinatiekosten tussen meerdere leveranciers en de kwaliteitsrisico's tot een minimum worden beperkt.
Uitgerust met 2 verouderingstestkamers, 2 testkamers voor hoge/lage temperaturen en een breed scala aan professionele testinstrumenten, kunnen we het volgende uitvoeren:
In-circuittest (ICT)
Thermische cyclustest (-40°C tot +85°C)
Zoutsproeitest
Temperatuurschoktest
Functioneel testen (inclusief T/R-schakelvalidatie, ruisvloertesten)
De jaarlijkse PCBA-productiecapaciteit bedraagt meer dan 1,5 miljoen eenheden, terwijl pilotruns van kleine volumes zonder MOQ worden ondersteund – een naadloze overgang van prototypeverificatie naar massaproductie.
Opgericht: 2011
Fabrieksoppervlak: meer dan 3.000 m²
R&D-ingenieurs: 20

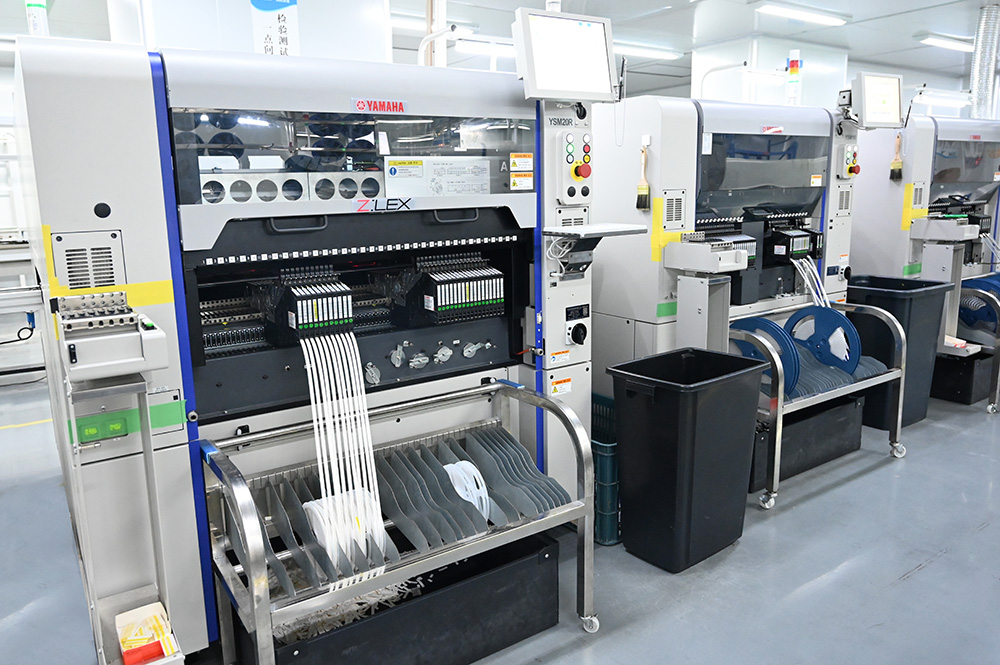

SMT-productielijnen: 6
