Wat is stikstof-reflow-solderen en waarom zou u dit overwegen?
Stikstofreflow vervangt de standaardlucht in de oven door 99,9% zuivere N₂. De afwezigheid van zuurstof voorkomt oxidevorming op soldeerpasta en componentleidingen.
Procesvergelijking
ParameterStandaard luchtreflowStikstofreflow (N₂)VerschilZuurstofniveau20,9%< 1000 ppm (0,1%)200× minder O₂Bevochtigingshoek25--35°10--15°2× betere bevochtigingLetsen in thermische kussens15--25% oppervlak5--10% oppervlak50--70% reductieHoofd-in-kussen defecten0,5--2%< 0,05%10× minderSoldeerballenZichtbaarGeenSchonere platen

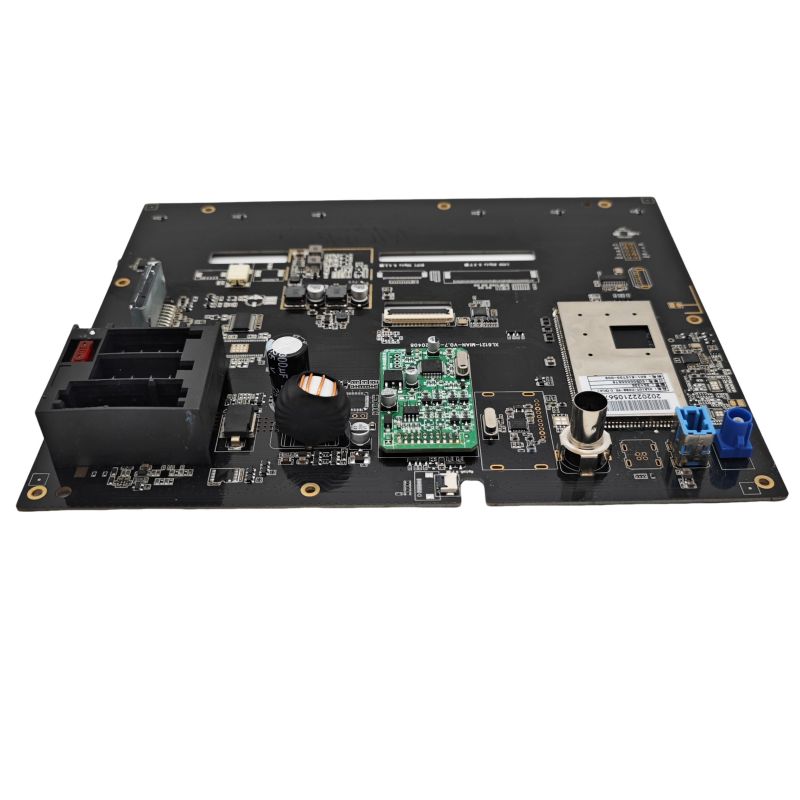

Het oxidatieprobleem op PCBA van industriële robots

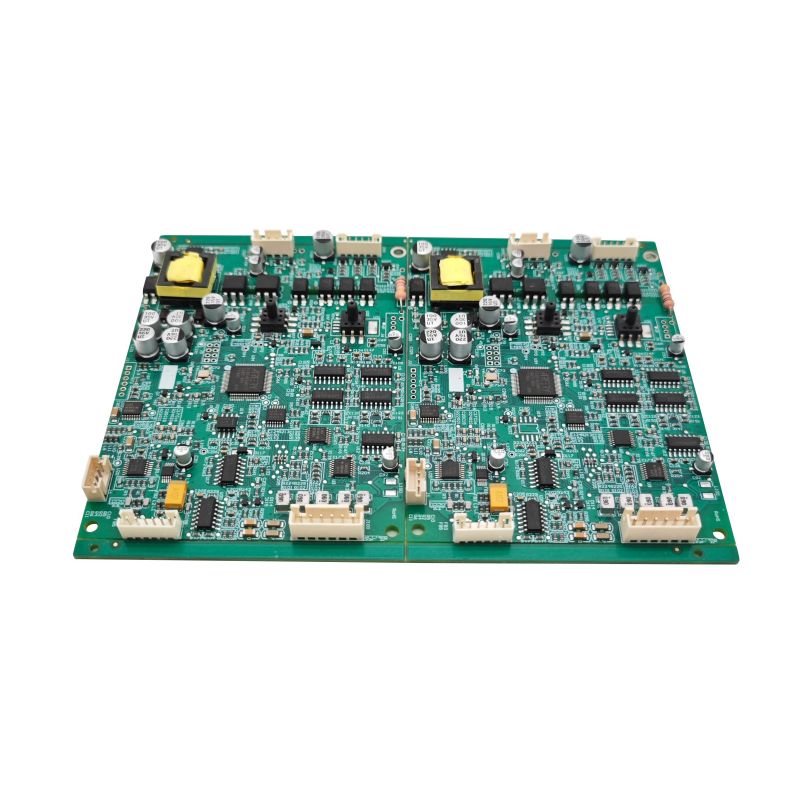

Industriële robot PCBA maakt vaak gebruik van grote thermische pads (blootgesteld koper) onder MOSFET's, poortdrivers en IC's voor energiebeheer. Deze pads oxideren snel tijdens het terugstromen van de lucht, waardoor wordt voorkomen dat het soldeer volledig nat wordt. Het resultaat zijn holtes die warmte vasthouden en storingen in het veld veroorzaken na meer dan 1000 bedrijfsuren.
Waar stikstofreflow duidelijke waarde biedt
Niet elke industriële robot PCBA profiteert in gelijke mate. Stikstof is zinvol in specifieke scenario's.
Grote koperoppervlakken en zware componenten
Kenmerk van het bord Luchtterugstroomrisico Stikstofvoordeel 10 x 10 mm thermische pad> 30% holtes, hete plekken < 8% holtes, uniform 20+ lagen bord (dik) Ongelijkmatige verwarming over de lagen Betere warmteoverdracht door bevochtiging Grote connectoren (40+ pinnen) Hoofd-in-kussendefecten 100% voegvorming IGBT-modules (robotmotoraandrijvingen) Oxidatie tijdens langdurig weken Schone oppervlakken
Gegevens uit de echte wereld: In een PCBA-robotcontroller met zes assen en 12 krachtige MOSFET's op één bord verminderde de stikstofreflow het veldrendement van 3,2% naar 0,4% over een periode van 24 maanden. De voornaamste storingsgraad – gaten in het thermische kussen die oververhitting veroorzaken – daalde met 87%.
Laagspannings- en hoge stroomsporen
Industriële robot PCBA voor servoaandrijvingen voert 30--80A op de binnenlagen. Leegtes onder stroomgevoelige weerstanden (0,5 mΩ, 2512-verpakking) creëren weerstandsvariaties die de koppelmetingen verstoren.
Huidige detectiecomponent Luchtreflowvariatie Stikstofreflowvariatie 4-terminal shunt (2512) ± 8% door leeglopen ± 1,5% Temperatuurstijging detectieweerstand 15 ° C 5 ° C Kalibratiedrift na 500 cycli 12% 2%
Waar stikstofreflow onnodig is
Stikstof voegt kosten toe (ovenaanpassing + gasverbruik = $ 0,08--0,12 per PCBA). Gebruik het niet voor deze gevallen.
Kleine platen met lage thermische massa
ScenarioStikstof niet nodigEnkelzijdig, < 50 componentenLuchtreflow produceert < 8% holtesAlle kleine pakketten (0402, QFN 3×3)Geen grote thermische padsLoodvrije SAC305 zonder gevoelige onderdelenStandaard flux verwerkt luchtreflowLow-volume prototyping (< 100 platen)Instelkosten niet gerechtvaardigd
Borden die gebruik maken van hoogactieve flux
Sommige niet-schone fluxen (bijvoorbeeld Senju M705-GRN360-K2-V) bevatten activatoren die effectief werken in lucht tot 240°C. Stikstof voegt geen meetbaar voordeel toe. Controleer het fluxgegevensblad op zuurstofgevoeligheid.
Implementatieparameters voor PCBA voor industriële robots
Als u besluit stikstof te gebruiken, pas dan deze specifieke instellingen toe.
Ovenprofiel onder stikstof
ZoneTemperatuurTijdO₂ DoelVoorverwarmen150--180°C60--90 sec< 5000 ppmSoak180--210°C60--90 sec< 2000 ppmReflow-piek (SAC305)240--250°C30--60 sec< 1000 ppmKoelen - 5°C/sec helling ---Geen vereiste
Kritisch: Houd O₂ onder de 1000 ppm tijdens de reflowpiek. Boven de 1500 ppm verdwijnt het voordeel: de holtes keren terug naar het niveau van de luchtreflow.
Stikstofstroomsnelheid en zuiverheid
ParameterAanbevelingZuiverheidMinimaal 99,9% (graad 3.0)Dauwpunt -40°C of lagerDebiet15--25 m³/uur (typische oven met 6 zones)
Kostenraming: Voor een typische industriële robot-PCBA van 100 x 150 mm voegt stikstof $ 0,10 per bord toe bij een volume van 10.000. Bij een volume van 100.000 dalen de kosten tot $ 0,04 per bord.
Testen om het stikstofvoordeel te valideren
Voer deze twee tests uit voordat u stikstof gebruikt voor uw industriële robot-PCBA.
Vergelijking van ongeldig maken (röntgenfoto)
1. Reflow 20 platen in lucht, 20 platen in stikstof
2. Maak een röntgenfoto van elke plank onder een hoek van 0° en 45°
3. Meet het lege gebied onder het grootste thermische kussen (bijv. motordriver-IC)
4. Voldoet aan het criterium voor stikstofverantwoording: Vermindering van holtes > 50% vergeleken met lucht
Dwarsdoorsnede- en afschuiftest
TestLuchtterugstroomresultaatStikstofdoelIMC-dikte (intermetallisch)1--3 µm ongelijkmatig2--4 µm uniformLetdiameter> 200 µm gebruikelijk< 100 µm zeldzaamBalschuifsterkte (0,5 mm BGA)800--1000 gf1100--1300 gf
FAQ - Veelgestelde vragen over stikstofreflow voor PCBA voor industriële robots
Vraag 1: Verbetert stikstofreflow de betrouwbaarheid van soldeerverbindingen voor industriële robot-PCBA's die worden blootgesteld aan trillingen?
A:Ja, maar alleen voor specifieke faalmechanismen. Industriële robots ervaren trillingen van 5 tot 50 Grms van servomotoren en versnellingsbakken. Twee trillingsgerelateerde storingen verbeteren met stikstof:
Kirkendall vervalt-- Bij luchtreflow is de groei van koper-tin intermetallische (IMC) onregelmatig, waardoor microscopisch kleine holtes op het grensvlak ontstaan. Onder trilling vloeien deze holtes samen en barsten ze na 5000-10.000 uur. Stikstofreflow produceert uniforme IMC (Cu₆Sn₅-laag) zonder holtes. Trillingstesten (20 Grms, 10--2000 Hz, 100 uur) tonen aan dat stikstofverbindingen 3x langer overleven.
Soldeermoeheid in de buurt van zware componenten-- Grote transformatoren (15×15 mm) op PCBA van industriële robots ervaren verschillende thermische uitzetting tijdens het opwarmen van de robot (25°C tot 85°C). Bij luchtreflow concentreren holtes zich onder de hoeken van componenten, waar de spanning het hoogst is. Deze holtes fungeren als scheurinitiatieplaatsen. Met stikstof verdelen lege verbindingen de spanning gelijkmatig.
Kwantitatieve verbetering-- Versnelde levensduurtests (thermische schokken -40°C tot +125°C, 1000 cycli + gelijktijdige trillingen) tonen aan:
- Air reflow-verbindingen: 12% gescheurd of defect
- Stikstof-reflow-verbindingen: 1,5% gescheurd
EchterStikstof corrigeert geen slecht ontworpen padgeometrie of onjuiste sjabloonopeningen. Optimaliseer deze altijd eerst en voeg dan stikstof toe.
Vraag 2: Welk leegtepercentage is acceptabel voor PCBA-vermogenstrappen van industriële robots, en kan stikstof dit bereiken?
A:Voor PCBA-vermogenstrappen van industriële robots (motoraandrijvingen, IGBT's, MOSFET's) hangt de aanvaardbare leegte af van de thermische belasting. Er zijn drie niveaus:
Tier 1 - Hoog vermogen (continu > 20A per FET)
Aanvaardbaar leeg gebied: < 5%. Diameter enkele holle ruimte: < 0,2 mm. Dit is alleen haalbaar met stikstofreflow (1000 ppm O₂) plus vacuümreflow (optioneel). Zonder stikstof zijn typische holtes 15--25%.
Niveau 2 - Gemiddeld vermogen (10--20A piek, intermitterend)
Aanvaardbaar leeg gebied: < 10%. Geen enkele holte > 0,5 mm. Stikstofreflow bereikt consistent 5--8% lege ruimtes. Luchtreflow produceert 12--18% – vaak marginaal, maar gaat voorbij als thermische simulatie dit toelaat.
Tier 3 - Laag vermogen (< 5A, signaal-IC's)
Aanvaardbaar leeg gebied: < 25%. Vides hebben een minimale thermische impact. Stikstof is onnodig. Luchtreflow is voldoende.
Kan stikstof Tier 1 bereiken zonder vacuüm?Nee - stikstof alleen bereikt een minimale holte van 5-8% als gevolg van opgesloten fluxgassen. Voor minder dan 5% lege ruimtes (kritisch voor SiC MOSFET's of GaN-apparaten) hebt u vacuümreflow nodig (verwijdert gassen nadat het soldeer is gesmolten). Stikstof + vacuüm bereiken 1--3% lege ruimtes.
Testprotocol voor industriële robot PCBA: Meet de holtes op 10 planken. Indien gemiddeld > 15%, stikstof toevoegen. Bij een gemiddelde van 8--15% en een vermogensdissipatie < 2W per component, is lucht acceptabel. Indien < 8% vereist, specificeer stikstof plus stenciloptimalisatie (vias in thermisch kussen om flux vrij te geven).
Vraag 3: Kan ik mijn bestaande luchtreflow-oven ombouwen naar stikstof voor PCBA-productie door industriële robots?
A:Ja, maar met drie niet-onderhandelbare wijzigingen. Veel fabrikanten proberen een gedeeltelijke conversie uit en mislukken.
Wijziging 1 -- Ovenafdichting
Luchtreflow-ovens hebben openingen bij in-/uitgangsgordijnen en tussen zones. Stikstofzuiverheid vereist zuurstofindringing < 50 l/minuut. Installeren:
- Dubbellaagse magnetische gordijnen (vervangt eenvoudige kettingen)
- Positieve drukregeling (1--2 mm H₂O in de oven)
- Sluit alle toegangspanelen af met siliconenpakkingen die bestand zijn tegen hoge temperaturen
Zonder afdichting verbruikt u 3-5 keer meer stikstof (kosten $ 0,30 - $ 0,50 per plaat) en hebt u nog steeds 5000 ppm O₂ op de piek - erger dan een goed afgestelde luchtoven.
Wijziging 2 -- Zuurstofmonitoringsysteem
Installeer twee O₂-sensoren van zirkoniumoxide: één in de voorverwarmingszone, één in de reflow-piekzone. Sensoren moeten maandelijks worden gekalibreerd. Veel PCBA-fabrikanten van industriële robots slaan de kalibratie over en vragen zich vervolgens af waarom het ongeldig maken terugkeert.
Wijziging 3 -- Transportband en smering
Standaard smeermiddelen voor oventransportbanden verdampen in stikstof (afwezigheid van zuurstof verandert de ontledingstemperatuur). Gebruik perfluorpolyether (PFPE) vet. Kester- of Klüber-merken. Standaard smeermiddel zal de plaat vervuilen en soldeerballen creëren.
Conversiekosten en tijdlijn:
- Uitrusting: $8.000--$15.000 (afdichtingen, gordijnen, sensoren, stroomregelaars)
- Installatie: 2 dagen stilstand
- Stikstoftoevoer: vloeistoftank of PSA-generator ($300--$500/maand lease)
- Terugverdientijd voor PCBA-volume van industriële robots > 50.000/jaar: 6--8 maanden (vanaf minder herbewerking en veldopbrengsten)
Niet converterenals uw jaarvolume minder dan 20.000 boards bedraagt. Gebruik in plaats daarvan een contractfabrikant die al over stikstofreflow beschikt.
Beslissingsmatrix: moet u stikstof gebruiken?
FactorAir Reflow VoldoendeStikstof AanbevolenThermische pads > 25 mm²NeeJaComponenten met zichtbare koperen basis (QFN, DFN)NeeJaBGA-pitch < 0,8 mmNeeJaRobot PCBA werkt > 60°C omgevingstemperatuurNeeJaVeldbetrouwbaarheidsdoelstelling < 0,5% uitval per jaarNeeJaLoodvrij soldeer (SAC305) zonder schone fluxSomsVoor grote bordenVolume < 10.000 boards/jaarJaNee (kosten ineffectief)
Laatste aanbeveling
Stikstofreflow is duidelijk logisch voor industriële robot-PCBA die het volgende bevat:
- Grote thermische pads (> 25 mm²)
- BGA's of QFN's met zichtbare matrijskussens
- Elke vermogensfase die > 5W per component dissipeert
- Betrouwbaarheidseis < 1% velduitval over 5 jaar
Stikstof heeft geen zin voor eenvoudige, energiezuinige industriële robot-PCBA's (sensorinterfaces, I/O-kaarten) met kleine componenten en geen thermische uitdagingen.
Praktisch advies: Voer een proef met 100 platen uit in stikstof. Röntgenontlading. Vergelijk dit met uw huidige luchtreflowresultaten. Als de lege ruimte met meer dan 50% afneemt, moet u stikstof toepassen. Als de reductie minder dan 30% bedraagt, is uw flux- of stencilontwerp het echte probleem: repareer deze eerst.
