Hoe ontwerp ik een PCBA-besturingskaart voor fysiotherapie-instrumenten?

Het volgende is de introductie van het hoogwaardige fysiotherapie-instrument PCBA, in de hoop u te helpen beter te begrijpen hoe u het moet ontwerpen. Welkom nieuwe en oude klanten om te blijven samenwerken met Unixplore Electronics om een betere toekomst te creëren!

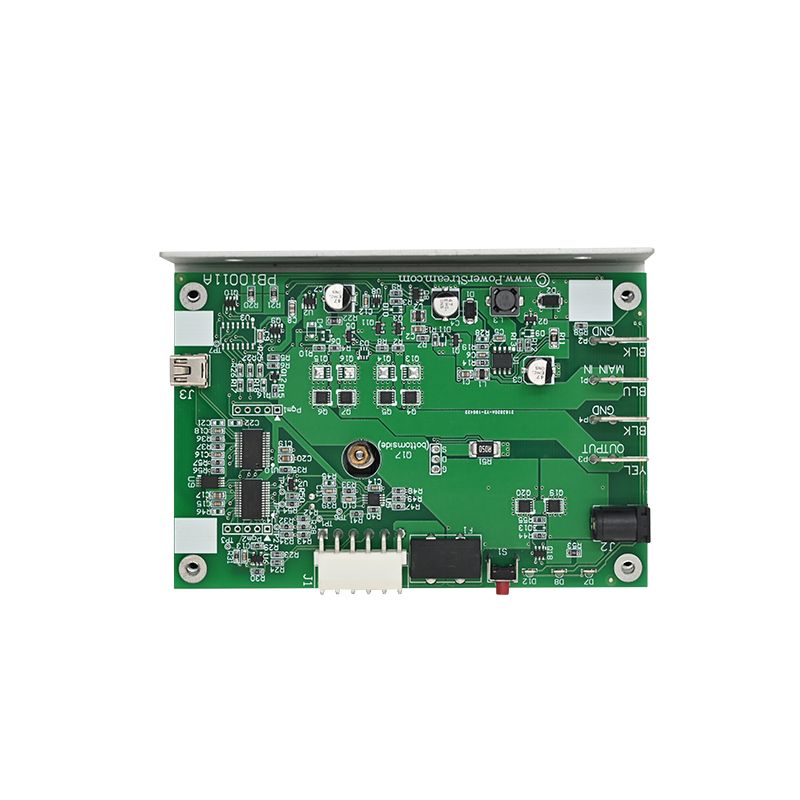

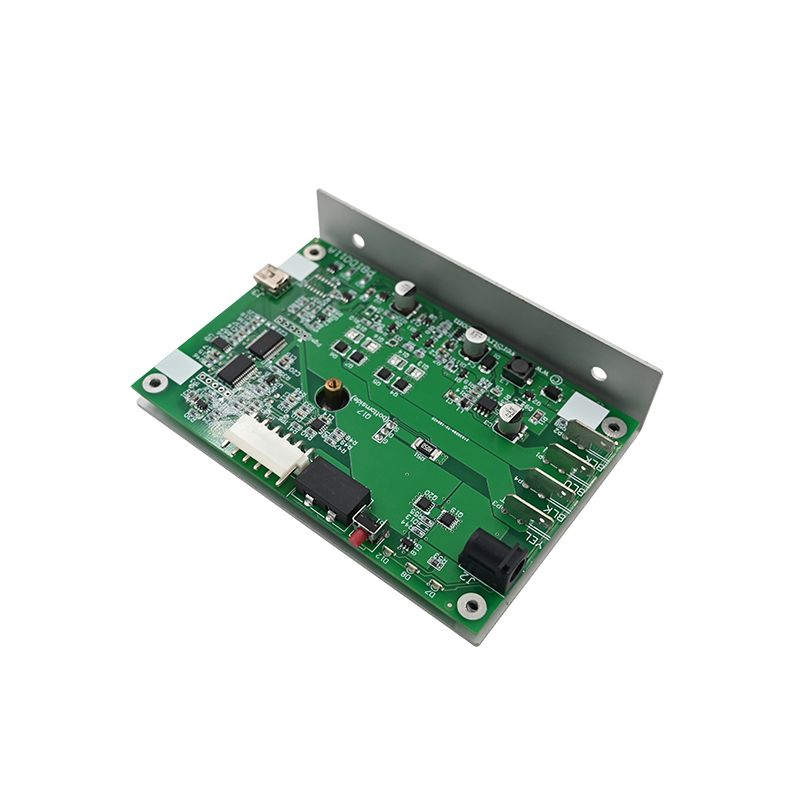

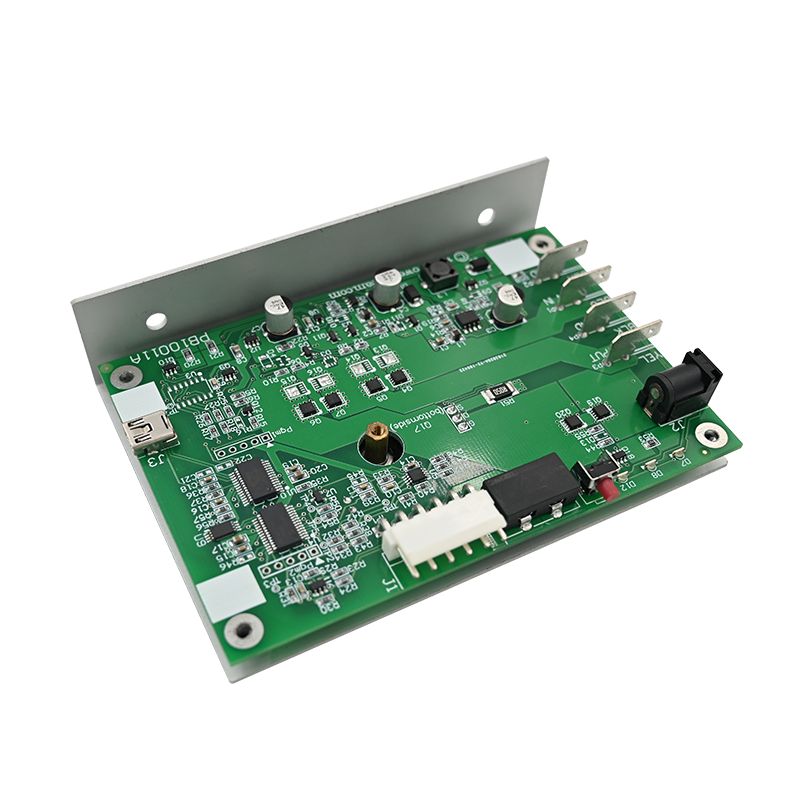

Fysiotherapie-instrument PCBA-besturingskaart is het kernonderdeel van het fysiotherapie-instrument. Het omvat meestal stroomcircuits, regelcircuits, therapeutische circuits en weergavecircuits.

Het stroomcircuit levert voornamelijk elektrische energie voor fysiotherapie-instrumenten en heeft beveiligingsfuncties, zoals overstroombeveiliging en overspanningsbeveiliging.

Het regelcircuit is verantwoordelijk voor de besturing van het gehele fysiotherapie-instrument, inclusief behandeltijd, behandelmodus en behandelintensiteit. Het implementeert de behandeling door het behandelingscircuit te controleren.

Het behandelcircuit is het kernonderdeel van het fysiotherapie-instrument. Het voert de behandelingsenergie uit volgens de instructies van het regelcircuit om het behandelingseffect te bereiken. Verschillende fysiotherapie-instrumenten hebben verschillende therapeutische circuits, zoals het elektrotherapiecircuit van het middenfrequentietherapie-instrument en het infraroodlanceercircuit van het infraroodtherapie-instrument.

Het displaycircuit toont de behandelingsinformatie en parameters, wat voor patiënten handig is om te bekijken en te begrijpen.

Bij het ontwerpen van een printplaat voor fysiotherapie-instrumenten moet rekening worden gehouden met de volgende aspecten:

Veiligheid en betrouwbaarheid:Fysiotherapie-instrumenten zijn apparatuur voor behandeling. Daarom moet het ontwerp van de printplaat de veiligheid en betrouwbaarheid garanderen en ongelukken voorkomen.
Nauwkeurigheid en stabiliteit:Fysiotherapie-instrumenten moeten de behandelingsenergie nauwkeurig uitvoeren, dus het ontwerp van de printplaat moet nauwkeurigheid en stabiliteit garanderen om het behandelingseffect te garanderen.
Gemakkelijk te produceren en te onderhouden:Het ontwerp van de printplaat van het fysiotherapie-instrument moet worden beschouwd als gemakkelijk te produceren en te onderhouden, zoals de selectie van het apparaat, de lay-out en structuur van de printplaat, die een directe invloed hebben op de productie-efficiëntie en onderhoudskosten.
Uiterlijk ontwerp:Bij het ontwerp van het instrumentenbord voor medische therapie moet ook rekening worden gehouden met het ontwerp, inclusief de grootte, vorm en kleur van de printplaat, om aan de behoeften en esthetiek van gebruikers te voldoen.
Unixplore biedt alles-in-één service voor uw EMS-project. Neem gerust contact met ons op voor uw boardbouw, wij kunnen binnen 24 uur na ontvangst een offerte makenGerber-bestandEnBOM-lijst!

Fysiotherapie-instrument PCBA-fabricage

* Gerberbestand en stuklijst aangeleverd door opdrachtgever
* Blanke PCB gemaakt, componenten door ons aangekocht
* PCB-fabricage met volledig gemonteerde onderdelen
* 100% functie getest op OK vóór verzending
* RoHS-conform, loodvrij productieproces
* Snelle levering, met onafhankelijk ESD-pakket
* One-stop elektronische productieservice voor PCB-ontwerp, PCB-lay-out, PCB-fabricage, aanschaf van componenten, PCB SMT- en DIP-assemblage, IC-programmering, functietest, verpakking en levering

Unixplore PCB- en PCB-assemblagemogelijkheden

Parameter	Vermogen
Lagen	1-40 lagen
Montagetype	Through-hole (THT), opbouwmontage (SMT), gemengd (THT+SMT)
Minimale componentgrootte	0201(01005 metrisch)
Maximale componentgrootte	2,0 inch x 2,0 inch x 0,4 inch (50 mm x 50 mm x 10 mm)
Componentpakkettypen	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, ONDERDOMPELING, SLOKJE, ENZ.
Minimale padafstand	0,5 mm (20 mil) voor QFP, QFN, 0,8 mm (32 mil) voor BGA
Minimale spoorbreedte	0,10 mm (4 mil)
Minimale traceervrijheid	0,10 mm (4 mil)
Minimale boorgrootte	0,15 mm (6 mil)
Maximale bordgrootte	18 inch x 24 inch (457 mm x 610 mm)
Borddikte	0,0078 inch (0,2 mm) tot 0,236 inch (6 mm)
Bordmateriaal	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Hoge Frequentie, FPC, Rigid-Flex, Rogers, enz.
Oppervlakteafwerking	OSP, HASL, Flash Gold, ENIG, Gold Finger, enz.
Soort soldeerpasta	Loodhoudend of loodvrij
Koperdikte	0,5 oz – 5 oz
Montageproces	Reflow-solderen, golfsolderen, handmatig solderen
Inspectiemethoden	Geautomatiseerde optische inspectie (AOI), röntgenstraling, visuele inspectie
Testmethoden in eigen huis	Functionele test, sondetest, verouderingstest, hoge en lage temperatuurtest
Doorlooptijd	Bemonstering: 24 uur tot 7 dagen, massarun: 10 - 30 dagen
PCB-assemblagenormen	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasse II

Unixplore EMS-service met toegevoegde waarde

● IC-voorprogrammeerservice met bestanden in het formaat HEX, ELF en BIN.
● Fysiotherapie-instrument PCBA Functietestopstelling aangepast aan de testvereisten van de klant
● Kistenbouwservice, inclusief de productie van kunststof en metalen behuizingen en onderdelen
● Conformele coating inclusief selectieve lakcoating, epoxyharsingoten
● Kabelboom en kabelmontage
● Assemblage van het eindproduct, inclusief doos, scherm, membraanschakelaar, etikettering en op maat gemaakte kartonnen of retailverpakking.
● Diverse tests van derden voor PCBA zijn op aanvraag verkrijgbaar
● Hulp bij productcertificering

PCBA-productieprocedure

1.Automatisch printen van soldeerpasta
2.soldeerpasta printen gedaan
3.SMT-pick-and-place
4.SMT pick-and-place klaar
5.klaar voor reflow-solderen
6.reflow-solderen gedaan
7.klaar voor AOI
8.AOI-inspectieproces
9.Plaatsing van THT-componenten
10.golfsoldeerproces
11.THT-montage voltooid
12.AOI-inspectie voor THT-montage
13.IC-programmering
14.functietest
15.QC-controle en reparatie
16.PCBA-conforme coatingproces
17.ESD-verpakking
18.Klaar voor verzending

Verpakking

Voor PCBA

Voor eindproduct
