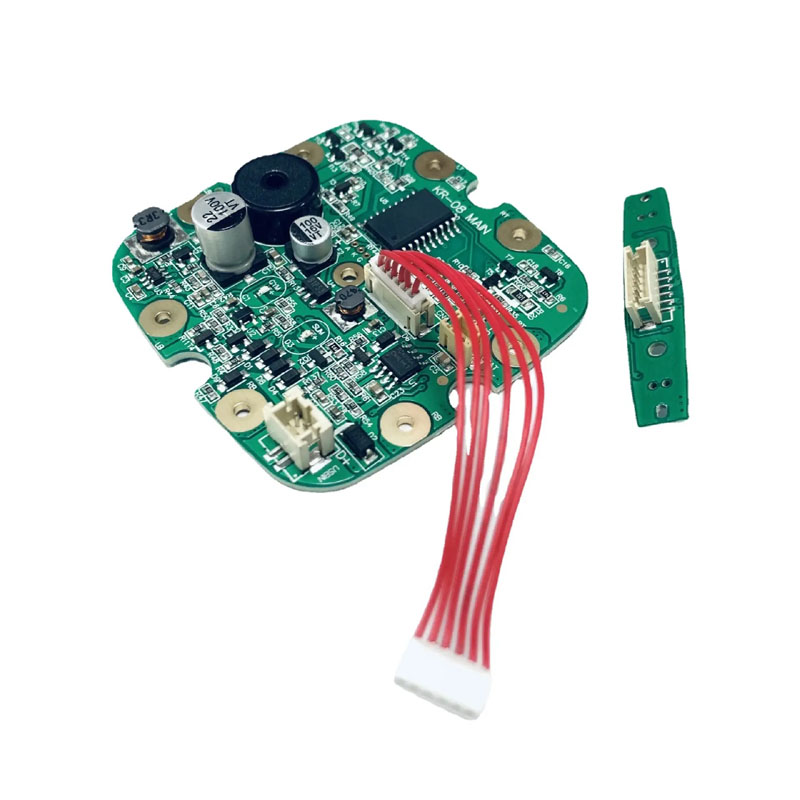

Waterflosser PCBA

Milieueisen en classificaties

Een waterflosser werkt in extreme badkameromgevingen die worden gekenmerkt door directe waterspatten, hoge omgevingsstoom en agressieve chemische blootstelling, zoals tandpasta- en mondwaterresten. Standaardelektronica bezwijkt onder deze omstandigheden snel aan corrosie, parasitaire lekstromen en elektrische kortsluitingen.

Onze speciaal ontworpen PCBA-oplossingen zijn speciaal gebouwd om deze ernstige omgevingsstressoren te weerstaan, waardoor een betrouwbare levensduur van het product van drie jaar wordt gegarandeerd.

Beperking van substraatrisico's

Vereiste certificeringen Ingebouwd: Alle PCBA-fabricages van waterflossers voldoen aan de wereldwijd verplichte apparaatregelgeving: IEC 60335-1 (veiligheid van huishoudelijke apparaten), UL 60730-1 (automatische elektrische bediening), IPX4/IPX7 minimale bescherming tegen binnendringing en REACH / RoHS-normen voor chemische weerstand voor natte omgevingen.

Selectie van basislaminaat en koperarchitectuur

De selectie van het basislaminaat definieert de PCBA-integriteit op de lange termijn onder voortdurende blootstelling aan vocht. Standaard FR-4 absorbeert gemakkelijk waterdamp via onbewerkte randen van het karton en geplateerd via vaten, wat binnen 12 maanden leidt tot catastrofale kortsluitingen in Conductive Anodic Filament (CAF).

Laminaatkwaliteiten vergeleken

• Standaard FR-4: wateropname 0,10%–0,20%, TG 130°C–140°C. Alleen geschikt voor droge ruimtes. Vermijd waterflossertoepassingen omdat dit een snelle CAF-storing veroorzaakt.

• Hoge TG FR-4 [Onze kernselectie]: Wateropname 0,08%–0,12%, TG 170°C. Ideale keuze voor vochtige, intermitterende vochtprofielen.

• Halogeenvrij hoog TG FR-4 [Aanbevolen]: wateropname 0,05%–0,08%, TG 150°C. Milieuvriendelijke constructie met uitstekende vochtbestendigheid.

• Polyimide: wateropname 0,02%–0,04%, TG 250°C. Premiumoptie voor permanente natte blootstelling of rigide flexzones.

Specificaties kopergewicht en beplating

• Buitenlaag koper: minimaal 35 µm (1 oz) voor een geoptimaliseerde anti-corrosiemarge.

• Binnenlaag koper: minimaal 18 µm (0,5 oz) om de signaalintegriteit te beschermen tegen interne motorinterferentie.

• Plated Through-Holes (PTH): Minimale koperlaagdikte van 25 µm in de vaten om een ​​hermetische, luchtdichte vochtafdichting te vormen.

• Oppervlakteafwerking: maakt strikt gebruik van ENIG (Electroless Nickel Immersion Gold). We verbieden HASL (Hot Air Solder Leveling) voor PCBA's van waterflossers volledig omdat de blootgestelde tin-loodlegering binnen 90 dagen corrodeert in mondwaterdampen.

Laagstapeling en mechanisch ontwerp

Afhankelijk van uw productarchitectuur leveren wij op maat gemaakte meerlaagse configuraties om hoogfrequent pompgeluid (EMI) en structurele afstandslimieten te bestrijden:

• Basic Tier (alleen knop en pomp): Geformuleerd op een geoptimaliseerd 2-laags High TG FR-4-substraat, waarbij kostenefficiëntie in evenwicht wordt gebracht met hoogwaardige industriële vochtbescherming.

• Smart/Premium Tier (druksensor, LCD/LED-display, Bluetooth, snel opladen via USB-C): ontworpen met een stapeling van 4 lagen. De dubbele interne massieve aardvlakken beschermen gevoelige MCU-signalen tegen EMF van de pomp en fungeren als een definitief fysiek blok tegen interne vochtdiffusie.

Dikte en Rigid-Flex-integratie

• 1,0 mm dikte: Ontworpen voor compacte, ergonomische handgrepen die structurele wendbaarheid en valweerstand vereisen.

• 1,6 mm dikte: Ontworpen voor basisstations op aanrecht; biedt maximale stijfheid en de laagste inheemse waterdampdiffusiesnelheid.

• Rigid-Flex PCB-specialisatie: Voor ultra-premium compacte handgrepen ondersteunen we een rigid-flex constructie waarbij de batterij wordt aangesloten via een flexibele polyimide staart beschermd met een coverlay. Dit elimineert storingsgevoelige kabelbomen en verbetert de algehele IPX-classificatie van de montage aanzienlijk.

Dual-Defense: conforme coating en afdichting van componenten

Robotachtige selectieve conforme coating

Zelfs de beste ondergrond heeft een luchtdichte oppervlaktelaag nodig om de dagelijkse luchtvochtigheid in de badkamer te overleven.

• Precisie geautomatiseerd spuiten over meerdere assen: Onze geautomatiseerde robotlijnen brengen een uniforme beschermlaag aan, terwijl ze nauwkeurig gebieden maskeren die ongecoat moeten blijven, zoals Type-C-poorten, batterijcontacten en zoemerpoorten.

• UV-inspectie met 0,1% fluorescerende kleurstof: Een gespecialiseerde UV-indicatorkleurstof wordt in de coating gemengd, waardoor snelle optische geautomatiseerde scanners een uniforme minimumdikte van 25 µm kunnen verifiëren zonder gaatjes.

Specificaties interface-afdichting op componentniveau

1. USB-C-poort: Uitgerust met een siliconen compressiepakking en rubberen dop, waardoor IPX4-afdichting wordt bereikt wanneer de poort gesloten is.

2. Tactiele schakelaars: overgoten met een robuuste rubberen laars over de koepel om IPX5 gelokaliseerde bescherming tegen binnendringing te bereiken.

3. Pompconnector: Volledig omsloten door middel van epoxy-potgrondvulling voor volledige IPX7 tijdelijke bescherming tegen onderdompeling.

4. Oplaadcontactpennen (Pogo-pinnen): Strikt gespecificeerd met minimaal 30 µ inch zware vergulding (hard goud) en O-ringafdichtingen. Standaard vernikkelde pinnen corroderen en vallen binnen 6 maanden na dagelijks opladen in een natte badkamer kapot. Onze zware gouden tabs zijn bestand tegen 20.000 natte verbindingscycli zonder verslechtering van de contactweerstand.

Strikte teststroom voor productiekwaliteit

Elke geproduceerde partij Unixplore-PCBA's voor waterflossers moet vóór verzending een reeks intensieve kwaliteitscontroles met vochtsimulatie doorstaan:

1. Luchtvochtigheid Omgevingsinweken: 48 uur bij 40°C en 93% RH (niet-condenserend). Pass-criteria: Geen zichtbare oxidatie; Isolatieweerstand (IR > 10 MΩ) tussen twee willekeurige netwerken.

2. IPX4 watersproeitest: 10 minuten continu oscillerend spuiten met meerdere hoeken om te verifiëren dat er geen vloeistof onder de coatinglagen binnendringt.

3. Isolatiecontrole op hoogspanning: toepassing van 500 V DC tussen de primaire accupolen en het aardvlak om te bevestigen dat IR > 50 MΩ na vochtinwerking is bereikt.

4. Functionele verificatie na stress: Pompaansturing tijdens volledige cyclus onder belasting. Nul resetten van de microcontroller (MCU), haperende timing of valse starts worden getolereerd.

Veelgestelde vragen over techniek en technische instructies

Kan ik standaard FR-4 gebruiken voor een waterflosser PCBA als ik een dikke laag conforme coating aanbreng om de kosten te verlagen?

EEN: Absoluut niet. Dit is een veel voorkomende valkuil in de productie die leidt tot hoge veldopbrengsten. Conformele coating kan drie kritieke routes niet afsluiten:

1. Ongecoate via vaten: Waterdamp dringt via capillaire werking lateraal het binnenste glasvezelweefsel van standaard FR-4 binnen en bereikt de componentpads van onderaf. Na herhaalde vochtigheidscycli vormen zich witte geleidende zoutresten, die componenten overbruggen.

2. Gerouteerde randen (Edge Wicking): Bij het routeren van de planken blijven de ruwe laminaatranden zichtbaar. Oppervlaktespanning zorgt ervoor dat coatings zich terugtrekken uit scherpe hoeken, waardoor er micro-openingen van 0,5 mm achterblijven waar stoom in de badkamer binnendringt.

3. Onderkant van componenten: De coating bedekt de buitenste schil, maar kan niet perfect doordringen onder SMT-condensatoren en weerstanden met laag profiel. Opgesloten vocht hydrolyseert fluxresten, waardoor ionische verontreiniging ontstaat die spontane, ongevraagde opstart van de pomp veroorzaakt.

   Onze oplossing: Hoge TG FR-4 met ENIG en edge-bead epoxy-dosering biedt drielaagse bescherming die gemakkelijk meer dan 3 jaar overleeft bij een relatieve luchtvochtigheid van 95%.

Uw kant-en-klare EMS-partner: Unixplore Electronics

Bij het kiezen van een PCBA-leverancier voor waterflossers zijn technische betrouwbaarheid op de lange termijn en strikte kwaliteitscontrole van cruciaal belang. Unixplore Electronics biedt de geavanceerde mogelijkheden en industriële infrastructuur om uw ontwerp naadloos tot leven te brengen:

l One-Stop Turnkey EMS-services: wij beheren uw gehele productlevenscyclus, van schematische optimalisatie en component-DFM-beoordeling tot wereldwijde inkoop van onderdelen, SMT- en DIP-assemblage, firmwareprogrammering, functionele testen (FCT), geautomatiseerde conforme coating, definitieve doosconstructie en gespecialiseerde verpakking.

l Gecertificeerde kwaliteitsnormen: Ons gehele productie-ecosysteem is gecertificeerd volgens ISO 9001:2015 en alle elektronische assemblagepraktijken voldoen strikt aan de internationale IPC-A-610E-norm, waardoor het risico op koude soldeerverbindingen of onjuiste uitlijning van componenten wordt geëlimineerd.

l Geavanceerde interne productiekracht: We exploiteren een antistatische productiefabriek van meer dan 3.000 vierkante meter, ondersteund door 20 deskundige R&D- en procesingenieurs. Onze faciliteit beschikt over:

1. 6 snelle Yamaha SMT-productielijnen

2. 4 precisie-DIP-assemblagelijnen met golfsolderen

3. 2 gespecialiseerde inbrand-/verouderingstestkamers

4. 2 hoge en lage temperatuur wisselende vochtige hittetestkamers, zodat alle omgevingsvalidatietests volledig intern worden uitgevoerd.

l Flexibele orderschaal (geen MOQ): onze flexibele productieframeworks zijn geoptimaliseerd om uw groei te ondersteunen. We hanteren een strikt beleid voor geen minimale bestelhoeveelheid (geen MOQ), waardoor we snelle prototypetests, kleine pilotruns en grote massaproductievolumes met dezelfde elite-precisie kunnen uitvoeren.

l Mondiaal bereik en communicatie: Ons internationale technische verkoopteam spreekt vloeiend Engels, Frans, Russisch en Arabisch. Met diepgaande ervaring in het bedienen van hoogwaardige markten, waaronder West-Europa (35%), Noord-Amerika (20%) en Oceanië (20%), begrijpen we de nalevingsnormen voor de elektronische veiligheid van persoonlijke verzorging wereldwijd volledig.

Neem vandaag nog contact met ons op: Stuur uw op maat gemaakte printplaatontwerp, stuklijstlijst of DFM-vragen naar onze engineeringdesk. Ons team zorgt binnen 24 uur voor een uitgebreide maakbaarheidsanalyse en een geoptimaliseerde turnkey-offerte.
