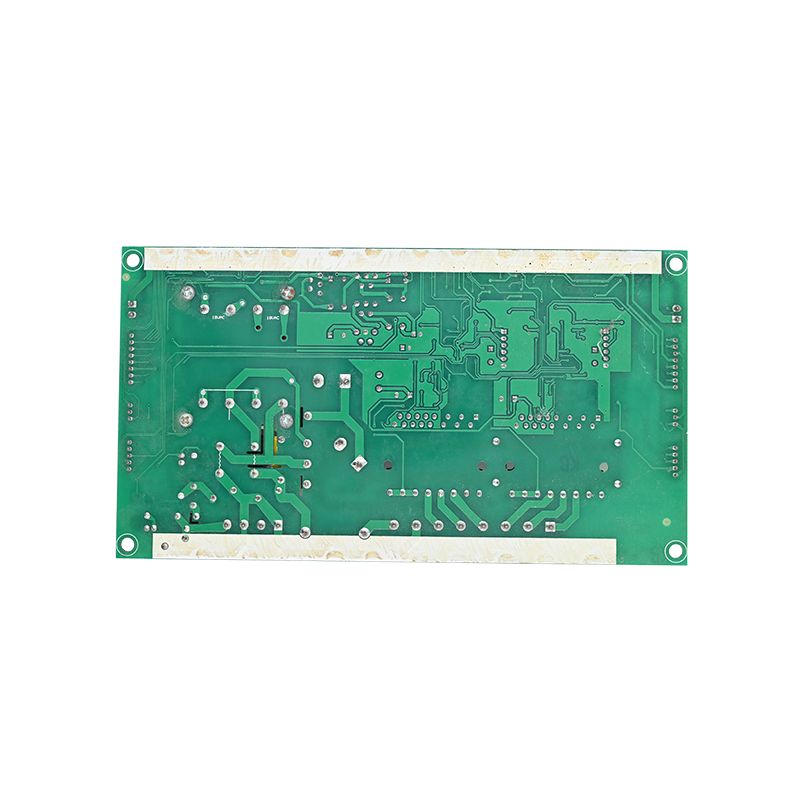

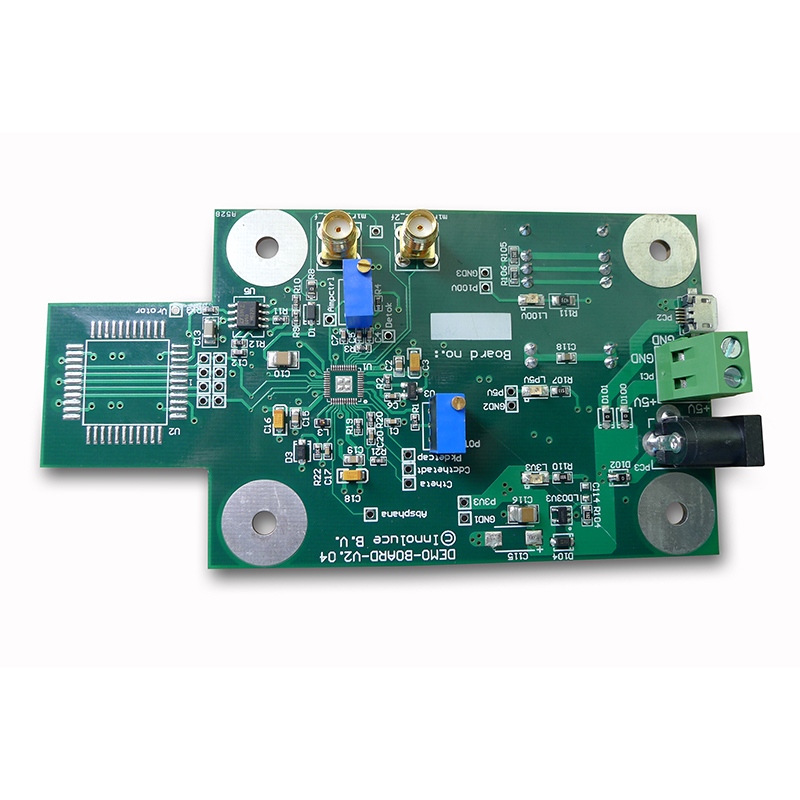

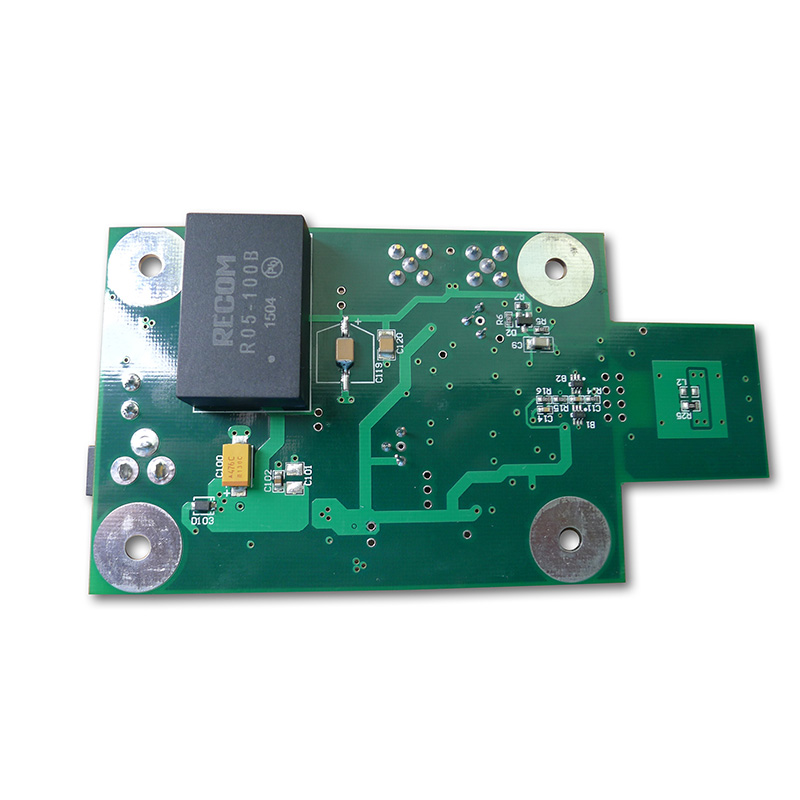

Kernbetrouwbaarheidsvereisten voor PCBA voor babyfoons
Betrouwbaarheid begint bij specificaties. Raad de omstandigheden in de babykamer niet.
Omgevings- en operationele parameters
ParameterVereiste specificatiesWaarom het belangrijk isBedrijfstemperatuur0°C tot 45°CKinderkamerverwarmers en open ramenVochtigheidstolerantie10%--90% niet-condenserendBevochtigers en kwijlenContinu gebruiksduurMinimaal 72 uurOuders vergeten op te ladenValoverleving1,5 m op tapijtPeuters gooien apparatenRF-werkcyclus<1% voor baby-unitLage EMI bij wieg
Energiearchitectuur voor 24/7 gebruik
Power RailComponentBetrouwbaarheidsfunctieBatterijladerLineaire lader met thermische regelingVoorkomt lithiumbrand3,3V digitaalDC-DC (2 MHz schakelen)Houdt ruis boven de audioband3,0V RFUltra-lage ruis LDO (10 µVrms)Geen sporen op 2,4 GHz1,8V kernLDO met stroomlimietMCU-bescherming tegen kortsluiting
Kritisch: Voeg een supercondensator (0,47F, 5,4V) toe na het batterijbeschermings-IC. Hierdoor is een opname van 10 seconden mogelijk na het uitschakelen van de batterij wanneer de batterij bijna leeg is.
Componentselectie voor hoge MTBF
De gemiddelde tijd tussen storingen (MTBF) voor een babyfoon-PCBA moet meer dan 50.000 uur bedragen. Hieronder staan bewezen keuzes.
Draadloze chipset en antenne
Kies een chipset met:
- Geïntegreerde PA(uitgangsvermogen ≤ +10 dBm om te voldoen aan de veiligheidsnormen voor baby's)
- Luister vóór het gesprek(vermijd interferentie met draadloze telefoons)
- Frequentiehoppen(40+ kanalen)
ChipsetfamilieVoordeelNadeelNordic nRF52-serieLage slaapstroom (0,5 µA)Beperkte videobandbreedteSilicon Labs EFR32Uitstekende ADC voor audioGroter pakket (QFN48)Texas Instruments CC26xx-40°C tot +85°C ratingVereist externe balun
Antenne keuze: Gebruik een meanderende omgekeerde F-antenne (MIFA) op de PCBA-rand. Houd een afstand van 10 mm aan tot metalen voorwerpen (luidsprekermagneten, batterijpakketten).
Audio-invoer en -verwerking
ComponentSpecificatieBetrouwbaarheid OpmerkingMicrofoonMEMS, -38 dBV gevoeligheidSiliconen afdekking voor kwijlbestendigheidVoorversterkerGain 40 dB, ruis < 5 nV/√HzAC-gekoppeld met 0,1 Hz HPF (verwijder rumble)VOX-drempelInstelbaar van -40 tot -10 dBFSDigitale hysteresis (3 dB) voorkomt klapperenLuidsprekerversterkerKlasse-D, 1,5 W in 8ΩFerrietkraal op uitgangskabels (verminder EMI)
Temperatuurdetectie (kritieke veiligheidsfunctie)
Plaats een thermistor (NTC, 10 kΩ bij 25°C) op de PCBA van de babyunit, vlakbij het laad-IC. Firmware moet:
- Log elke 30 seconden de temperatuur in
- Schakel het opladen uit bij 50°C
- Stuur een draadloos alarm naar de ouderunit bij 45°C
PCB-indeling voor lage RF-lekkage en audiokwaliteit
Een luidruchtige babyfoon PCBA veroorzaakt ruis en uitval. Volg deze regels.
Lagenstapel en aarding
LaagFunctieBeperkingTopRF (antennevoeding, chipset)Coplanaire golfgeleider met aardeBinnen 1Continu aardeGeen splitsingen onder RF-sectieBinnen 2Voeding (3,3V, 1,8V)Eiland onder elke LDOBodemAudio, knoppen, LED'sHoud digitale sporen uit de buurt van microfooninvoer
Regel: Plaats op elke voedingspin een condensator van 0,1 µF. Gebruik maat 0402 voor lage inductie.
Isolatie van audio-aarding
Digitale aarde en analoge aarde moeten elkaar op één punt onder de codec ontmoeten. Gebruik ferrietkralen (600Ω bij 100 MHz) tussen aardvlakken, maar alleen nadat is gecontroleerd of er geen aardlussen zijn.
Controleer met oscilloscoop: Sondemicrofoonuitgang tijdens het verzenden van RF. Ruis moet onder de 2 mV piek-piek blijven.
Validatie- en certificeringchecklist
Test elke babyfoon PCBA vóór productie aan deze zes normen.
TestmethodeGeslaagde/mislukte criteriaAudio-uitvalLoop op 30 meter afstand met 3 muren < 3 uitval per minuut van >100 msBatterijduurContinue VOX bij 65 dB SPL> 70 uur voor 2000 mAh-batterijOplaadveiligheidKorte batterijterminalsPCBA gaat in hikmodus, geen component meer dan 70°CRF-coëxistentieGebruik naast WiFi-router (2.4 GHz)Geen permanente desensibilisatieKwijtbestendigheidZoutnevel op microfoonpoortAudio keert terug naar normaal na drogenOverontladenBatterijspanning 2,8VMCU schakelt RF uit, behoudt RTC
FAQ - Veelgestelde vragen over betrouwbare babyfoon PCBA
Vraag 1: Wat is de meest voorkomende verborgen fout in PCBA-ontwerpen van babyfoons?
A:Microfonische ruis van keramische condensatoren die in de buurt van het audio-invoerpad zijn geplaatst. Wanneer de babyunit trilt (door een wiegmotor of een gevallen speeltje), genereren diëlektrische kappen van klasse 2 (X7R, X5R) piëzo-elektrische spanningen tot 5 mV. Deze wordt gekoppeld aan de microfoonvoorversterker en produceert hoorbare klikken of gerommel. De oplossing is tweeledig: 1) Gebruik C0G (NP0)-condensatoren voor alle audiokoppeling en -ontkoppeling in de eerste versterkingsfase. 2) Als X7R onvermijdelijk is, draai dan de condensator fysiek 90 graden op de PCBA, zodat de mechanische spanning in lijn ligt met de richting van de elektrode. Valideer altijd met een triltabel op 20 Hz, 1 Grms.
Vraag 2: Hoe beïnvloedt de keuze van de batterijchemie de levensduur van de babyfoon-PCBA?
A:Drie chemieën produceren zeer verschillende faalwijzen:
- Li-ion (18650): Hoogste energiedichtheid, maar vereist nauwkeurig CC/CV-laden. Een ontbrekende NTC-sensor (negatieve temperatuurcoëfficiënt) leidt tot thermische runaway. Alleen gebruiken met geauthenticeerde batterijpakketten die beschermings-IC bevatten.
- LiFePO4: Veiliger (geen thermische runaway onder 150°C) en langere levensduur (2000 cycli). Een lagere spanning (nominaal 3,2 V) vereist echter een boostconverter voor 3,3 V-logica, wat de kosten en rimpelruis verhoogt.
- NiMH(goedkope ontwerpen): Zeer vergevingsgezind, maar heeft last van een geheugeneffect. De PCBA moet elke 30 cycli een ontladingscircuit bevatten om de brandstofmeter opnieuw te kalibreren. Zonder dit daalt de runtime na 6 maanden met 50%.
Voor een betrouwbare babyfoon PCBA kiest u voor veiligheid LiFePO4 of kwaliteit Li-ion met dubbele overspanningsbeveiliging (IC + PTC).
Vraag 3: Kan ik hetzelfde PCBA-ontwerp gebruiken voor babyfoons met alleen audio en video?
A:Nee, en dit proberen introduceert drie specifieke betrouwbaarheidsproblemen:
- Geheugenbandbreedte-- Audio heeft slechts 64 kB RAM nodig. Video vereist minimaal 2 MB voor gecomprimeerde frames. Een gedeelde PCBA met extern RAM voegt lange sporen toe die de ESD-tests niet doorstaan.
- RF-werkcyclus-- Audio verzendt 10% van de tijd. Video verzendt 80% van de tijd. Dezelfde 2,4 GHz PA raakt oververhit in de videomodus, waardoor de versterking na 20 minuten met 6 dB afneemt. Voor video-ontwerpen hebt u een thermische via-array onder de PA nodig.
- Vermogensafgifte-- Audio-babyfoon PCBA-pieken bij 200 mA. Videopieken bij 600 mA. Een gebruikelijke PCB-indeling met dunne voedingssporen (0,25 mm) veroorzaakt een spanningsdaling waardoor de cameramodule wordt gereset. Video-ontwerpen vereisen sporen van 0,6 mm of een afzonderlijke 1A-buck-converter.
Bouw twee afzonderlijke PCBA's. Audio-only maakt gebruik van een 2-laags bord. Video vereist 4 lagen met gecontroleerde impedantie.
Productietesten voor nul babyrisico
Elke gemonteerde babyfoon PCBA moet voldoen aan:
TeststationDuurAfwijzingscriteriaAudio loopback10 secondenTHD > 1% bij 1 kHzBatterijsimulator30 secondenLaadstroom > 50 mA onder 3,0VRF-gevoeligheid5 secondenPakketfoutpercentage > 1% bij -95 dBmOvertemperatuur60 secondenElk punt > 60°C na volledig opladen
Controlelijst definitieve ontwerpbeoordeling
ItemBevestigingSchematischAlle ingangen hebben ESD-bescherming (8 kV-contact)BOMSpanningswaarde condensator ≥ 2× verwacht (bijv. 10V voor 5V-rail)MechanischGeen hoge componenten (hoogte > 4 mm) in de buurt van gripgebiedenFirmwareWatchdog-timer reset MCU als VOX langer dan 5 minuten blijft hangenVoldoetFCC deel 15 en EN 62368-1 (audioveiligheid)
Het ontwerpen van een betrouwbare babyfoon PCBA betekent dat de veiligheid van baby's prioriteit krijgt boven kostenbesparing. Een goed gebouwd board werkt rustig, ondanks tandjes en driftbuien. Test onder echte omstandigheden in de kinderkamer: machines met witte ruis, dimlichten en magnetrons. Dat is de enige manier om het vertrouwen van ouders te winnen.
