Wat is de procedure voor de productie van PCBA voor massagegeweren: een productiegids voor 20 jaar

De productie van PCBA-massagepistolen vereist een hoge stroomsterkte, borstelloze motorbesturing en gebruikersveiligheid. Na twintig jaar productie van motoraandrijfelektronica heb ik gezien dat ontwerpen oververhitten, snelheid verloren onder belasting of gevaar voor de batterij veroorzaakten. Deze stapsgewijze procedure omvat de gehele productieworkflow, van componentselectie tot eindtest.

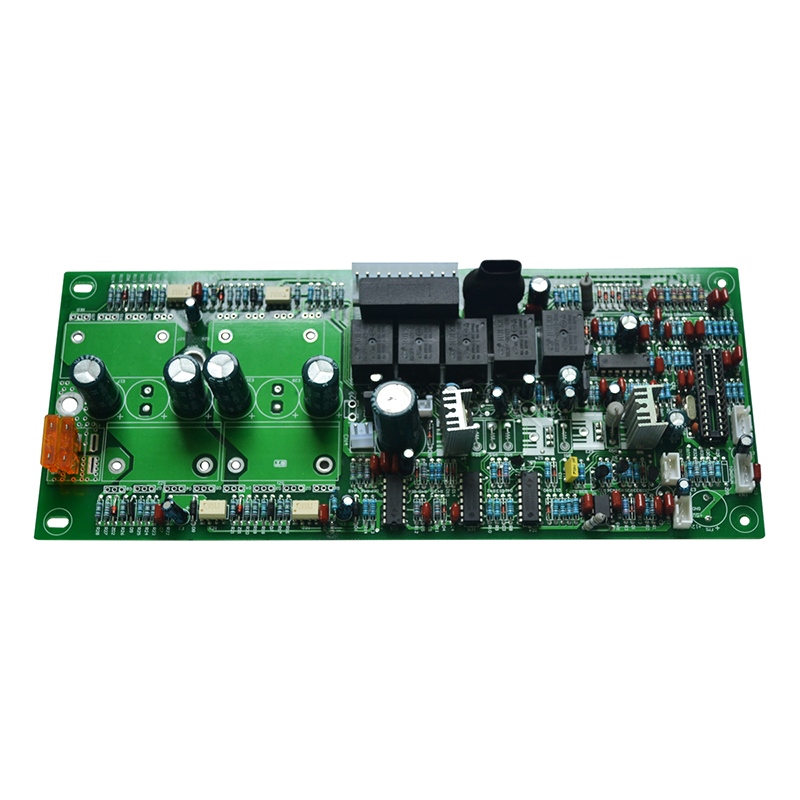

Standaardproductiestroom voor PCBA voor massagegeweren

Elk massagepistool PCBA volgt een reeks van 9 stappen. Als u een stap overslaat, neemt het percentage mislukkingen in het veld toe.

Stap 1 – Aankoop van componenten en inkomende inspectie

Test: monster 50 MOSFET's uit elke partij. Meet Rds(aan) bij 25°C en 80°C. Weiger partijen groter dan 7 mΩ bij hoge temperatuur.

Stap 2 – Soldeerpasta stencil en afdrukken

Cruciaal: gebruik een stappenstencil – 0,12 mm dik onder MOSFET's, 0,10 mm onder MCU en sensoren. Eén dikte alleen al veroorzaakt openingen of bruggen.

Stap 3 – SMT-assemblage en reflow

• Plaatsingsvolgorde: Hall-sensoren → passieve componenten → MOSFET's → MCU → connectoren
• Reflow-profiel: Piek 245°C gedurende 10 seconden (loodvrij)
• Stikstofatmosfeer – Vereist voor QFN-pakketten (MCU, poortdriver)
• Röntgeninspectie – Verplicht voor het controleren van de urinelozing onder MOSFET-pads (holtes < 20%)

Stap 4 – Selectief solderen voor doorlopende componenten

Massagepistool PCBA heeft vaak onderdelen met doorlopende gaten nodig voor mechanische sterkte:

Laat geen doorlopende gaten opnieuw stromen. Hun plastic lichamen smelten in de oven van 245°C.

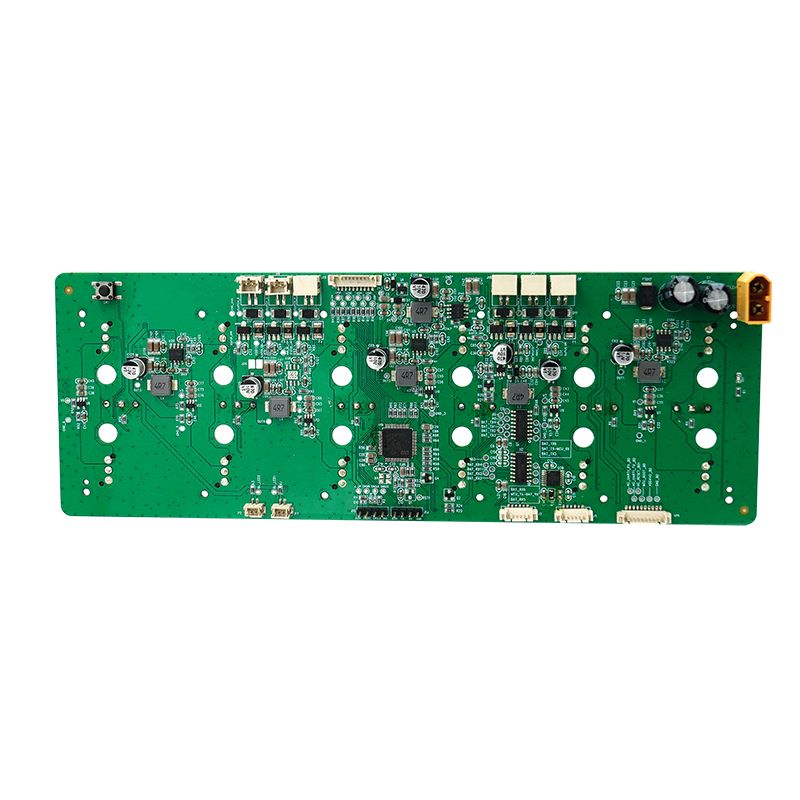

Motoraandrijfcircuitontwerp voor PCBA-massagepistool

Het motoraandrijfgedeelte bepaalt de blokkeerstroom en de looptijd van de batterij.

Driefasige borstelloze DC-motoraandrijving (BLDC).

Thermisch ontwerp: Elke MOSFET dissipeert tot 2W bij 20A. Gebruik thermische via's (9 per MOSFET) die zijn aangesloten op de koperen gietlaag aan de onderkant (minimaal 2 oz).

Energiebeheer voor batterij en opladen

Kritieke veiligheid: Gebruik twee onafhankelijke overstroombeveiligingspaden: één in de poortdriver, één in de batterijbeschermings-IC. Een enkele fout mag er niet toe leiden dat de motor zonder commando draait.

Firmwareprogrammering en kalibratie

Geen enkel massagepistool PCBA verlaat de productie zonder volledige kalibratie.

Programmeervolgorde

1. Bootloader-flash – via SWD of UART (5 seconden)
2. Kalibratieconstanten – opgeslagen in EEPROM of MCU-flash
3. Snelheidsopzoektabel – PWM-taak versus doel-RPM (12 punten)
4. Drempeldetectiedrempel – stroomlimiet ingesteld op 22A ± 1A

Kalibratieparameters opgeslagen per kaart

Waarom kalibratie belangrijk is: Zonder Hall-kalibratie per bord produceert de motor een hoorbaar gejank bij lage snelheden. Gebruikers wijzen massagepistolen af ​​die defect klinken.

Assemblage en mechanische integratie

De PCBA is nutteloos als deze niet op het handvat past of warmte afvoert.

Koellichaam en thermische interface

Test: Laat het massagepistool PCBA gedurende 30 minuten draaien op 2800 tpm. De temperatuur van de MOSFET-kast moet onder de 85°C blijven.

Kabelboom en connector trekontlasting

• Accudraden – Gesoldeerd en vervolgens gelijmd met siliconen (voorkomt buigmoeheid)
• Motorfasedraden – JST-connector met vergrendeling (minimaal 20 cycli)
• Button-flexkabel – ZIF-connector, 0,5 mm-raster, na het inbrengen gelijmd

Productietesten en kwaliteitscontrole

Elk PCBA-massagepistool moet deze vijf tests doorstaan ​​voordat het wordt gemonteerd.

Inbrand- en trillingstest

Monster 5% van de productie voor:

• 6 uur bij 2400 RPM – bewaak de MOSFET-temperatuur via MCU-sensor
• Willekeurige trillingen – 5 gram, 30 minuten (simuleert gevallen gereedschap)
• Laad-ontlaadcyclus – 3 cycli (verifieert bescherming IC)

FAQ - Veelgestelde vragen over PCBA-productie van massagepistolen

Vraag 1: Wat zorgt ervoor dat het PCBA-massagepistool kracht verliest onder lichaamsdruk?

A: De voornaamste oorzaak is een ontoereikende gate-drive voor de high-side MOSFET's. Wanneer de druk de motorbelasting verhoogt, probeert de BLDC-controller de stroom te verhogen. Als de bootstrap-condensator (die de high-side gate-driver van stroom voorziet) te klein is, zakt de gate-spanning onder de drempel van de MOSFET, waardoor Rds(on) toeneemt van 4 mΩ naar 20 mΩ. Hierdoor ontstaat een thermische op hol geslagen lus:

Spanningsval → lagere poortaandrijving → hogere weerstand → meer warmte → verdere weerstandsverhoging

De oplossing vereist drie wijzigingen aan het massagepistool PCBA:

1. Bootstrap-condensatorwaarde – Gebruik minimaal 220 nF (veel ontwerpen gebruiken 47 nF). Bereken op basis van poortlading: C_boot = (Q_g × 10) / ΔV. Voor typische MOSFET's (Q_g = 30 nC) biedt 220 nF een veilige marge.
2. Piekstroom poortdriver – Selecteer een driver met een sink/source-capaciteit van 1,5 A (bijv. DRV8320). Zwakke drivers (0,5 A) kunnen de bootstrap-dop niet opladen tijdens hoge PWM-bedrijfscycli.
3. Bootstrap-diode – Gebruik ultrasnelle diode (trr <50 ns). Standaard 1N4148 heeft een herstel van 4 ns, maar slechts een rating van 100 mA – onvoldoende voor de PCBA van het massagepistool met een PWM van 20 kHz. Schakel over naar BAS3007 (1A, 10 ns).

Na deze aanpassingen blijft de blokkeerstroom stabiel op 22A, zelfs bij een uitgeoefende lichaamsdruk van 15 kg.

Vraag 2: Hoe voorkom ik valse triggers van de batterijbescherming IC op de PCBA van het massagepistool?

A: Valse triggers treden op wanneer motorcommutatieruis wordt gekoppeld aan de stroomdetectielijn van het batterijbeschermings-IC. De faseschakeling van de BLDC-motor creëert stroompieken van 1 µs tot 50A – te snel voor het beveiligings-IC om onderscheid te maken van een kortsluiting. Drie hardwareoplossingen lossen dit op:

Laagdoorlaatfilter op detectie-ingang – Installeer een RC-filter (10Ω + 1 µF keramiek) direct op de CS+ pin van het beschermings-IC. Hoekfrequentie = 16 kHz. Dit laat de gemiddelde stroom (20-30 A) door, maar blokkeert commutatiepieken van 200 kHz.

Afzonderlijke aarding van de detectieweerstand – Voer een speciaal Kelvin-trace uit vanaf de negatieve klem van de shuntweerstand naar de CS-pin van het beschermings-IC. Deel deze aarde niet met MOSFET-bronstromen. Zelfs 1 mΩ gedeeld spoor genereert 50 mV vals signaal bij 50A.

Aanpassing vertragingstimer – Programmeer de overstroomvertraging van het beveiligings-IC op 100 µs (ervan uitgaande dat uw IC dit ondersteunt). De meeste PCBA-ontwerpen van massagepistolen gebruiken een vertraging van 10 µs ten opzichte van batterijreferentieontwerpen. Commutatiepieken duren slechts 2 à 3 µs. Een vertraging van 100 µs negeert deze terwijl er nog steeds wordt gereageerd op echte kortsluitingen (duur>50 µs).

Test met oscilloscoop: Sonde CS+ terwijl de motor op maximale belasting draait. Pieken moeten onder de uitschakeldrempel van het beschermings-IC blijven (doorgaans 50 mV voor een shunt van 50A). Als de pieken de drempel overschrijden, verhoogt u de filtercapaciteit tot 2,2 µF.

Vraag 3: Wat is de juiste procedure voor het programmeren van meerdere PCBA-platen voor massagepistolen in productie?

A: Een productieprogrammeringsprocedure in vier fasen voorkomt verwisselingen en verkort de programmeertijd met 75% vergeleken met één voor één knipperen.

Fase 1 – Pre-SMT-programmering (optioneel voor grote runs)

Gebruik een bendeprogrammeur (bijvoorbeeld Elnec BeeProg) om de bootloader in MCU's te flashen voordat u deze plaatst. Dit werkt alleen voor MCU's met externe flitser (QFN-pakketten met zichtbare pinnen). Weiger elke chip die de verificatie niet doorstaat – goedkoper dan het herwerken van geplaatste borden.

Fase 2 – Programmering in het systeem na SMT

Plaats een programmeer-pogo-pin-fixture (6 pinnen: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Gebruik een meerkanaalsprogrammeur (8 of 16 kaarten tegelijk). Doeltijd: 45 seconden per bord inclusief verificatie.

Fase 3 – Kalibratiestation (meest kritieke)

Verplaats na het programmeren de borden naar een kalibratiearmatuur met daarin een echte massagepistoolmotor met optische encoder. Het armatuur leidt elk massagepistool PCBA door:

• Uitlijning van de hal (past automatisch de elektrische hoek aan)
• Snelheidslineariteit (registreert PWM versus RPM-tabel)
• Stroomlimiet (verhoogt de belasting tot 22A trip)

Bewaar deze 12 kalibratieconstanten in een beschermde MCU-flitssector. Borden zonder kalibratie produceren inconsistente snelheidshellingen.

Fase 4 – Traceerbaarheid

Druk een 2D-datamatrixcode af op elke PCBA met daarin:

• Productiedatumcode (JJWW)
• Kalibratiecontrolesom
• MOSFET-partijnummer (van inkomende inspectie)

Scan deze code tijdens de eindmontage. Als er zich ter plaatse een fout voordoet, kunt u de batch van een specifiek onderdeel herleiden en alleen de betrokken eenheden opnieuw bewerken.

Productieopbrengstdoelstellingen voor PCBA voor massagegeweren

Een goed geproduceerd massagepistool PCBA levert 2800 RPM onder belasting, schakelt binnen 500 ms uit bij stilstand en overleeft 500 oplaadcycli. Volg deze procedure, controleer elke stap en uw producten zullen beter presteren dan concurrenten die de kalibratie overslaan of de poortaandrijving te weinig specificeren.
