Aardingsvalkuilen en schroefafval vermijden: ontwerprichtlijnen voor PCBA's voor motorbesturing met hoge betrouwbaarheid

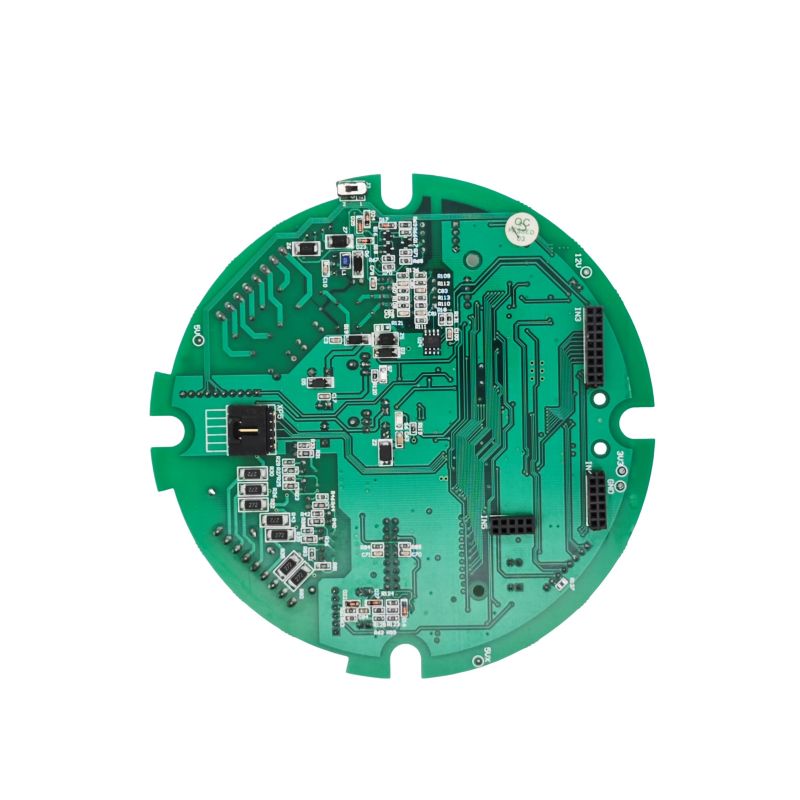

PCBA voor motorbesturing (Printed Circuit Board Assembly) is de belangrijkste factor voor nauwkeurige bewegingscontrole in industriële automatisering, robotica, nieuwe energievoertuigen en slimme huishoudelijke apparaten. Deze praktische gids consolideert de belangrijkste inzichten uit de architectuurselectie, PCB-indeling, assemblage en verificatie, waardoor ingenieurs en productmanagers veelvoorkomende valkuilen kunnen vermijden en een soepele overgang van prototype naar grootschalige productie kunnen garanderen.

1. Ontwerpfase: architectuur- en componentselectie

1.1 Aangepaste versus standaardoplossingen

Beoordeel bij de start van het project of u een aangepaste PCBA of een kant-en-klare standaardmodule wilt gebruiken. Hoewel op maat gemaakte PCBA hogere NRE-kosten (Non-Recurring Engineering) vooraf met zich meebrengt, maakt het optimalisatie mogelijk voor specifieke motortypen, zoals BLDC, stappenmotor of servo, en nauwkeurige prestatiedoelen (bijvoorbeeld snelheids-/koppelnauwkeurigheid binnen ± 0,5%). Op maat gemaakte oplossingen bieden ook een superieure systeemintegratie-efficiëntie (vaak meer dan 95%) en langdurige betrouwbaarheid onder zware bedrijfsomstandigheden.

1.2 Selectie van kernchipsets en topologie

• Processor: Een 32-bits MCU met speciale randapparatuur voor motorbesturing (bijv. ARM Cortex-M4-kern) wordt sterk aanbevolen voor het verwerken van rekenintensieve algoritmen zoals Field-Oriented Control (FOC) met realtime respons.

• Bestuurder en vermogenstrap:

• Voor ontwerpen met een hoge integratie kiest u voor volledig geïntegreerde BLDC-driver-IC's (bijvoorbeeld de TI MCF831xC-serie) die gate-drivers en vermogens-FET's combineren. Dit vereenvoudigt de externe circuits, maar vereist een zorgvuldige ontkoppeling: er moeten ten minste vijf kritische condensatoren (VM-PGND, CPH-CPL, enz.) worden geplaatst volgens de datasheet om een ​​stabiele werking te garanderen.

• Voor toepassingen met hoog vermogen (bijvoorbeeld >50A) wordt de voorkeur gegeven aan discrete MOSFET's/IGBT's met speciale gate-drivers. Overweeg apparaten met een brede bandafstand (SiC of GaN) om hogere schakelfrequenties en minder verliezen te bereiken.

2. PCB-indeling: de kunst van ruisonderdrukking en thermisch beheer

Een motorbesturingskaart is van nature een energie-intensief samenstel met gemengd signaal. Een slechte lay-out is de belangrijkste oorzaak van EMC-storingen en veldretouren.

2.1 Strategie voor circuitpartitionering en aarding (cruciaal)

Gouden regel: Isoleer de voedingsaarde fysiek van de signaalaarde.

• Zonering: Verdeel de PCB in drie verschillende regio's:

• Lawaaierige zone: stroomomvormer, relais en poortaandrijflussen.

• Digitale zone: MCU, communicatie-interfaces (CAN, UART, SPI).

• Analoge zone: stroom-/spanningsdetectie, encoder-/resolver-ingangen. Houd hoogfrequente PWM-sporen uit de buurt van gevoelige analoge feedbackpaden.

• Aardingsimplementatie:

• Kies voor een benadering met één punt of een gesplitst grondvlak.

• Sluit digitale en analoge aardingen aan op één punt in de buurt van de ADC-referentiepin.

• Isoleer de voedingsaarde (ruisig) en verbind deze met het ster-aardepunt van het systeem via een pad met lage impedantie, waardoor wordt voorkomen dat grote transiënte stromen de stuursignalen verstoren.

• Aanbeveling voor stapelen: Een bord met vier lagen is ideaal als het budget dit toelaat. Gebruik speciale aardlagen naast de primaire componentzijde om retourpaden met lage inductie en inherente afscherming te bieden. Voor ontwerpen met twee lagen moet u uitgebreide grondoverstromingen toepassen en de stroomlijnen zo kort en breed mogelijk houden.

2.2 Stroomlussen en thermische dissipatie

• Traceerbreedte en lusgebied: DC-bus en driefasige uitgangstraceringen moeten kort en breed zijn om hoge di/dt te kunnen weerstaan. Gate-drive-signaalparen moeten parallel en dicht bij de overeenkomstige MOSFET-bronterminals lopen om parasitaire inductie te minimaliseren.

• Thermisch beheer: gebruik thermische via's om de warmte van elektrische apparaten efficiënt naar de koperen binnenvlakken of de koelplaten op de onderste laag te geleiden. Breng soldeermaskeropeningen (met koper bloot) aan op paden met hoge stroomsterkte om de bevestiging van een extra koellichaam mogelijk te maken.

3. Assemblage en productie: over het hoofd geziene maar cruciale details

3.1 Veerkracht van de toeleveringsketen in stuklijstplanning

Voordat u de stuklijst (Bill of Materials) afrondt, voert u een leveringsrisicobeoordeling uit voor items met een lange levertijd, zoals MCU's en communicatietransceivers. Reserveer waar mogelijk pin-compatibele alternatieve footprints in de lay-out om productieonderbrekingen als gevolg van verstoringen van één leverancier te voorkomen.

3.2 Netheid van schroefbevestiging (een vaak voorkomende, maar genegeerde fout)

Tijdens de PCBA-montage van de motorcontroller is metaalafval dat door schroeven wordt meegevoerd een verborgen moordenaar die kortsluiting en verslechtering van de isolatie veroorzaakt.

• Risico: Metaaldeeltjes van trillende schroefaanvoerunits kunnen op IC-pinnen met hoge dichtheid of tussen aangrenzende sporen vallen, wat kan leiden tot periodieke storingen of onmiddellijke kortsluiting bij het inschakelen.

• Tegenmaatregelen:

• Vervang traditionele trilkomvoeders door getrapte feeders om de vorming van deeltjes door wrijving te minimaliseren.

• Plaats onmiddellijk vóór de bevestigingsstap een vacuümstofverwijderingsstation.

• Maak gebruik van slimme elektrische schroevendraaiers met real-time koppel- en hoekbewaking om te weinig aandraaien (zweven) of draadstrippen te voorkomen.

4. Testen en valideren: verder dan 'draait het?'

1. Functionele test (FCT): Controleer onder belaste omstandigheden de responstijd van de overstroom- en overtemperatuurbeveiliging, zorg er bijvoorbeeld voor dat de driveruitschakeling binnen <10 µs wordt geactiveerd. Valideer ook de logica voor dynamische vermogensreductie tijdens spanningsdips.

2. Elektromagnetische compatibiliteit (EMC) Pre-compliance: Geleide en uitgestraalde emissies (CE/RE) zijn veelvoorkomende pijnpunten. Als er storingen optreden, controleer dan eerst of er een goed beoordeelde TVS-diode en common-mode-smoorspoel op de stroomingang zijn geplaatst, en optimaliseer de PWM-schakelzwenksnelheid door de poortweerstanden aan te passen.

3. Betrouwbaarheid op lange termijn: Voer thermische cycli en continue runtests uit om de integriteit van soldeerverbindingen en de derating van componenten te verifiëren bij maximale omgevingstemperaturen.

Het ontwerpen van een betrouwbaarPCBA voor motorbesturingis in wezen een driehoekige afweging tussen elektrische prestaties, thermodynamica en elektromagnetische compatibiliteit. Elke beslissing – van duidelijke circuitverdeling en gedisciplineerde aarding tot een strenge controle op de netheid van de assemblage – bepaalt de stabiliteit van het product op de lange termijn in uitdagende industriële omgevingen. Door de strategieën die in deze handleiding worden beschreven te implementeren, kunt u het aantal mislukkingen aanzienlijk verminderen, de ontwikkelingscycli verkorten en de algehele robuustheid van uw motorbesturingssysteem verbeteren.
