Auto-PCBA: een systematische engineering van betrouwbaarheidspijlers tot productie zonder defecten

De moderne auto ondergaat een diepgaande transformatie van een ‘mechanisch product’ naar een ‘mobiele intelligente terminal’. In deze evolutie is de Printed Circuit Board Assembly (PCBA) – als de fysieke drager en elektrische verbindingskern van elektronische regeleenheden (ECU’s) – een cruciale bepalende factor geworden voor de prestaties, veiligheid en functionele grenzen van voertuigen. In tegenstelling tot consumentenelektronica,Auto-PCBAwerkt in een extreme omgeving die wordt gekenmerkt door hoge temperaturen, ernstige thermische cycli, intense trillingen, vocht en elektromagnetische interferentie. Het ontwerp en de productie vormen dus een rigoureus wetenschappelijk systeem dat de selectie van componenten, procescontrole en traceerbaarheid van kwaliteit over de hele levenscyclus omvat.

I. Strenge topnormen: de kwaliteitsgracht gebouwd door AEC-Q en IATF 16949

De betrouwbaarheid van PCBA's voor de auto-industrie komt niet voort uit versterking in één enkele fase, maar is geworteld in een top-down systeem van verplichte standaardisatie. Hiervan vormen de AEC-Q-serie en het IATF 16949 kwaliteitsmanagementsysteem de twee hoekstenen.

De AEC-Q-normen, opgesteld door de Automotive Electronics Council, bieden specificaties voor componentcertificering met strenge testdrempels voor verschillende componenttypen. AEC-Q100 richt zich bijvoorbeeld op geïntegreerde schakelingen (IC's), waarbij deze tests moeten doorstaan ​​zoals temperatuurcycli, elektromigratie en foutanalyse. AEC-Q200 richt zich op passieve componenten (condensatoren, weerstanden, enz.) en onderwerpt deze aan thermische schokken, vochtigheid en trillingstests om ervoor te zorgen dat hun prestaties stabiel blijven over een breed temperatuurbereik van -40°C tot +125°C (en daarbuiten). Elk onderdeel dat niet aan de AEC-Q-certificering voldoet, wordt geconfronteerd met aanzienlijke belemmeringen bij het betreden van de reguliere toeleveringsketens in de automobielsector.

Op productiesysteemniveau heeft IATF 16949:2016 ISO/TS 16949 vervangen als de enige kwaliteitsmanagementnorm voor de auto-industrie. Het kernmandaat is de verplichte implementatie van de vijf kerninstrumenten (APQP, PPAP, FMEA, MSA, SPC) om een ​​gesloten kwaliteitsarchitectuur tot stand te brengen. Specifiek:

• APQP (Advanced Product Quality Planning) vereist DFM-beoordelingen (Design for Manufacturability) in de ontwerpfase om proactief potentiële defecten te voorkomen, zoals 'tombstoning' van kleine 0201-componenten of ontwerpfouten van BGA-pads (Ball Grid Array).

• PPAP (Production Part Approval Process) schrijft voor dat de Process Capability Index (Cpk) voor Critical-to-Quality (CTQ)-kenmerken ≥ 1,67 moet zijn, wat betekent dat de procescapaciteit de algemene industriële normen ruimschoots moet overtreffen.

• FMEA (Failure Mode and Effects Analysis) beoordeelt systematisch het Risk Priority Number (RPN) van potentiële faalmodi in SMT-lijnen (Surface Mount Technology), zoals onvoldoende soldeerpasta of BGA-leegheden, en dwingt verplichte corrigerende maatregelen af ​​voor items met een hoge RPN.

Dubbele zekerheid van ontwerp en proces: het aanpakken van thermische, mechanische en chemische uitdagingen

De fysieke uitdagingen waarmee PCBA in de auto-industrie wordt geconfronteerd, concentreren zich op drie gebieden: thermisch beheer, mechanische spanning en omgevingscorrosie. Dit vereist collaboratieve innovatie in zowel ontwerp- als productieprocessen.

1. Thermisch beheer en materiaalkeuze PCBA's die zich in de buurt van motorcompartimenten of accupakketten bevinden, moeten langdurig hoge temperaturen verdragen. Om thermische storingen te verminderen, geven ontwerpers prioriteit aan substraten met hoge Tg (glasovergangstemperatuur ≥ 170 ° C) FR-4-materialen of polyimide, waardoor wordt voorkomen dat de PCB onder invloed van hitte zacht wordt en vervormt. Voor componenten met een hoog vermogen worden Metal Core PCB's (MCPCB's) of thermische via's in combinatie met koellichamen geïntroduceerd om de warmteafvoerpaden te optimaliseren. Bovendien bieden PECVD-plasmacoatings (Plasma-Enhanced Chemical Vapour Deposition), die thermisch transparant zijn, bescherming op moleculair niveau zonder de warmteafvoer te belemmeren, waardoor ze bijzonder geschikt zijn voor compacte toepassingen met een hoge vermogensdichtheid, zoals domeincontrollers.

2. Mechanische trillingsbescherming en verbindingsversterking Trillingen zijn een van de belangrijkste oorzaken van vermoeidheidsproblemen bij soldeerverbindingen. Ontwerprichtlijnen volgen de DFM-principes: vermijd het plaatsen van grote zware componenten in spanningsconcentratiezones en geef prioriteit aan SMT boven componenten met doorlopende gaten om de spanning van de soldeerverbinding te verminderen. Voor BGA-pakketten die gevoelig zijn voor trillingen, wordt het Underfill-proces geïmplementeerd, waarbij de opening onder de chip wordt opgevuld met lijm om de spanning te verdelen. Dit kan de impactbetrouwbaarheid met verschillende ordes van grootte verbeteren. Bovendien bieden perspassingsnormen zoals IPC-9797A specificaties voor de betrouwbaarheid van connectoren onder trillingsomgevingen.

3. Conformele coating en corrosiebescherming Vocht, zoutnevel en chemische verontreinigende stoffen vormen op de lange termijn corrosiebedreigingen voor PCBA. Het selectief aanbrengen van conforme coating is standaardpraktijk. Voor sensoren of hoogfrequente signaalverbindingen kunnen traditionele coatings echter de signaalintegriteit aantasten of de thermische weerstand vergroten. In dergelijke gevallen bieden op nanotechnologie gebaseerde coatings op moleculair niveau (bijvoorbeeld plasmacoatings van P2i) een superieure oplossing, die anticondensatiebescherming biedt zonder de impedantiekarakteristieken te veranderen. Voor BGA-regio's met hoge dichtheid wordt vertrouwd op AXI (Automated X-ray Inspection) om het percentage soldeerleemtes te monitoren (doorgaans <25%) om te voorkomen dat holten de oorzaak worden van corrosie of scheurgroei.

Productie zonder defecten: Closed-Loop 3D SPI naar MES Volledige traceerbaarheid

Het kerndoel van de PCBA-productie in de auto-industrie is het benaderen van "Zero Defect". Dit doel wordt bereikt door sterk geautomatiseerde inspectie en realtime procescontrole.

In de kritische SMT-fase – het printen van soldeerpasta – blijkt uit statistieken dat 60% tot 70% van de defecten voortkomt uit printafwijkingen. Om dit aan te pakken, gebruiken toonaangevende productielijnen 3D SPI (Three-Dimensional Solder Paste Inspection) in combinatie met een gesloten feedbacksysteem dat is gekoppeld aan de printer. Wanneer SPI een trendafwijking in het volume of de hoogte van de soldeerpasta detecteert, past het systeem automatisch de rakeldruk of de snelheid van het loslaten van het stencil aan, zonder handmatige tussenkomst. Dit mechanisme houdt de Cpk van kritische parameters stabiel boven 1,67. In volgende fasen:

• AOI (Automated Optical Inspection) legt visuele defecten vast, zoals verschuivingen van componenten en overbruggingen.

• ICT (In-Circuit Testing) maakt gebruik van sondecontacten om snel te screenen op elektrische fouten zoals kortsluiting en weerstandstoleranties.

• FCT (Functional Circuit Testing) simuleert reële bedrijfsomstandigheden (bijvoorbeeld 12V/24V stroomfluctuaties) om de functionele integriteit van de PCBA te verifiëren.

Cruciaal is dat end-to-end traceerbaarheid niet onderhandelbaar is. Zoals voorgeschreven door IATF 16949, koppelt het Manufacturing Execution System (MES) het batchnummer, de plaatsingsparameters, de reflow-temperatuurprofielen en zelfs röntgenfoto's van elk onderdeel aan de uiteindelijke, lasergegraveerde unieke UID van de PCBA. In het geval van een storing in het veld kan de volledige productiegeschiedenis binnen 60 seconden worden opgehaald, waardoor een nauwkeurige insluiting en analyse van de hoofdoorzaak mogelijk is. Dit traceerbaarheidsvermogen wordt ook steeds belangrijker voor het ondersteunen van de ‘Right-to-Repair’-regelgeving.

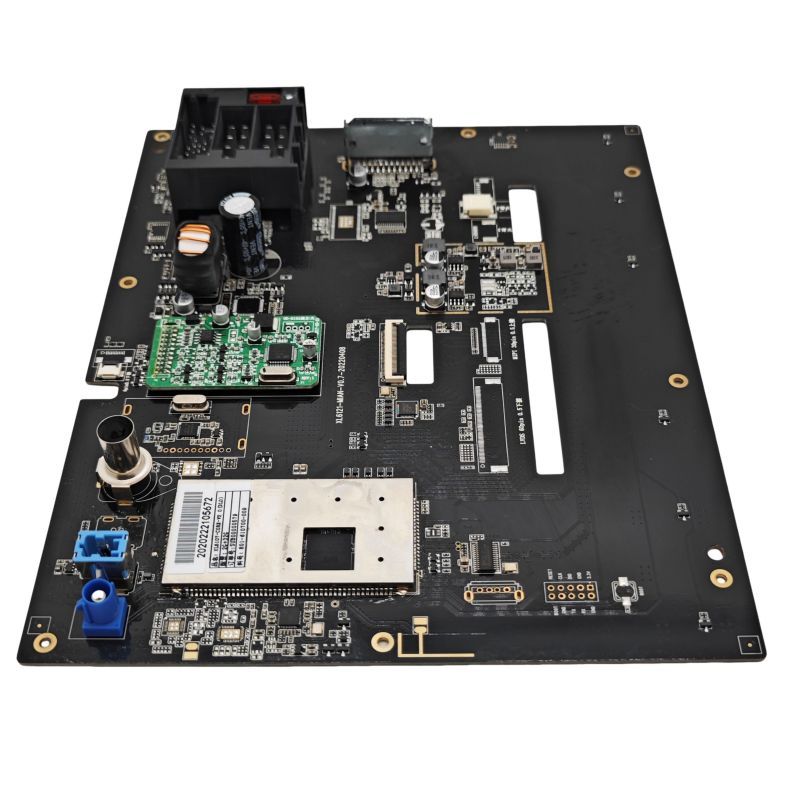

Applicatiestratificatie en systeemintegratie

PCBA-toepassingen in de auto-industrie bestrijken meerdere domeinen, van carrosseriecontrole en aandrijflijn tot intelligente cockpits en autonoom rijden. Elk scenario legt verschillende prioriteiten op:

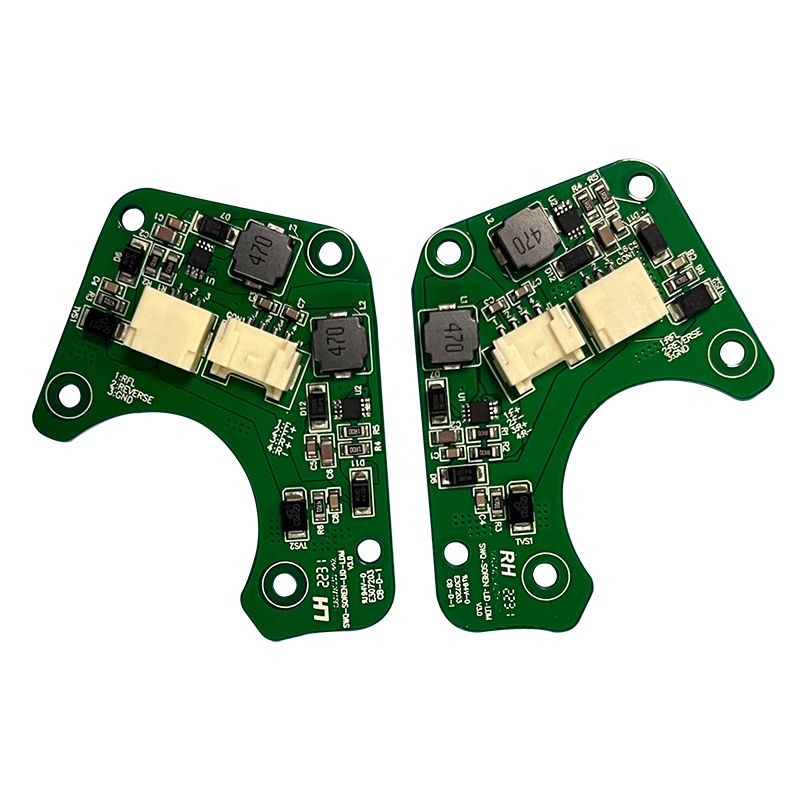

• Body Domain (BCM, Body Control Module): Benadrukt I/O-controle en een laag energieverbruik, waarbij kostengevoeligheid evenwichtige beschermingsmaatregelen vereist.

• Aandrijflijn- en veiligheidsdomeinen (ABS/ESP, antiblokkeerremsysteem/elektronisch stabiliteitsprogramma): vereisen een extreem hoge reactiesnelheid en extreme omgevingstolerantie, waardoor hoogwaardige AEC-Q100 IC's en een versterkt redundantieontwerp nodig zijn.

• Infotainmentdomein: Geeft prioriteit aan snelle signaaloverdracht (bijv. HDMI, LVDS) en elektromagnetische compatibiliteit (EMC), waarbij vaak gebruik wordt gemaakt van HDI (High-Density Interconnect) of rigid-flex-technologieën om de signaalintegriteit te optimaliseren.

Auto-PCBAis in wezen een wetenschap van determinisme. Het stelt strenge normen vast via AEC-Q en IATF 16949 om betrouwbare genen aan de bron te filteren; het geeft hardware veerkracht tegen zware omstandigheden door middel van gespecialiseerde ontwerpen en processen die zich richten op hitte, trillingen en corrosie; en het verzekert een vrijwel foutloze procesconsistentie in de massaproductie via closed-loop SPC, AOI/röntgeninspectie en MES-traceerbaarheid. Terwijl E/E-architecturen (elektrisch/elektronisch) in de automobielsector evolueren naar centrale computerplatforms, moet PCBA niet alleen hogere computerdichtheden mogelijk maken, maar ook redundantie en voorspelbaarheid van storingen bereiken binnen het functionele veiligheidskader (ISO 26262). Technologische innovatie op dit gebied blijft de auto-industrie in de richting van een veiliger, intelligenter en betrouwbaarder horizon drijven.
