Het korte antwoord: het hangt af van uw toepassing

Met 20 jaar ervaring in vermogenselektronica en foutanalyse bij industriële aandrijvingen, EV-controllers en servosystemen, heb ik gedocumenteerd hoe soldeerbeslissingen de betrouwbaarheid van motorbesturingen maken of breken. Deze gids biedt technische gegevens, vergelijkende tabellen en in de praktijk geteste aanbevelingen.

Loodvrij solderen is verplicht voor de meeste commerciële motorbesturingsproducten die naar gereguleerde markten (EU, China, Korea) worden verzonden. Er bestaan ​​echter uitzonderingen voor toepassingen onder de motorkap in de automobielsector, de lucht- en ruimtevaart en bepaalde industriële aandrijvingen, waarbij betrouwbaarheid zwaarder weegt dan de wettelijke vereisten.

Technische verschillen: loodhoudend versus loodvrij soldeer

Het begrijpen van de materiaaleigenschappen verklaart waarom deze beslissing van belang is voor PCBA’s voor motorische controle.

Legeringssamenstelling en smeltpunten

Vergelijking van mechanische betrouwbaarheid

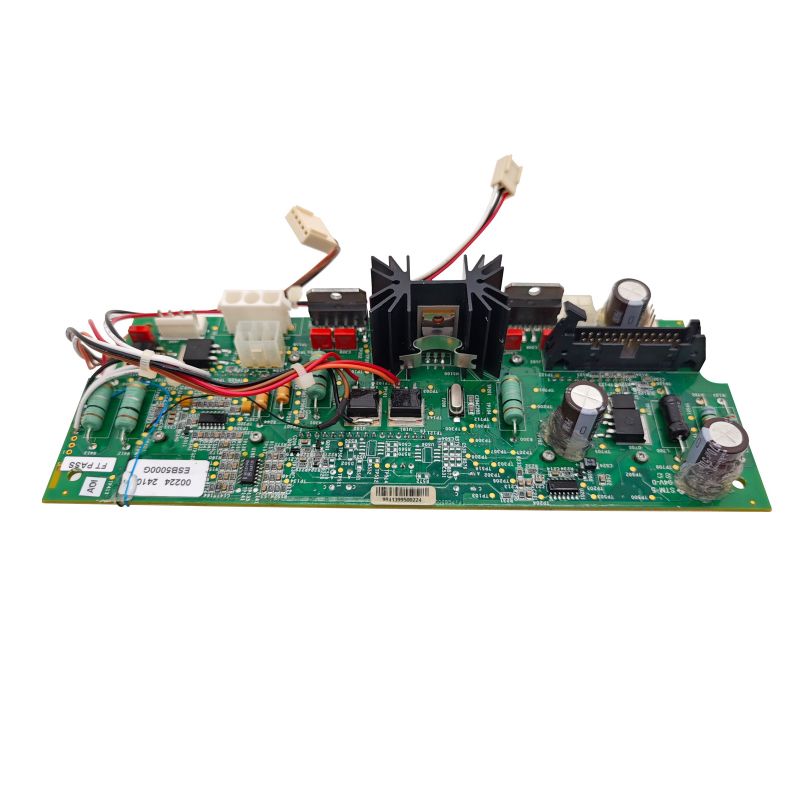

Waarom PCBA's voor motorbesturing voor unieke soldeeruitdagingen staan

Motorbesturingsassemblages ervaren spanningen die de meeste PCB's nooit tegenkomen. Deze drie factoren maken de soldeerkeuze van cruciaal belang.

1. Omgevingen met hoge trillingen

Motorcontrollers die rechtstreeks op pompen, compressoren of EV's zijn gemonteerd, ervaren continue mechanische excitatie. In één gedocumenteerd onderzoek werden identieke PCBA's vergeleken met loodhoudend versus loodvrij soldeer:

- Gelode montage:Eerste storingen na 40 uur willekeurige trillingen van 6 g (component beenbreuk)

- Loodvrije montage:Dezelfde storingsmodus na slechts 4 uur identieke trillingen

De oorzaak? Loodvrij soldeer heeft een verminderde ductiliteit. Wanneer het gewricht niet kan buigen, concentreert de trillingsspanning zich op de componentleiding, waardoor voortijdige breuken ontstaan.

2. Extreem thermisch fietsen

Motoraandrijvingen genereren warmte. Dan stoppen de motoren. Dan beginnen ze opnieuw. Een typische industriële aandrijving schakelt duizenden keren van -40°C tot +125°C.

Loodhoudend soldeervangt CTE-mismatches (thermische uitzettingscoëfficiënt) op tussen componenten en PCB's door ductiliteit.

Loodvrij soldeervormt dikkere, brosse intermetallische verbindingen (IMC's) op het gewrichtsgrensvlak. Overmatige IMC-groei verzwakt het grensvlak en versnelt de scheurinitiatie.

3. Hoge stromen en joule-verwarming

PCBA's voor motorbesturing voeren continue stromen van 5A tot 200A+. Elke soldeerverbinding ervaart zelfverhitting door I²R-verliezen.

Het belangrijkste verschil is niet de weerstand, maar de manier waarop het gewricht in de loop van de tijd omgaat met thermische belasting.

Wanneer u loodvrij soldeer MOET gebruiken

Regelgevingseisen laten in deze scenario’s weinig ruimte voor keuze.

RoHS-conforme markten

De EU, China, Zuid-Korea en vele andere rechtsgebieden beperken lood in elektronica tot 0,1% van het gewicht van homogeen materiaal. Voor producten die op deze markten worden verkocht, moet loodvrij soldeer worden gebruikt, tenzij er een specifieke vrijstelling van toepassing is.

Consumenten- en commerciële motorcontroles

Huishoudelijke apparaten (wasmachines, HVAC-ventilatoren, koelkastcompressoren)

Elektrisch gereedschap met motoraandrijving

Commerciële HVAC-controllers

Robotica voor niet-industrieel gebruik

Exportgerichte productie

Als u PCBA's voor motorbesturing produceert voor wereldwijde distributie, zorgt het onderhouden van afzonderlijke productielijnen voor lood en loodvrij voor voorraadcomplexiteit en kwaliteitsrisico's. Uniforme loodvrije verwerking is de praktische keuze.

Wanneer u loodhoudend soldeer kunt rechtvaardigen (vrijstellingen)

Bepaalde toepassingen komen in aanmerking voor RoHS-vrijstellingen of vallen geheel buiten het bereik van de regelgeving.

Elektronica onder de motorkap voor auto's

Vrijstelling 7(c)-I(geldig tot ten minste 2026) maakt leiding mogelijk op het gebied van zeer betrouwbare auto-elektronica, waarbij loodvrije alternatieven geen bewezen betrouwbaarheid hebben.

Gegevens uit de praktijk van Tier-1-leveranciers laten het volgende zien:

• Loodvrije verbindingen in motorregeleenheden vertonen een eerdere scheurvorming bij thermische cycli
• De vorming van tinwhisky's op zuivere tinafwerkingen zorgt voor kortsluitingsrisico's in afgedichte ECU's
• Veel auto-OEM's blijven loodhoudend soldeer specificeren voor veiligheidskritieke modules

Lucht- en ruimtevaart en militair

Volledige vrijstelling. Loodvrij soldeer is niet vereist voor toepassingen in de luchtvaart, defensie of ruimtevaart. Deze sectoren blijven Sn63/Pb37 gebruiken op basis van tientallen jaren aan betrouwbaarheidsgegevens.

Industriële motoraandrijvingen (levensduurvereisten van meer dan 10 jaar)

Wanneer een motorcontroller meer dan 15 jaar moet werken in een fabriek zonder airconditioning (-20°C tot +70°C omgevingstemperatuur), blijft loodhoudend soldeer de conservatieve keuze. De langetermijngegevens over thermische vermoeiing voor loodvrij gebruik onder deze omstandigheden zijn nog in ontwikkeling.

Medische apparatuur (niet-implanteerbaar)

Er bestaan ​​uitzonderingen voor veel medische elektronische apparaten waarbij de betrouwbaarheid rechtstreeks van invloed is op de veiligheid van de patiënt.

Reparatie- en vervangingsonderdelen

Vervangende PCBA's voor bestaande apparatuur met loodhoudend soldeer moeten gebruik maken van loodhoudend soldeer om de metallurgische compatibiliteit met bestaande verbindingen en componenten te behouden.

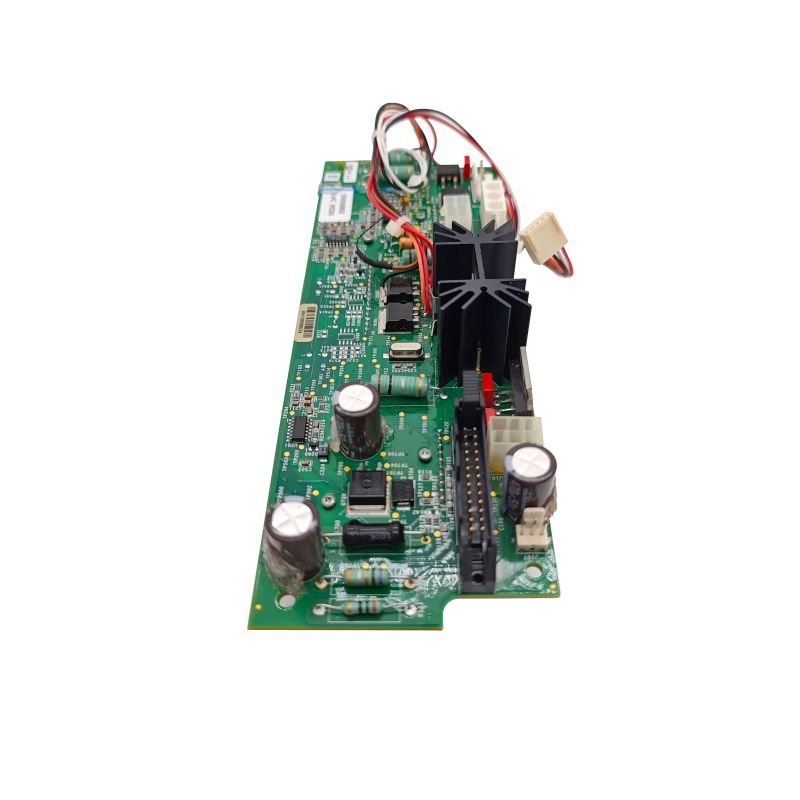

Kritieke componentoverwegingen voor PCBA voor motorbesturing

Niet alle onderdelen tolereren loodvrije soldeertemperaturen. Deze vijf categorieën vereisen speciale aandacht.

1. Temperatuurgevoelige componenten

Loodvrije reflow-pieken bij 245°C tot 260°C – substantieel hoger dan die van 220°C tot 230°C van lood.

2. Componenten met Pure Tin-afwerking

Afwerkingen van puur tin (gebruikelijk bij loodvrije componenten) kunnen na verloop van tijd geleidende snorharen vormen – een kritisch risico voor motorbedieningen met een kleine onderlinge afstand tussen de componenten.

Mitigatiestrategieën:

- Specificeer NiPdAu of matte tin-bismutafwerkingen in plaats van puur tin

- Breng een conforme coating aan op alle soldeerverbindingen

- Vermijd puur tin op componenten in gebieden met een hoge dichtheid

3. Bestaande inventaris van gelode componenten

Het gebruik van loodhoudende soldeercomponenten (bijvoorbeeld met SnPb geplateerde leidingen) in een loodvrij assemblageproces creëertproces-incompatibiliteit:

De afwerking van de componenten smelt bij 183°C, maar het loodvrije soldeer vereist 245°C+

De afwerking van de componenten kan oxideren of oplossen voordat de soldeerverbinding ontstaat

Resultaat: onbetrouwbare verbindingen, hoofd-in-kussendefecten en veldfouten

Regel:Gebruik componenten die geschikt zijn voor het soldeerproces dat ze zullen ervaren.

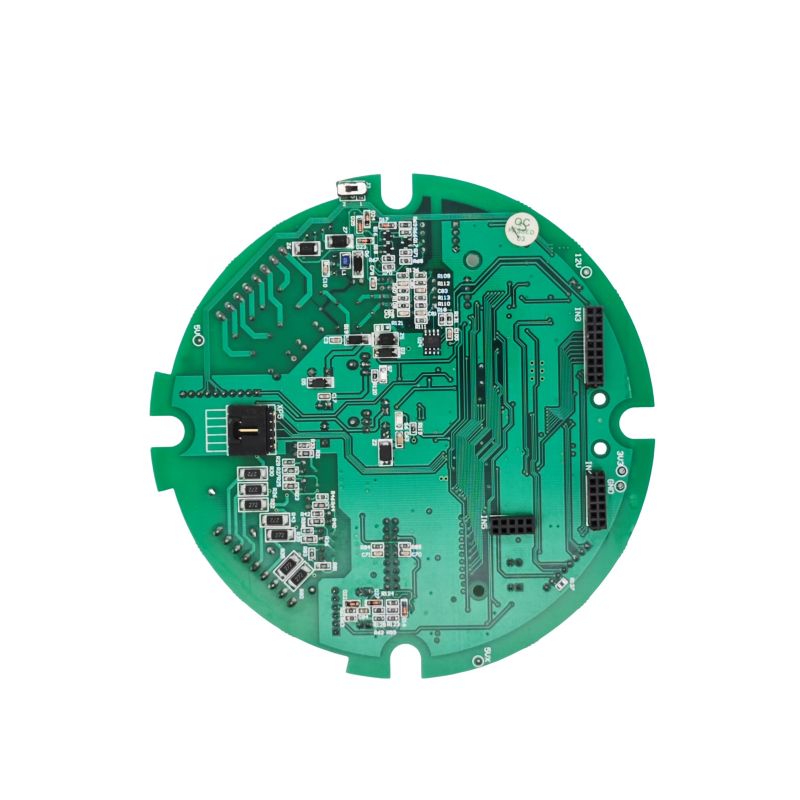

Beste praktijken voor PCBA voor loodvrije motorbesturing

Als loodvrij vereist is, maximaliseren deze praktijken de betrouwbaarheid.

Selectie van PCB-oppervlakafwerking

Aanbeveling:ENIG biedt de beste bevochtiging en langste houdbaarheid voor loodvrije montage.

Optimalisatie van het reflow-profiel

Een slecht geoptimaliseerd loodvrij reflow-profiel creëert koude voegen, holtes en broze IMC's.

Trillingsvermindering voor loodvrije gewrichten

Gezien de verminderde ductiliteit bij trillingen van loodvrij, dient u de volgende aanvullende stappen te ondernemen:

1. Oppotten / Inkapselen:Vul de behuizing rond componenten met een hoge massa (connectoren, transformatoren, grote condensatoren) met siliconen- of urethaan-ingietmassa. Hierdoor wordt de trillingsspanning weggeleid van de soldeerverbindingen.

2. Gelijmde componenten:Gebruik epoxy- of siliconenlijm onder grote apparaten voor opbouwmontage (inductoren, aluminium condensatoren).

3. Verlaag de impassehoogte van componenten:Hoge componenten met lange kabels fungeren als trilhendels. Specificeer waar mogelijk componenten met een laag profiel.

Veelgestelde vragen over PCBA voor motorbesturing

Hieronder staan ​​drie technische vragen van ontwerpers van motoraandrijvingen en productie-ingenieurs.

Vraag 1: Ik ontwerp een motorcontroller voor elektrische voertuigen voor een Tier-1-autotoeleverancier. Kan ik loodvrij soldeer gebruiken?

A:Ja, maar met aanzienlijke kwalificatietests. De meeste Tier-1-autofabrikanten gebruiken momenteel loodvrij soldeer voor nieuwe ontwerpen omdat RoHS-conformiteit vereist is voor voertuigen op de EU-markt. Er bestaan ​​echter uitzonderingen voor elektronica onder de motorkap, waarbij de gegevens over de loodvrije betrouwbaarheid onvolledig blijven.

Uw kwalificatieplan moet het volgende omvatten:

Praktisch advies:Veel OEM's in de auto-industrie blijven loodhoudend soldeer specificeren voor ECU's onder de motorkap, waarbij ze gebruik maken van de bestaande RoHS-vrijstelling. Bespreek dit met uw klant voordat u besluit loodvrij te gaan werken. Als loodvrij verplicht is, specificeer dan de ENIG-oppervlakteafwerking en conforme coating voor alle assemblages.

Vraag 2: Mijn industriële motoraandrijving viel na 18 maanden uit vanwege gebarsten soldeerverbindingen op de zes vermogens-MOSFET's. De montage maakt gebruik van SAC305 loodvrij soldeer. Wat ging er mis?

A:Dit is een klassiek falen door thermische vermoeiing. Hier is de diagnostische volgorde:

Stap 1 - Onderzoek de scheurlocaties:Kijk onder een microscoop naar de interface tussen de MOSFET-kabel en de soldeerfilet. Als de scheur langs de laag van de intermetallische verbinding (IMC) loopt, wordt de IMC tijdens het terugvloeien te dik.

Stap 2 - Controleer uw reflowprofiel:Voor SAC305 mag de tijd boven liquidus (TAL) maximaal 60 tot 90 seconden bedragen. Als uw TAL langer is dan 120 seconden, kan de IMC-dikte groter zijn dan 10 µm (de brosse zone begint boven 5 µm).

Stap 3 - Meet de temperatuurstijging op het MOSFET-drainpad:Meet met een infraroodcamera de padtemperatuur bij volledige belasting. Als deze de 110°C overschrijdt, is de thermische cyclusdelta (ΔT) te groot.

Stap 4 - Controleer op éénpuntsmontage:Krachtige MOSFET's met grote thermische pads (DPAK, D2PAK, TO-263) die geen thermische via's hebben of holtes onder de pad hebben, ervaren hotspots. Maak een röntgenfoto van de gewrichten; lege ruimten van meer dan 25% van het kussenoppervlak zijn onaanvaardbaar.

Aanbevolen oplossingen (in volgorde van prioriteit):

1. Reduceer ΔT:Voeg een koellichaam toe of verbeter de luchtstroom om MOSFET-pads bij volledige belasting onder de 90 °C te houden.

2. Voeg thermische via's toe:Plaats onder elke MOSFET-pad een reeks via's van 0,3 mm (gevuld en afgedekt) om warmte naar het aardvlak van de PCB te trekken.

3. Gebruik een zilverarme legering:Overweeg SAC105 (1% Ag) in plaats van SAC305. Een lager zilvergehalte verhoogt de ductiliteit en de thermische vermoeidheidsweerstand ten koste van een iets hoger smeltpunt.

4. Pot de MOSFET's:Breng thermisch geleidende potgrond aan over de MOSFET's. Dit dempt thermische cyclusstress en draagt ​​warmte over.

Vraag 3: Ik moet een PCBA voor motorbesturing repareren die oorspronkelijk loodhoudend soldeer gebruikte. Kan ik voor de reparatie loodvrij soldeer gebruiken?

A:Technisch gezien wel, maar niet aanbevolen. Dit is waarom:

Probleem 1 - Gemengde metallurgie:Loodvrij soldeer (SAC305) mengt niet goed met resterend loodhoudend soldeer (Sn63/Pb37). De resulterende legering heeft een onvoorspelbaar smeltpunt (doorgaans 190°C tot 210°C) en vormt zwakke, korrelige verbindingen die vatbaar zijn voor scheuren.

Probleem 2 - Temperatuurconflict:Om loodvrij soldeer goed te laten vloeien, hebt u een soldeerboutpunt van 370°C tot 400°C nodig. Deze temperatuur kan:

Delamineer het PCB-pad van het FR4-substraat

Beschadig aangrenzende componenten (vooral elektrolytische condensatoren)

Smelt nabijgelegen plastic connectoren

Aanbevolen reparatieprotocol:

Als u loodvrij moet gebruiken op een loodhoudend bord:Verwijder 100% van het bestaande soldeer uit het reparatiegebied met behulp van een vacuümdesoldeerstation. Inspecteer onder vergroting: eventueel achtergebleven loodhoudend soldeer zal de nieuwe verbinding vervuilen. Ga vervolgens verder met loodvrij solderen bij 370°C met actieve flux.

Beslissingsmatrix: lood versus loodvrij voor PCBA voor motorbesturing

Gebruik deze tabel als leidraad voor uw soldeerkeuze.

Loodvrij solderen is wettelijk vereist voor de meeste PCBA's voor motorbesturing die naar gereguleerde markten worden verzonden. De materiaaleigenschappen van loodvrije legeringen – hogere brosheid, dikkere IMC-vorming, tinwhiskerrisico – zorgen echter voor reële betrouwbaarheidsproblemen bij toepassingen met hoge trillingen en thermische cycli.

Voor verplichte loodvrije toepassingen:

Gebruik ENIG oppervlakteafwerking voor de beste bevochtiging

Controleer het reflowprofiel zorgvuldig (TAL 60-90 seconden, piek 245-260°C)

Voeg potgrond of lijm toe voor componenten met een hoge massa

Breng een conforme coating aan om tinnen snorharen te verminderen

Voor toepassingen die in aanmerking komen voor vrijstellingen (automobiel onder de motorkap, industrieel 10+ jaar, lucht- en ruimtevaart, medisch):

- Loodhoudend soldeer (Sn63/Pb37) blijft de gouden standaard voor betrouwbaarheid

- De combinatie van ductiliteit, trillingsbestendigheid en tientallen jaren aan veldgegevens is moeilijk te vervangen

Voor reparaties:Overeenkomen met de originele soldeerlegering. Gemengde metallurgie creëert onvoorspelbare, onbetrouwbare verbindingen.

Het besluit balanceert uiteindelijk de naleving van de regelgeving en de betrouwbaarheid in het veld. Voor consumentenproducten met een verwachte levensduur van 3-5 jaar is loodvrij volwassen en betrouwbaar. Voor veiligheidskritische motorbedieningen of motorbedieningen met een lange levensduur moet u de vrijstelling nastreven en loodhoudend soldeer gebruiken.
