Gameconsole PCBA beheersen: een complete technische walkthrough

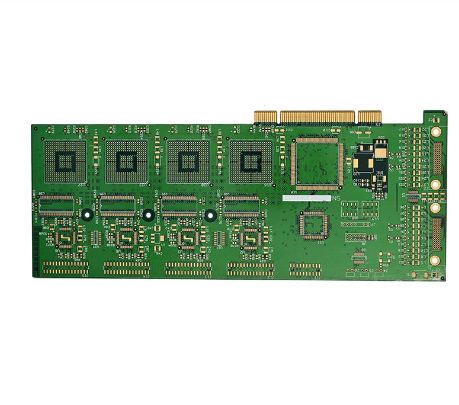

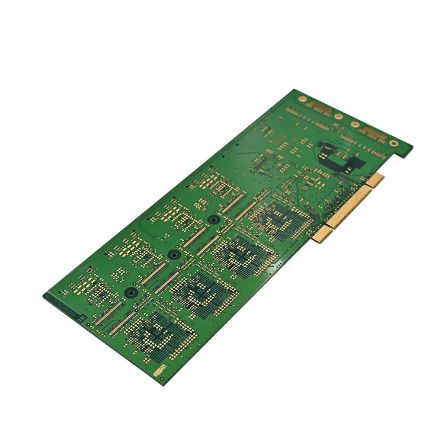

De PCBA (Printed Circuit Board Assembly) van een gameconsole is het 'hart': hij bevat de processor, het geheugen, de beeldschermstuurprogramma's en alle randapparatuurinterfaces. Of u nu een retro-handheld of een modern draagbaar spelapparaat bouwt, deze gids begeleidt u door het hele proces.

Eerst plannen: definieer uw gameconsole

Door tijd te investeren in de planning voordat u een soldeerbout ter hand neemt, bespaart u zich later veel kopzorgen.

1. Definieer uw doelen en kernspecificaties

Denk goed na over wat voor soort gameconsole je wilt bouwen:

• Retrostijl: voert 8-bits of 16-bits geëmuleerde games uit, lage prestatievereisten, ideaal voor beginners. Een typisch voorbeeld is een Arduboy-compatibel apparaat dat een 16 MHz ATmega32u4 gebruikt en een 128 x 64 OLED-scherm aanstuurt.

• Moderne stijl: draait op Linux, emuleert PSP of systemen van hoger niveau. Dit vereist een krachtigere kern – bijvoorbeeld een Raspberry Pi 3B+ met een 7-inch IPS-scherm, plus speciaal energiebeheer en uitbreidingsknoppenborden.

2. Selecteer de kerncomponenten

Hier is een typische stuklijst voor aspelconsole PCBA:

Pro-tip: Controleer altijd de spannings- en logicaniveaus (3,3 V versus 5 V) voor alle componenten om er zeker van te zijn dat ze goed kunnen communiceren.

Circuitontwerp en prototypering

Zodra de planning klaar is, ga je naar de kern van PCBA-ontwikkeling: ontwerp en productie.

1. Schema en PCB-indeling

Gebruik een EDA-tool (KiCad, Altium Designer, EAGLE) om het volgende te voltooien:

• Teken het schema: Sluit de IC-pinnen van de processor, het beeldscherm, de knoppen, de opslag en het energiebeheer correct aan.

• PCB-indeling: Plaats de hoofdprocessor dicht bij de beeldschermconnector om snelle signaalpaden te verkorten. Maak stroom- en aardingssporen breder en gebruik een stevig aardvlak om elektromagnetische interferentie (EMI) te verminderen.

• Voer DRC uit: Voer Design Rule Checks uit om ervoor te zorgen dat spoorbreedtes en spelingen voldoen aan de mogelijkheden van uw fabrikant.

2. Prototyping en stuklijstvoorbereiding

Exporteer Gerber-bestanden en stuur ze naar een PCB-fabriek voor prototyping. Begin ondertussen met het inkopen van componenten. Houd er rekening mee dat speciale IC's en connectoren een levertijd van 12 tot 24 weken kunnen hebben, dus plan vooruit.

 PCBA-assemblage – Solderen en monteren

Zodra je de kale printplaat hebt ontvangen, is het tijd om te solderen en te monteren. Kies de methode die bij uw vaardigheidsniveau past.

1. Solderen van SMT-componenten (opbouwmontage)

Voor kleine SMD-onderdelen zoals weerstanden en condensatoren maakt het professionele proces gebruik van pick-and-place + reflow-solderen. In een doe-het-zelfscenario kunt u:

• Handsolderen: gebruik een pincet om het onderdeel te positioneren, verwarm het kussentje en de pin met uw ijzeren punt en voer de soldeerdraad in.

• Reflow: Breng soldeerpasta aan op de pads, plaats componenten en verwarm de PCB op een kookplaat totdat de pasta smelt (~190°C).

2. Solderen van THT-componenten (doorvoergat)

Knoppen, batterijhouders, pinheaders en soortgelijke onderdelen worden vanaf de bovenkant ingebracht en aan de onderkant gesoldeerd.

Soldeertips:

• Soldeer eerst de kortere componenten (weerstanden, condensatoren) en daarna de grotere (headers, sockets).

• Stel de temperatuur van het strijkijzer in op ~300°C en houd elk gewricht minder dan 5 seconden verwarmd om beschadiging van het onderdeel of de pad te voorkomen.

• Let goed op de polariteit van LED's, elektrolytische condensatoren en accukabels (rood = positief, zwart = negatief).

Firmware en software

Als de hardware is gemonteerd, is je console slechts een ‘lichaam’; hij heeft firmware nodig om tot leven te komen.

1. Stel de ontwikkelomgeving in: Installeer Arduino IDE, Raspberry Pi OS of gelijkwaardige toolchains voor de door u gekozen processor. Voor een Arduino Pro Micro-gebaseerd project installeert u de Arduboy2-bibliotheek.

2. De firmware schrijven/flashen: De firmware zorgt voor de hardware-initialisatie, leest knopinvoer, stuurt het display aan en voert de spellogica uit. Beginners moeten beginnen met open-sourceprojecten (zoals Arduboy-gamebibliotheken) om te leren hoe ze games kunnen porten.

3. Games laden: Voor consoles met microSD-ondersteuning plaatst u game-ROM-bestanden op de kaart; de firmware leest ze en voert ze vanaf daar uit.

Testen en verificatie

Dit is de stap naar kwaliteitsborging – sla deze nooit over.

1. Inspectie vóór het inschakelen: Gebruik een multimeter om te controleren op kortsluiting tussen de voeding en de aarde. Controleer de polariteit en oriëntatie van alle onderdelen nogmaals.

2. Inschakeltest: Schakel eerst de stroom in zonder dat het hoofd-IC is geplaatst en controleer of elke stroomrail (bijvoorbeeld 3,3 V, 5 V) correct wordt uitgevoerd. Installeer vervolgens de processor en test de basisfunctionaliteit.

3. Functionele test: Test knopingangen, displayuitgang, audio en opladen één voor één. Gebruik testcode die door elke functie loopt om te controleren of elke regel werkt.

4. Gameplaytest: voer een game continu uit gedurende 15-30 minuten. Houd de stabiliteit van het scherm, de reactiesnelheid van de knoppen en de algehele temperatuurstijging in de gaten.

Geavanceerde tips en veelvoorkomende valkuilen

• Thermisch ontwerp: Hoogwaardige kernen (bijv. Raspberry Pi) genereren aanzienlijke warmte – houd rekening met koellichamen of ventilatiegaten in zowel de PCB-indeling als het behuizingsontwerp.

• EMI (Elektromagnetische Interferentie): Gebruik voor snelle digitale signalen differentiële paren en omring ze met aardsporen om ruis te verminderen.

• DFM (Design for Manufacturability): Als u productie in kleine batches plant, raadpleeg dan uw PCBA-fabriek vroeg in de ontwerpfase om er zeker van te zijn dat uw lay-out overeenkomt met hun productiemogelijkheden.
