PCBA voor industriële gegevensverzameling

Unixplore Electronics is sinds 2008 gespecialiseerd in one-stop-turnkey-productie en levering voor industriële data-acquisitie PCBA in China met certificering van ISO9001:2015 en PCB-assemblagestandaard IPC-610E, die veel wordt gebruikt in verschillende industriële besturingsapparatuur en automatiseringssystemen.

Model:UE-132

Stuur onderzoek

Productomschrijving

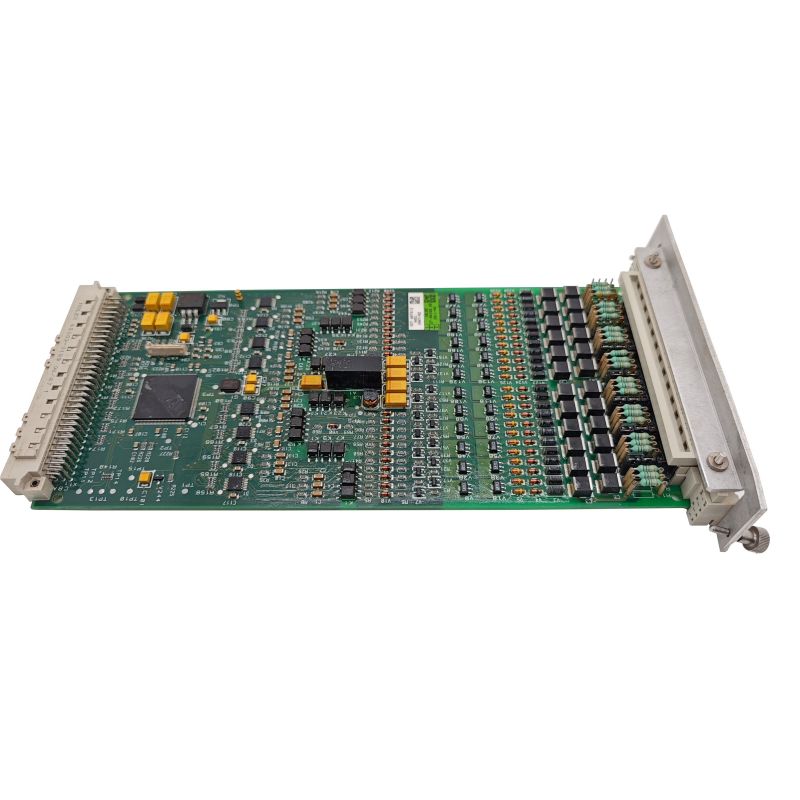

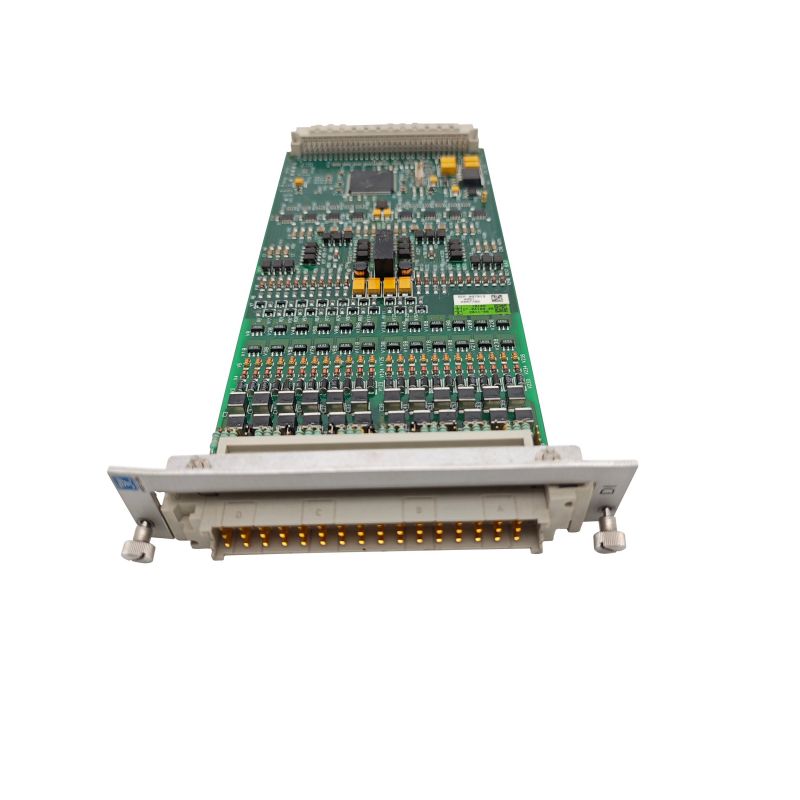

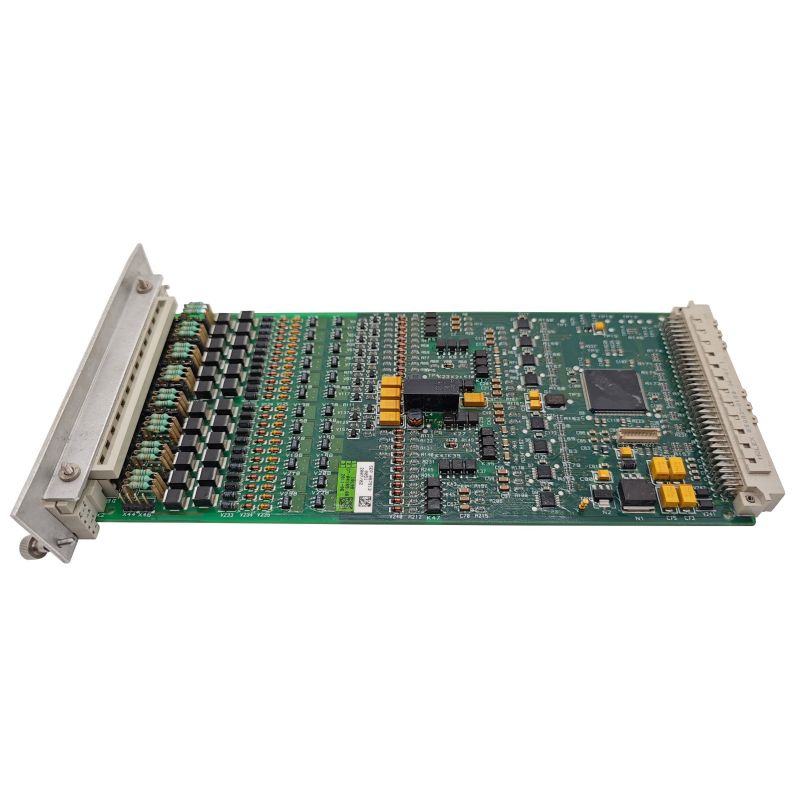

Wat is PCBA voor industriële gegevensverzameling?

Unixplore Electronics is er trots op u dit aan te biedenIIndustriële gegevensverzameling PCBA. Ons doel is ervoor te zorgen dat onze klanten volledig op de hoogte zijn van onze producten en hun functionaliteit en kenmerken. Wij nodigen oprecht nieuwe en oude klanten uit om met ons samen te werken en samen naar een welvarende toekomst te gaan.

PCBA voor industriële data-acquisitie is een ingebed systeem dat kan worden geïnstalleerd op industriële automatiseringsapparatuur om fysieke hoeveelheden, signalen, status en andere informatie te verzamelen en deze om te zetten in digitale signalen om daaropvolgende gegevensverwerking en -analyse te vergemakkelijken. Dit apparaat wordt meestal gebruikt in besturingssystemen voor industriële automatisering en heeft de volgende hoofdfuncties:

Verzamel signalen:Ontvang analoge signalen/digitale signalen van verschillende sensoren en instrumenten, en verzamel en organiseer de signalen.

Signaalverwerking:Zet de verzamelde signalen om in digitale signalen en voer voorbewerking, filtering, versterking, beoordeling en andere verwerking van de signalen uit om de betrouwbaarheid en nauwkeurigheid van de signalen te verbeteren.

Signaaluitgang:Voer het verwerkte signaal uit naar de hoofdbesturingskaart, industriële computer of andere apparatuur om de gegevensoverdracht en opslag te voltooien.

Data communicatie:Ondersteunt meerdere communicatieprotocollen en interfaces om gegevens naar de cloud of andere slimme apparaten te verzenden om meer monitoring- en analyseactiviteiten te realiseren.

Het heeft flexibiliteit en betrouwbaarheid op industrieel niveau en is over het algemeen geschikt voor gegevensverzameling, monitoring en controle op industrieel gebied. Omdat hij over een verscheidenheid aan interfaces en communicatieprotocollen beschikt, kan hij met veel verschillende slimme apparaten en computers worden verbonden en is hij geschikt voor gangbare communicatieprotocollen zoals Bluetooth, Wi-Fi, Zigbee en Modbus.

Unixplore biedt één aanspreekpuntTURN-KEYservice voor uw EMS-project. Neem gerust contact met ons op voor uw boardbouw, wij kunnen binnen 24 uur na ontvangst een offerte makenGerber-bestandEnBOM-lijst!

Industriële gegevensverwerving PCBA-productie

* Gerberbestand en stuklijst aangeleverd door opdrachtgever
* Blanke PCB gemaakt, componenten door ons aangekocht
* PCB-fabricage met volledig gemonteerde onderdelen
* 100% functie getest op OK vóór verzending
* RoHS-conform, loodvrij productieproces
* Snelle levering, met onafhankelijk ESD-pakket
* One-stop elektronische productieservice voor PCB-ontwerp, PCB-lay-out, PCB-fabricage, aanschaf van componenten, PCB SMT- en DIP-assemblage, IC-programmering, functietest, verpakking en levering

Unixplore PCB- en PCB-assemblagemogelijkheden

Parameter	Vermogen
Lagen	1-40 lagen
Montagetype	Through-hole (THT), opbouwmontage (SMT), gemengd (THT+SMT)
Minimale componentgrootte	0201(01005 metrisch)
Maximale componentgrootte	2,0 inch x 2,0 inch x 0,4 inch (50 mm x 50 mm x 10 mm)
Componentpakkettypen	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, ONDERDOMPELING, SLOKJE, ENZ.
Minimale padafstand	0,5 mm (20 mil) voor QFP, QFN, 0,8 mm (32 mil) voor BGA
Minimale spoorbreedte	0,10 mm (4 mil)
Minimale traceervrijheid	0,10 mm (4 mil)
Minimale boorgrootte	0,15 mm (6 mil)
Maximale bordgrootte	18 inch x 24 inch (457 mm x 610 mm)
Borddikte	0,0078 inch (0,2 mm) tot 0,236 inch (6 mm)
Bordmateriaal	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Hoge Frequentie, FPC, Rigid-Flex, Rogers, enz.
Oppervlakteafwerking	OSP, HASL, Flash Gold, ENIG, Gold Finger, enz.
Soort soldeerpasta	Loodhoudend of loodvrij
Koperdikte	0,5 oz – 5 oz
Montageproces	Reflow-solderen, golfsolderen, handmatig solderen
Inspectiemethoden	Geautomatiseerde optische inspectie (AOI), röntgenstraling, visuele inspectie
Testmethoden in eigen huis	Functionele test, sondetest, verouderingstest, hoge en lage temperatuurtest
Doorlooptijd	Bemonstering: 24 uur tot 7 dagen, massarun: 10 - 30 dagen
PCB-assemblagenormen	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasse II

Unixplore EMS-service met toegevoegde waarde

● IC-voorprogrammeerservice met bestanden in het formaat HEX, ELF en BIN.
● Industriële data-acquisitie PCBA-functietestopstelling aangepast aan de testvereisten van de klant
● Kistenbouwservice, inclusief de productie van kunststof en metalen behuizingen en onderdelen
● Conformele coating inclusief selectieve lakcoating, epoxyharsingoten
● Kabelboom en kabelmontage
● Assemblage van het eindproduct, inclusief doos, scherm, membraanschakelaar, etikettering en op maat gemaakte kartonnen of retailverpakking.
● Diverse tests van derden voor PCBA zijn op aanvraag verkrijgbaar
● Hulp bij productcertificering

PCBA-productieprocedure

1.Automatisch printen van soldeerpasta
2.soldeerpasta printen gedaan
3.SMT-pick-and-place
4.SMT pick-and-place klaar
5.klaar voor reflow-solderen
6.reflow-solderen gedaan
7.klaar voor AOI
8.AOI-inspectieproces
9.Plaatsing van THT-componenten
10.golfsoldeerproces
11.THT-montage voltooid
12.AOI-inspectie voor THT-montage
13.IC-programmering
14.functietest
15.QC-controle en reparatie
16.PCBA-conforme coatingproces
17.ESD-verpakking
18.Klaar voor verzending

Verpakking

Voor PCBA

Voor eindproduct
