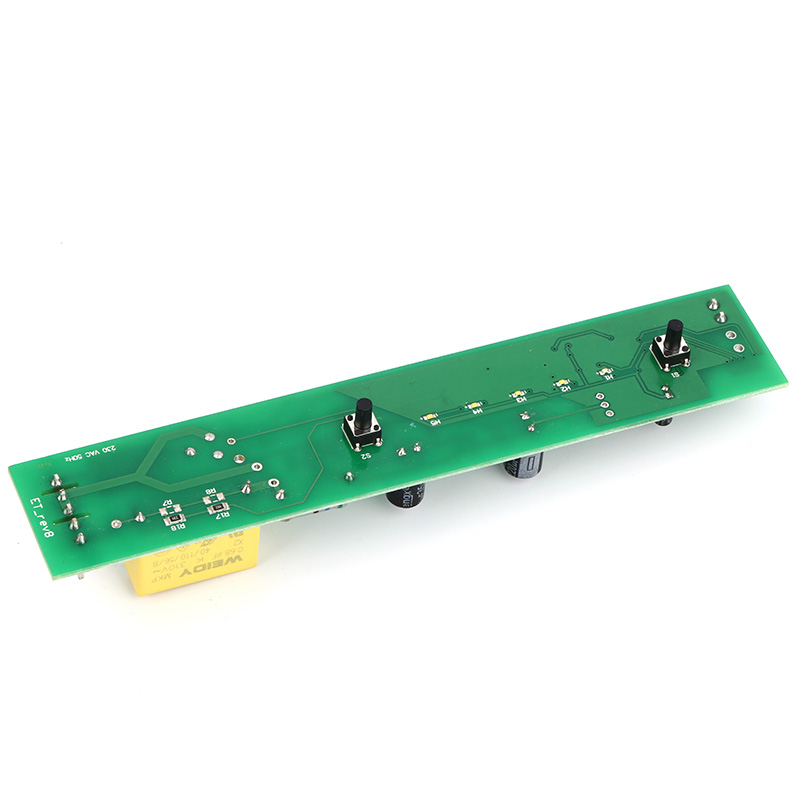

wasmachine PCBA

Unixplore Electronics is een Chinees bedrijf dat zich sinds 2008 richt op het creëren en produceren van eersteklas PCBA voor wasmachines. We beschikken over certificeringen volgens ISO9001:2015 en IPC-610E PCB-assemblagenormen.

Model:UE-205

Stuur onderzoek

Productomschrijving

Hoe rode lijm te gebruiken tijdens het assemblageproces van wasmachine PCBA

● Papierversnipperaar PCBA Functietestopstelling aangepast aan de testvereisten van de klantwasmachine PCBA in de vorm van OEM- en ODM-type sinds 2011.

Bij de montage van PCBA-wasmachines wordt rode lijm gebruikt om componenten te helpen repareren en beschermen, waardoor de betrouwbaarheid en duurzaamheid van de printplaat wordt verbeterd. Hieronder volgen de algemene stappen voor het gebruik van rode lijm:

Voorbereiding:Bereid de benodigde rode lijm en het gereedschap voor en zorg ervoor dat het werkoppervlak schoon en netjes is.

Toepassingslocatie bepalen:Bepaal op basis van het PCBA-ontwerp van de wasmachine en de locatie- en aansluitvereisten van de componenten de locaties waar rode lijm moet worden aangebracht.

Rode lijm aanbrengen:Gebruik geschikt gereedschap (zoals een injectiespuit of handapplicator) om de rode lijm gelijkmatig aan te brengen of te stippelen op de plekken op de printplaat die gerepareerd moeten worden. Zorg ervoor dat de rode lijm het gebied bedekt dat bescherming nodig heeft, maar breng niet te veel aan om te voorkomen dat de normale verbinding van componenten wordt aangetast.

Rode lijm uitharden:Afhankelijk van de uithardingsvereisten van de rode lijm (meestal in een temperatuurgecontroleerde oven of door UV-uitharding), plaatst u de PCBA-wasmachine in een geschikte omgeving om de rode lijm uit te harden. Zorg ervoor dat de uithardingstijd en -temperatuur voldoen aan de aanbevelingen van de fabrikant van de rode lijm.

Opruimen:Nadat de rode lijm volledig is uitgehard, verwijdert u voorzichtig eventuele overtollige rode lijm en zorgt u ervoor dat deze de normale werking van de PCBA-wasmachine niet beïnvloedt. Voor het reinigen kunnen specifieke reinigingsmiddelen of gereedschappen worden gebruikt.

Inspectie en testen:De PCBA van de wasmachine die met rode lijm is bevestigd, moet worden geïnspecteerd en getest om te garanderen dat de componenten correct zijn aangesloten, dat de circuits in de wasmachine onbelemmerd zijn en dat het aanbrengen van rode lijm de prestaties van de printplaat niet beïnvloedt.

Door op de juiste manier rode lijm te gebruiken, kunnen de componenten van de PCBA van de wasmachine effectief worden bevestigd en beschermd, waardoor de betrouwbaarheid en stabiliteit van het bord worden verbeterd. Veiligheidsmaatregelen en het naleven van de vereisten voor het uitharden van rode lijm moeten tijdens het gebruik in acht worden genomen om de montagekwaliteit en betrouwbaarheid van de PCBA-wasmachine te garanderen.

Unixplore biedt een alles-in-één service voor uwEMSEnPCB-assemblageprojecten. Neem gerust contact met ons op voor uw boardbouw, wij kunnen binnen 24 uur na ontvangst een offerte makenGerber-bestandEnBOM-lijst!

wasmachine PCBA Vervaardiging

* Gerberbestand en stuklijst aangeleverd door opdrachtgever
* Kale PCB geproduceerd, componenten door ons aangekocht
* PCB-fabricage met volledig gemonteerde onderdelen
* 100% functioneel getest vóór verzending
* RoHS-conform, loodvrij productieproces
* Snelle levering, met onafhankelijk ESD-pakket
* One-stop elektronische productieservice voor PCB-ontwerp, PCB-lay-out, PCB-fabricage, aanschaf van componenten, PCB SMT- en DIP-assemblage, IC-programmering, functietest, verpakking en levering

Unixplore PCB- en PCB-assemblagemogelijkheden

Parameter	Vermogen
Lagen	1-40 lagen
Montagetype	Through-hole (THT), opbouwmontage (SMT), gemengd (THT+SMT)
Minimale componentgrootte	0201(01005 metrisch)
Maximale componentgrootte	2,0 inch x 2,0 inch x 0,4 inch (50 mm x 50 mm x 10 mm)
Componentpakkettypen	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, ONDERDOMPELING, SLOKJE, ENZ.
Minimale padafstand	0,5 mm (20 mil) voor QFP, QFN, 0,8 mm (32 mil) voor BGA
Minimale spoorbreedte	0,10 mm (4 mil)
Minimale traceringsvrijheid	0,10 mm (4 mil)
Minimale boorgrootte	0,15 mm (6 mil)
Maximale bordgrootte	18 inch x 24 inch (457 mm x 610 mm)
Borddikte	0,0078 inch (0,2 mm) tot 0,236 inch (6 mm)
Bordmateriaal	CEM-3,FR-2,FR-4, High-Tg, HDI, Aluminium, Hoge Frequentie, FPC, Rigid-Flex, Rogers, enz.
Oppervlakteafwerking	OSP, HASL, Flash Gold, ENIG, Gold Finger, enz.
Soort soldeerpasta	Loodhoudend of loodvrij
Koperdikte	0,5 oz – 5 oz
Assemblageproces	Reflow-solderen, golfsolderen, handmatig solderen
Inspectiemethoden	Geautomatiseerde optische inspectie (AOI), röntgenstraling, visuele inspectie
Testmethoden in eigen huis	Functionele test, sondetest, verouderingstest, hoge en lage temperatuurtest
Doorlooptijd	Bemonstering: 24 uur tot 7 dagen, massarun: 10 - 30 dagen
PCB-assemblagenormen	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasse II

Unixplore EMS-service met toegevoegde waarde

● IC-voorprogrammeerservice met bestand in het formaatHEX,ELFEnBIN.
● wasmachine PCBA Functioneel testopstelling aangepast aan de testvereisten van de klant
● Kistenbouwservice, inclusief de productie van kunststof en metalen behuizingen en onderdelen
● Conformele coating inclusief selectieve lakcoating, epoxyharsingoten
● Kabelboom en kabelmontage
● Assemblage van het eindproduct, inclusief doos, scherm, membraanschakelaar, etikettering en op maat gemaakte kartonnen of retailverpakking.
● Diverse tests van derden voor PCBA zijn op aanvraag verkrijgbaar
● Hulp bij productcertificering

PCBA-productieprocedure
