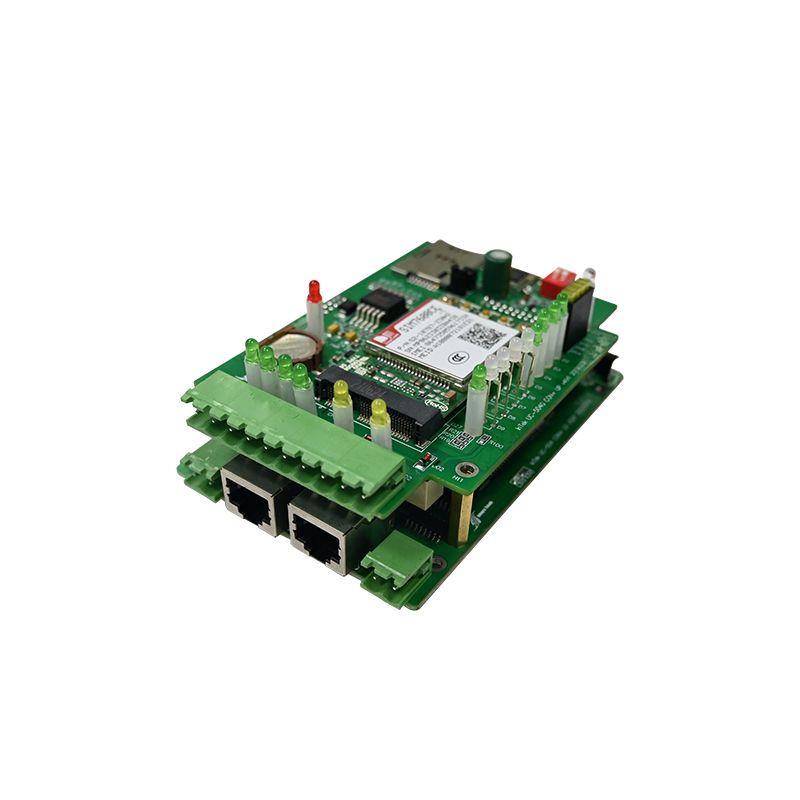

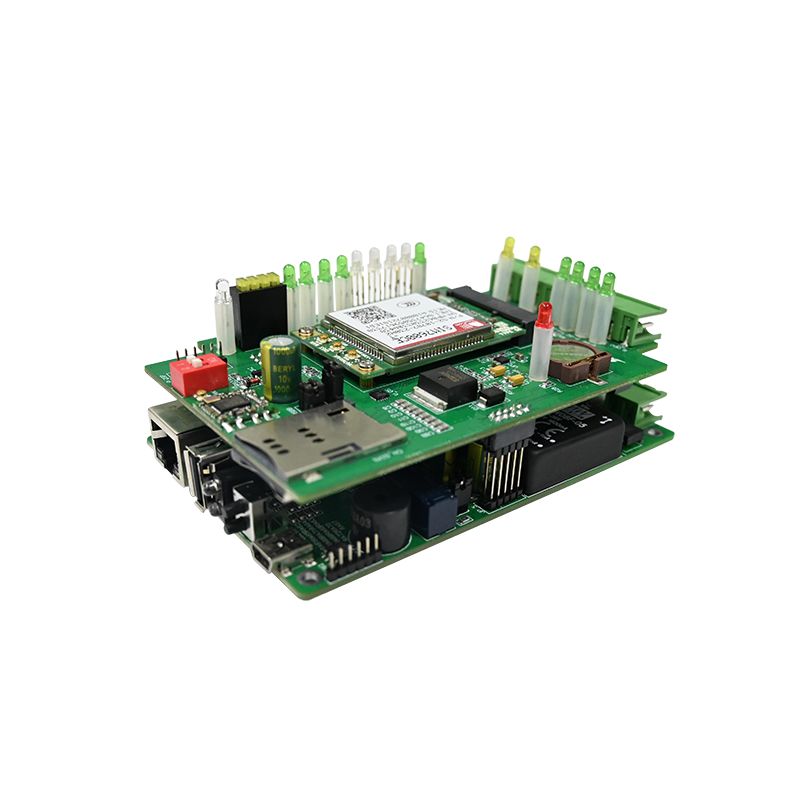

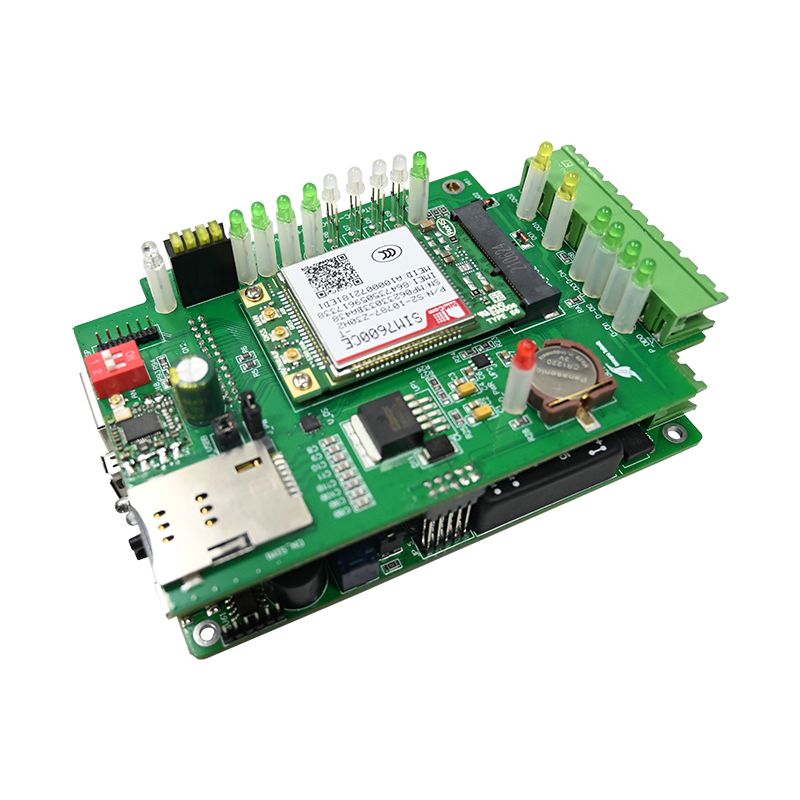

Toegangscontrole PCBA

UNIXPLORE-toegangControle PCBAis ontwikkeld voor merken van beveiligingsapparatuur, integrators van toegangscontrolesystemen en leveranciers van intelligente gebouwoplossingen die op zoek zijn naar betrouwbare en schaalbare oplossingen voor elektronische toegangscontrole. Deze PCBA voor toegangscontrole van commerciële kwaliteit combineert snelle authenticatieverwerking, stabiele relaiscontrole, gecodeerde communicatie en flexibel offline beheer in een compact en duurzaam PCB-platform.

Wat is een toegangscontrole-PCBA?

Een toegangscontrole-PCBA is het elektronische brein in kaartlezers, toetsenborden, biometrische scanners en deurcontrollers. Het verwerkt inloggegevens, neemt authenticatiebeslissingen en activeert slotactuators. In tegenstelling tot borden voor algemeen gebruik moet een PCBA kunnen omgaan met encryptie op beveiligingsniveau, fail-safe relaislogica en ononderbroken stroom tijdens korte stroomuitval.

Het selecteren van de verkeerde toegangscontrole-PCBA leidt tot deuraanvallen die niet vergrendelen, het verifiëren van inloggegevens duurt slechts enkele seconden, of volledige systeemblokkeringen tijdens perioden met veel verkeer.

Kernfuncties van een toegangscontrole-PCBA

• Lezen van inloggegevens – Wiegand-, OSDP- of seriële invoer van RFID/verborgen-kaartlezers
• Authenticatielogica – Ingebouwde database (offline) of doorsturen naar hostcontroller
• Relaisbediening – Droge contactuitgangen voor magnetische sloten of elektrische deuropeners
• Ingangsbewaking – Deurpositiesensor (reedschakelaar) en knop voor vertrekverzoek (REX).
• Anti-sabotagedetectie – Behuizing open sensor en geheugensabotagebeveiliging

Typisch Aptoepassingen

Gedetailleerde technische parameters

De volgende specificaties vertegenwoordigen een PCBA voor toegangscontrole van commerciële kwaliteit die geschikt is voor kantoren, appartementen en industriële faciliteiten.

Elektrische kenmerken

Invoer- en uitvoerinterfaces

Geheugen en gebruikerscapaciteit

Fysiek en milieu

• Afmetingen bord – 85 mm x 55 mm (standaard) of 100 mm x 70 mm (met behuizing)
• Montage – Vier gaten van 3,5 mm voor afstandhouders
• Bedrijfstemperatuur – -20°C tot +65°C
• Opslagtemperatuur – -40°C tot +85°C
• Vochttolerantie – 10% tot 90% RH (niet-condenserend)
• Batterijback-up – Optioneel 3,7 V Li-ion- of 12 V-loodzuurlaadcircuit

Beveiligingsfuncties

• Encryptie – AES-128 voor OSDP-communicatie
• Sabotagedetectie – Behuizing open activeert relaisblokkering en alarmuitgang
• Watchdog-timer – Automatische reset na 5 seconden processorblokkering
• Bescherming tegen flashgeheugen – Checksum-verificatie bij het opstarten

Hoe deze toegangsbeheer-PCBA zich verhoudt

Veelgestelde vragen over toegangscontrole PCBA

Deze drie vragen worden gesteld door integrators van beveiligingssystemen, facility managers en hardware-ingenieurs die PCBA-oplossingen voor toegangscontrole evalueren.

Vraag 1: Wat is het verschil tussen fail-secure en fail-safe relaisconfiguraties op een toegangscontrole-PCBA, en welke moet ik gebruiken?

Antwoord:Het verschil bepaalt of de deuren vergrendelen of ontgrendelen tijdens een stroomstoring. Fail-secure (ook wel power-to-open genoemd) betekent dat het relais moet worden bekrachtigd om de deur te ontgrendelen. Wanneer de stroom uitvalt, keert het relais terug naar de rusttoestand, waardoor de deur vergrendeld blijft. Dit wordt gebruikt voor veiligheidsdeuren, serverruimtes en geldverwerkingsruimtes waar het buitenhouden van indringers belangrijker is dan gemakkelijk naar buiten gaan. Fail-safe (power-to-lock) betekent dat het relais moet worden bekrachtigd om de deur te vergrendelen. Wanneer de stroom uitvalt, wordt de deur automatisch ontgrendeld. Dit is vereist door de brandcodes voor nooduitgangen, trappenhuisdeuren en elk vluchtpad waar mensen moeten ontsnappen tijdens een stroomstoring. De meeste PCBA-kaarten voor toegangscontrole bieden een droog contactrelais geconfigureerd als Form C (COM, N/O, N/C). Voor een veilige beveiliging sluit u het slot aan op de N/O-terminal. Voor een fail-safe sluit u het slot aan op de N/C-terminal. Controleer altijd de lokale brandvoorschriften voordat u een keuze maakt – NFPA 101 vereist een fail-safe op alle uitgangsdeuren in commerciële gebouwen. Voor deuren die zowel beveiliging als brandveiligheid vereisen, gebruikt u een fail-safe slot plus een back-upbatterijpaneel dat de PCBA voor toegangscontrole gedurende 4 tot 8 uur van stroom houdt na een stroomstoring.

Vraag 2: Kan deze toegangscontrole PCBA offline werken zonder netwerkverbinding, en hoeveel gebruikers kunnen er lokaal worden opgeslagen?

Antwoord:Ja. Deze PCBA werkt volledig offline in standalone-modus. Alle gebruikersreferenties, toegangsschema's en gebeurtenislogboeken worden opgeslagen in het ingebouwde flashgeheugen. De standaardconfiguratie biedt plaats aan 1.000 gebruikers met 10.000 gebeurtenislogboeken, zonder extra kosten. Een uitgebreide versie (ter plaatse te upgraden via firmware) biedt plaats aan 10.000 gebruikers en 50.000 gebeurtenissen. Offline werking vereist een programmeerapparaat om gebruikers in eerste instantie te laden – ofwel een speciale masterkaart (de eerste geprogrammeerde kaart definieert beheerdersrechten), een bekabeld toetsenbord aangesloten op een extra ingang, of een tijdelijke laptopverbinding via de configuratiepoort (TTL of RS-232). Eenmaal geprogrammeerd, neemt de PCBA voor toegangscontrole lokaal authenticatiebeslissingen in minder dan 50 milliseconden. Er is geen cloud, geen host-pc en geen Ethernet-kabel nodig. Dit maakt offline PCBA-ontwerpen ideaal voor afgelegen poorten, bouwtrailers en kleine kantoren waar het aanleggen van netwerkbekabeling onpraktisch is. Om gebeurtenislogboeken van een offline bord op te halen, moet u een laptop aansluiten of een draagbaar apparaat voor gegevensoverdracht gebruiken. Voor realtime monitoring is een PCBA voor toegangscontrole op een netwerk met Ethernet of Wi-Fi vereist.

Vraag 3: Hoe sluit ik een Wiegand-lezer aan op deze toegangscontrole-PCBA, en wat is de maximale kabelafstand?

Antwoord:De Wiegand-interface gebruikt drie actieve signalen: Data 0 (D0), Data 1 (D1) en aarde (GND). Sommige lezers hebben ook +12V-voeding nodig. Volg deze bedradingstabel:

Maximale kabelafstand voor Wiegand bij 12V is afhankelijk van draaddikte en kabelcapaciteit:

Gebruik een gevlochten, afgeschermde, getwiste kabel met aardingsdraad. Sluit de afscherming alleen aan op het PCBA-uiteinde van de toegangscontrole (nooit bij de lezer) om aardlussen te voorkomen. Voor afstanden die deze limieten overschrijden, installeert u een Wiegand-repeater of schakelt u over op OSDP (RS-485), die betrouwbaar 1.200 meter (4.000 voet) bereikt. Test altijd met een lange kabel op de werkbank vóór de definitieve installatie – signaalverslechtering kan intermitterende kaartlezingen veroorzaken die ter plekke moeilijk te debuggen zijn.

Best practices voor installatie voor toegangscontrole PCBA

Zelfs een hoogwaardige PCBA voor toegangscontrole faalt als deze verkeerd wordt geïnstalleerd. Volg deze richtlijnen.

Montagelocatie

• Binnen het beveiligde gebied – Plaats de controller binnen de beveiligde zone (niet boven de deur aan de buitenkant)
• Hoogte – 1,5 tot 1,8 meter voor toetsenbordtoegang tijdens het programmeren
• Behuizing – Gebruik een metalen afsluitbare doos voor commerciële installaties
• Scheiding – Houd wisselstroomkabels (120/240V) op minimaal 30 cm afstand van laagspanningsbedrading

Bedradingsrichtlijnen voor relais

Veel voorkomende bedradingsfouten

Controlelijst testen vóór implementatie

Voer deze reeks uit op elke toegangscontrole-PCBA voordat u de werkbank verlaat.

Banktestprocedure

1. Pas 12 V DC toe en meet de stroom (40-60 mA typisch bij inactiviteit)
2. Presenteer een geldige kaart – het relais moet klikken en de LED verandert van status
3. Meet de continuïteit over de N/O-relaisterminals (moet sluiten gedurende de geprogrammeerde houdtijd)
4. Presenteer een ongeldige kaart – het relais mag niet worden geactiveerd
5. Activeer REX-invoer – de deur moet ontgrendelen zonder identificatie
6. Open de behuizing – de sabotage-uitgang moet van status veranderen
7. Simuleer brandalarmingang – alle fail-safe relais moeten worden uitgeschakeld

Criteria voor slagen/mislukken

Belangrijkste specificaties Referentie

Bewaar dit blok voor inkoop- en technische referentie.

Toegangscontrole PCBA – commerciële kwaliteit

• Ingang: 9-24V DC, 60mA stand-by
• Lezerinterface: Wiegand 26/34-bit of OSDP (RS-485)
• Gebruikerscapaciteit: 1.000 (standaard) / 10.000 (uitgebreid)
• Gebeurtenislogboek: 10.000 gebeurtenissen
• Relais: Slot (5A) + Aux (2A)
• Ingangen: Deursensor, REX, brandvergrendeling
• Bedrijfstemperatuur: -20°C tot +65°C

• Beveiliging: AES-128, watchdog, sabotagedetectie
