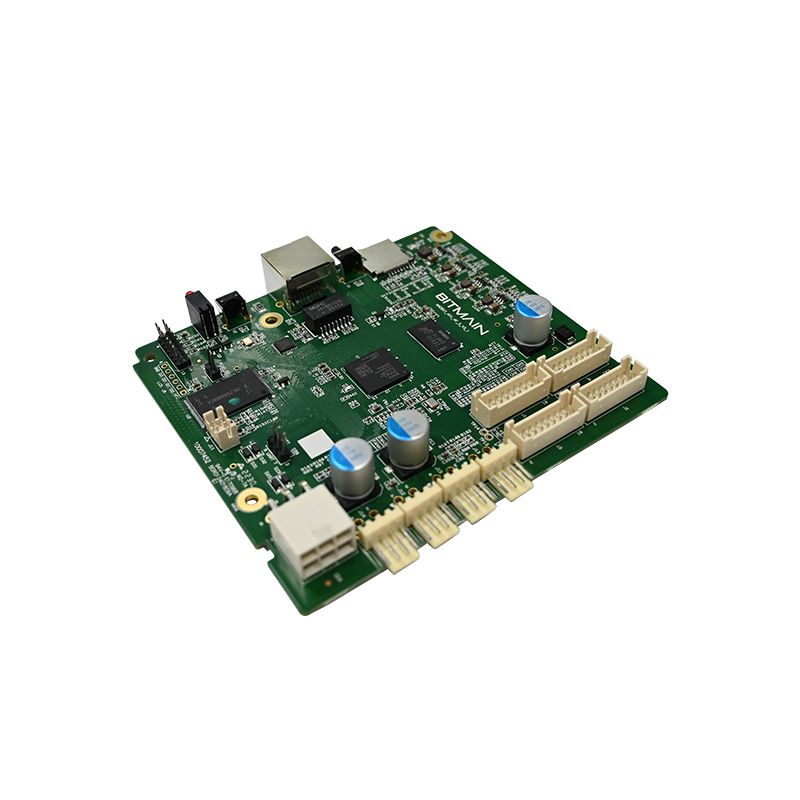

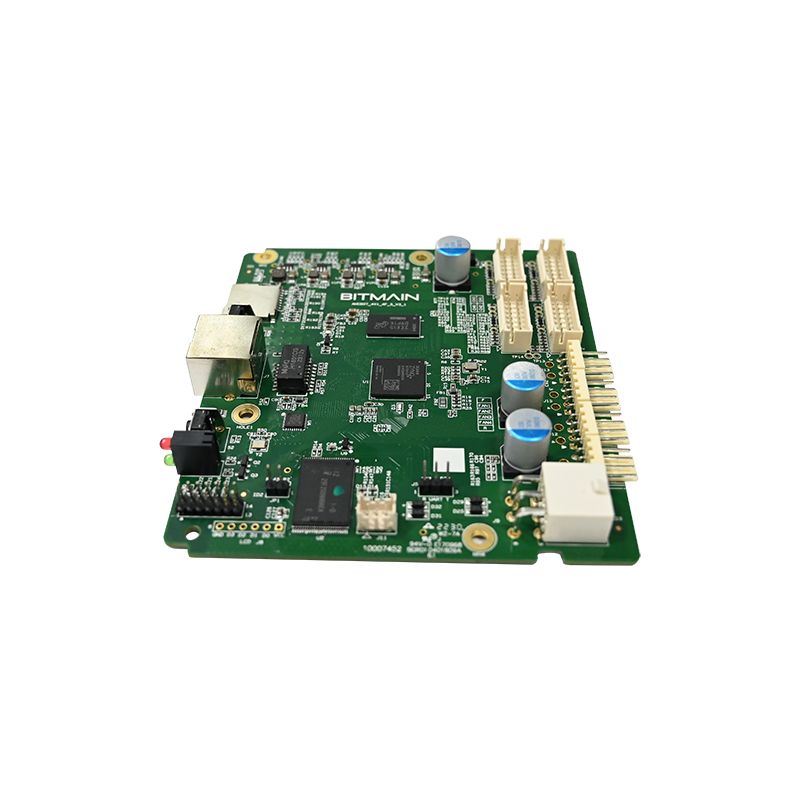

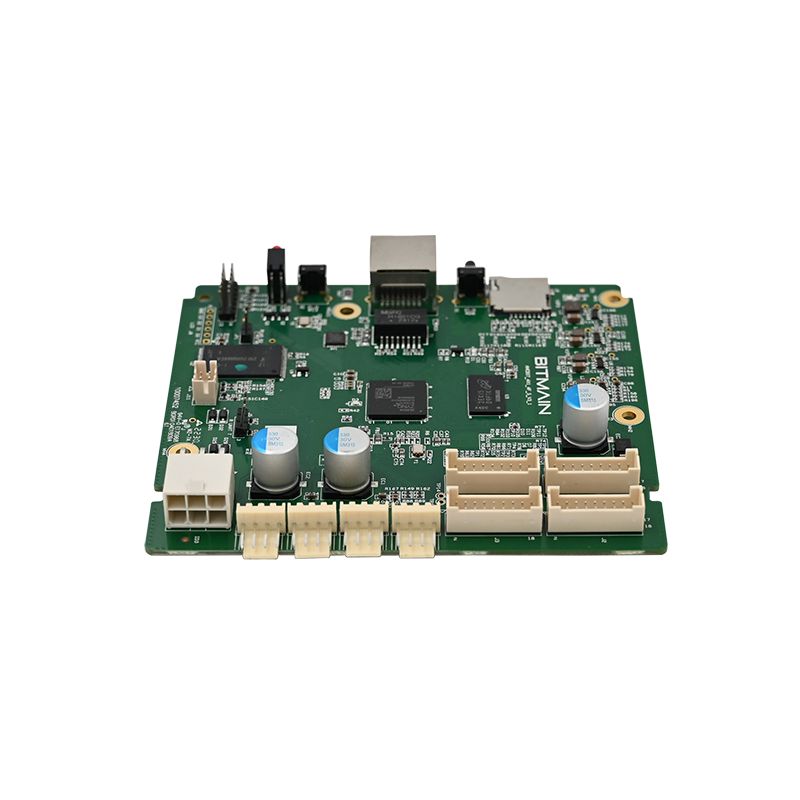

Bewegingssensor PCBA

Wat is een bewegingssensor PCBA?

Een bewegingssensor PCBA is een printplaat die speciaal is ontworpen om beweging te detecteren met behulp van infrarood-, microgolf- of ultrasone transducers. In tegenstelling tot PCBA voor algemeen gebruik vereisen bewegingssensorborden een laag stroomverbruik, een snelle reactie op het ontwaken uit de slaapstand en ruisfiltering om valse triggers te voorkomen.

Ingenieurs selecteren een PCBA voor bewegingssensoren op basis van drie parameters: detectiebereik, type uitgangssignaal en bedrijfsstroom. De verkeerde keuze leidt tot frequente valse alarmen of gemiste detecties.

Kerncomponenten van een bewegingssensor PCBA

Elke bewegingssensor PCBA bevat deze vijf functionele blokken:

· Sensorelement – ​​PIR (pyro-elektrisch), microgolf-Doppler of ultrasone transducer

· Analoge front-end – Operationele versterker met banddoorlaatfilter

· Comparator – Drempeldetector met hysteresis

· Timinglogica – Instelbare vasthoudtijd en vergrendelingsperiode

· Uitgangstrap: relais, transistor of signaal op logisch niveau

Typische toepassingen

Gedetailleerde technische parameters van deze bewegingssensor PCBA

De volgende specificaties vertegenwoordigen een typische hoogwaardige bewegingssensor-PCBA die wordt gebruikt in commerciële en residentiële beveiligingsproducten.

Elektrische kenmerken

Detectieprestaties

Fysieke en omgevingsspecificaties

· Afmetingen van het bord: 32 mm x 28 mm (standaard) of op maat

· Montagegaten – Twee met een diameter van 3 mm, 25 mm hart op hart

· Bedrijfstemperatuur – -20°C tot +70°C

· Bewaartemperatuur – -40°C tot +85°C

· Vochtigheidstolerantie – 95% RH, niet-condenserend

· Conformele coating – Optioneel (voor buiten of vochtig gebruik)

Verstelbare instellingen (DIP-schakelaar of jumper)

De meeste PCBA-ontwerpen van bewegingssensoren bevatten door de gebruiker configureerbare parameters:

Hoe deze bewegingssensor PCBA zich verhoudt tot concurrerende ontwerpen

Niet alle PCBA-kaarten met bewegingssensoren presteren even goed in reële omstandigheden. De onderstaande tabel toont kritische verschillen.

Veelgestelde vragen over bewegingssensor PCBA - Technische antwoorden

Deze drie vragen worden wekelijks gesteld door hardware-ingenieurs, integrators en inkoopspecialisten die PCBA-oplossingen voor bewegingssensoren evalueren.

Vraag 1: Wat is het verschil tussen PIR-, magnetron- en dual-tech bewegingssensor PCBA-ontwerpen – en welke moet ik kiezen?

Antwoord: Een PIR-bewegingssensor (passief infrarood) PCBA detecteert veranderingen in de infraroodstraling van bewegende lichamen. Het verbruikt zeer weinig stroom (15-30 µA stand-by), maar is gevoelig voor temperatuurgradiënten en kan een valse trigger veroorzaken door HVAC-openingen of zonlicht. Een microgolfbewegingssensor PCBA zendt RF met laag vermogen uit (doorgaans 5,8 GHz of 10,525 GHz) en meet de Dopplerverschuiving. Het detecteert door plastic behuizingen heen en negeert de temperatuur, maar verbruikt een hogere stroom (15-25 mA) en kan muren binnendringen, waardoor valse detectie vanuit aangrenzende kamers ontstaat. Een dual-tech bewegingssensor PCBA bevat zowel PIR- als microgolfsensoren en wordt alleen geactiveerd wanneer beide beweging detecteren. Dit elimineert bijna alle valse alarmen, maar verhoogt de kosten en de standby-stroom (2-5mA). Keuzehulp: Kies voor buitenverlichting op batterijen alleen PIR. Voor detectie van aanwezigheid binnenshuis waarbij valse triggers onaanvaardbaar zijn, kiest u voor dual-tech. Voor automatische deuren waarbij snelheid belangrijker is dan stroomverbruik, kies je voor alleen magnetron. De meeste PCBA-ontwerpen voor commerciële beveiligingsbewegingssensoren gebruiken PIR met geavanceerde signaalfiltering als de beste balans tussen kosten, vermogen en betrouwbaarheid.

Vraag 2: Hoe pas ik het detectiebereik en de vasthoudtijd aan op deze bewegingssensor PCBA, en kunnen deze instellingen worden gewijzigd zonder de kaart uit de behuizing te halen?

Antwoord: Deze PCBA van bewegingssensor biedt drie aanpassingsmethoden. Ten eerste de ingebouwde potentiometers: één met het label “SENS” (gevoeligheid) past het detectiebereik aan van 3 meter (volledig tegen de klok in) tot 12 meter (volledig met de klok mee). Een seconde met het label “TIME” past de houdtijd aan van 5 seconden tot 10 minuten. Ten tweede DIP-schakelaars: de meeste borden bevatten een schakelaar met 4 standen voor grove instellingen van de houdtijd, lichtdrempel en uitgangspolariteit. Ten derde bevatten sommige PCBA-ontwerpen voor bewegingssensoren voor aanpassing op afstand een digitale ingang die externe potentiometers of 0-10V-stuursignalen accepteert. Voor aanpassingen zonder de behuizing te openen, specificeert u een bewegingssensor PCBA met een ontvanger voor afstandsbediening (38 kHz IR of 433 MHz RF) – dit voegt ongeveer $ 1,50 toe aan de stuklijstkosten. Zonder aanpassing op afstand moet u de behuizing openen en een kleine schroevendraaier gebruiken om de potentiometers te draaien. Pas na montage op de uiteindelijke locatie altijd de gevoeligheid aan, omdat de omringende muren en het vloermateriaal het detectiebereik beïnvloeden. Begin met een gevoeligheid van 50% en verhoog deze alleen als er dekkingsverschillen zijn.

Vraag 3: Wat is de typische foutieve triggerfrequentie voor deze bewegingssensor PCBA, en hoe vermindert temperatuurcompensatie valse alarmen?

Antwoord: In een correct geïnstalleerde toepassing (geen direct zonlicht op de lens, geen ventilatieopeningen binnen 2 meter, geen grote glazen ramen die bewegend verkeer reflecteren), bereikt deze bewegingssensor PCBA een foutieve triggerfrequentie van minder dan één gebeurtenis per 200 detecties. Zonder temperatuurcompensatie kan een PIR-bewegingssensor PCBA een valse trigger genereren wanneer de omgevingstemperatuur de temperatuur van de menselijke huid nadert (ongeveer 37°C of 98°F). Bij een kamertemperatuur van 30°C daalt de signaal-ruisverhouding met 60% vergeleken met 20°C. Deze PCBA voor bewegingssensoren bevat een ingebouwde thermistor die is aangesloten op een compensatiecircuit dat de versterking met 2,5% verhoogt voor elke stijging van 1 °C boven 25 °C. Bij 35°C is de versterking 25% hoger dan bij 25°C, waardoor de detectiegevoeligheid wordt hersteld. De compensatie vermindert ook de versterking bij lage temperaturen (onder 10°C) om valse triggers door koude tocht te voorkomen. Veldgegevens van PCBA-installaties met bewegingssensoren in klimaten in het Midden-Oosten (buitentemperaturen bereiken 45°C) laten een vermindering van 78% zien in valse alarmen wanneer temperatuurcompensatie is ingeschakeld versus uitgeschakeld. Schakel altijd compensatie in voor buitenruimtes of ongeconditioneerde binnenruimtes.

Best practices voor installatie voor PCBA van bewegingssensor

Zelfs de beste bewegingssensor PCBA presteert slecht als deze verkeerd wordt geïnstalleerd. Volg deze richtlijnen.

Montagehoogte en -positie

· Aanbevolen lengte: 1,8 tot 2,2 meter (schouder-tot-hoofdniveau)

· Onder 1,5 meter - Mist rompbewegingen, detecteert alleen huisdieren

· Boven 2,5 meter - Verminderde bodemdekking, creëert dode zones direct daaronder

Vermijd deze valse triggerbronnen

Bedradingsrichtlijnen

· Gebruik twisted pair voor uitgangssignalen die langer zijn dan 10 meter

· Houd wisselstroomdraden op minimaal 30 cm afstand van de PCBA van de bewegingssensor

· Voeg een condensator van 100 nF toe aan de voedingsingang als u luidruchtige belastingen schakelt (relais, contactors)

Uw bewegingssensor PCBA testen vóór installatie

Een benchtest spoort 90% van de installatiefouten op. Volg deze volgorde.

Banktestprocedure

1. Schakel de stroom in en wacht 60 seconden om op te warmen

2. Bevestigings-LED knippert ongeveer elke 10 seconden (geeft stand-by aan)

3. Loop over het gezichtsveld op 3 meter afstand

4. Controleer of de LED aangaat en de status van de uitgang verandert

5. Markeer de tijd totdat de LED uitgaat (moet overeenkomen met de instelling voor de houdtijd)

6. Herhaal met langzaam kruipen (0,2 m/s) en snel rennen (2 m/s)

Mislukkingen en oorzaken

Samenvatting – Referentie van de belangrijkste specificaties

Houd dit specificatieblok tijdens het ontwerp en de aanschaf beschikbaar voor snelle referentie.

Bewegingssensor PCBA – Standaardconfiguratie

· Spanning: 5-24 V gelijkstroom

· Stand-bystroom: typisch 20 µA

· Detectiebereik: 8-12 meter

· Detectiehoek: 120 graden

· Houdtijd: instelbaar van 5 seconden tot 10 minuten

· Uitgang: relais (10A) of transistor (100mA)

· Bedrijfstemperatuur: -20°C tot +70°C

· Certificeringen: Voldoet aan ISO9001- en RoHS-normen
