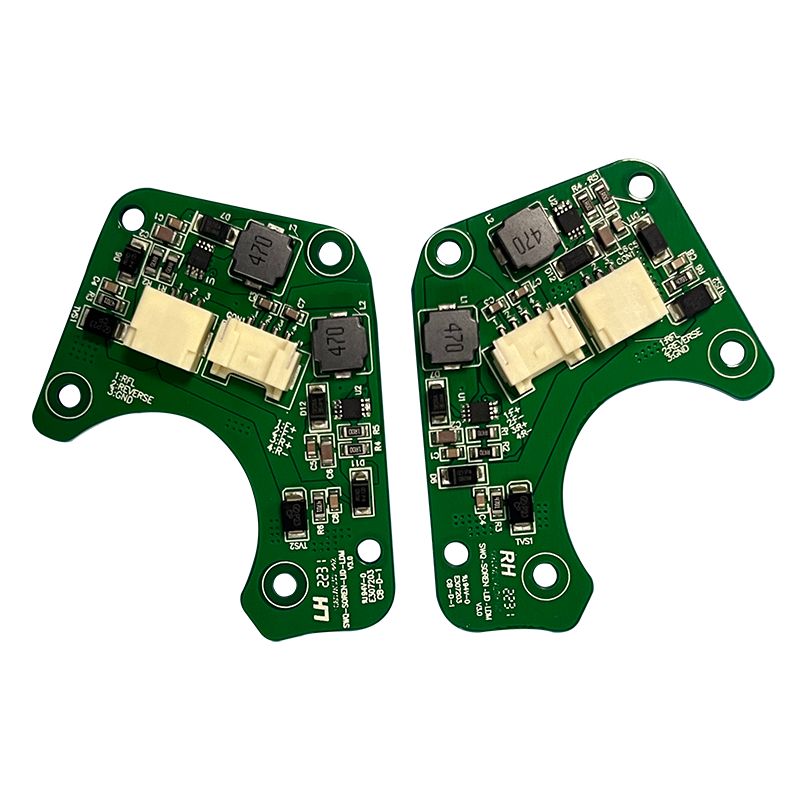

Kerndifferentiatoren voor RC Car PCBA

Niet alle PCBA-ontwerpen voor RC-auto's presteren even goed. Zes factoren creëren het echte verschil.

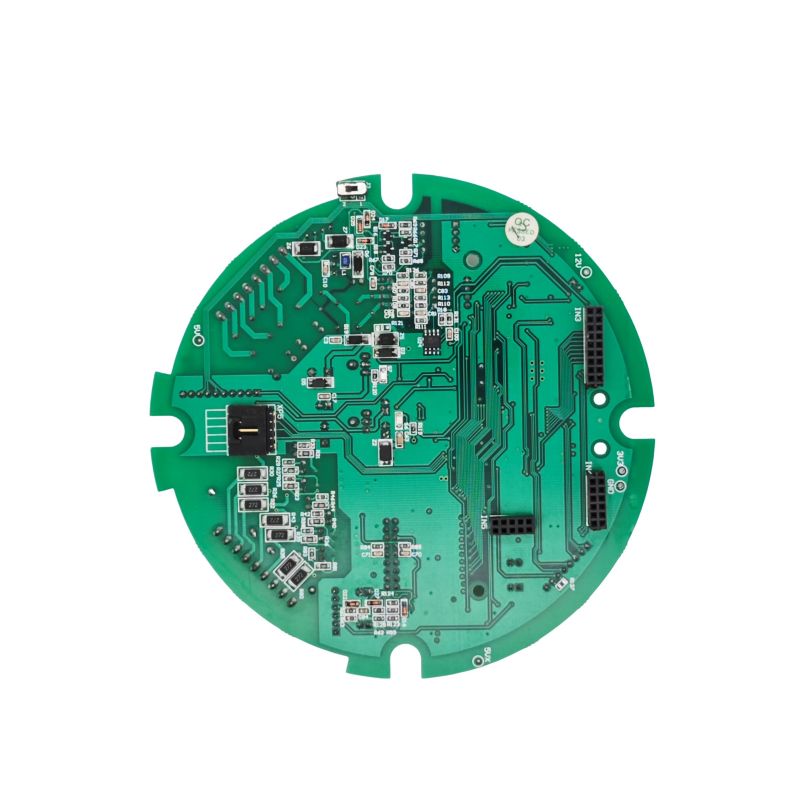

Fase van motoraandrijving – waar de meeste ontwerpen falen

Verschil maker: Een RC-auto-PCBA van hobbykwaliteit maakt gebruik van afzonderlijke MOSFET-drivers voor hoge en lage kant met programmeerbare dode tijd. Speelgoedborden maken gebruik van geïntegreerde half-bridge IC's die na 2 minuten offroad-gebruik oververhitten.

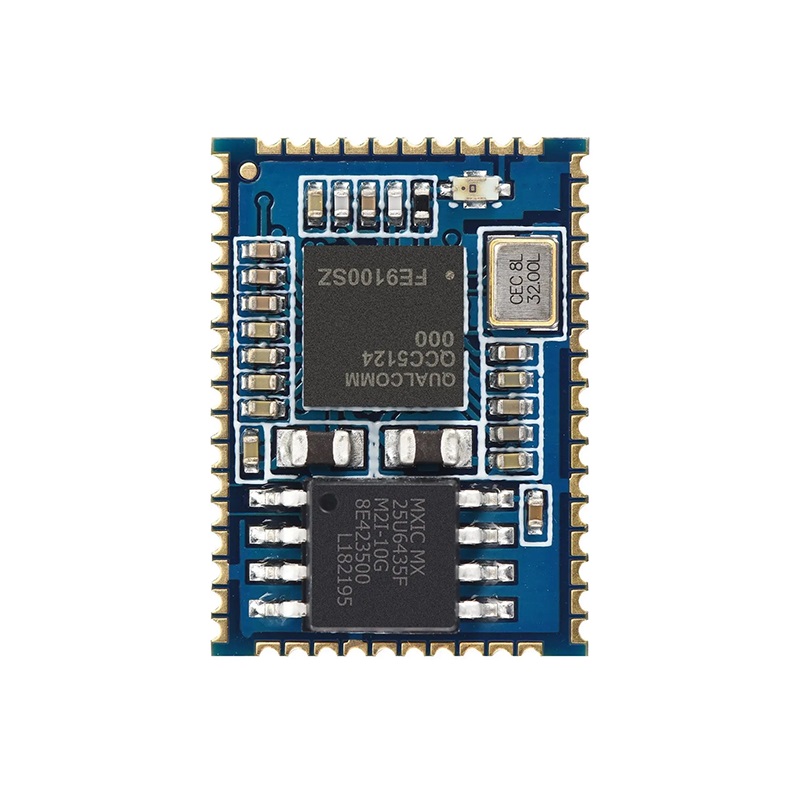

Gevoeligheid en selectiviteit van de radio-ontvanger

Verschil maker: Een hoogwaardige RC-auto-PCBA bevat een afzonderlijke LNA (versterker met weinig ruis) vóór het ontvanger-IC. Dit voegt een versterking van 15 dB toe zonder dat het ruiscijfer afneemt, waardoor controle op meer dan 300 meter mogelijk is.

Verschillen in energiebeheer die er toe doen

Spanningsstabiliteit onder motorbelasting bepaalt of de PCBA van de RC-auto wordt gereset tijdens harde acceleratie.

Batterij-invoer en -regeling

Kritisch verschil: De MCU op de PCBA van een RC-auto moet in leven blijven tijdens motorstoringen waarbij de batterijspanning gedurende 10 milliseconden daalt van 8,4 V naar 5,0 V. Gebruik een buck-boost of een grote condensatorbank (1000 µF low-ESC) op de 5V-rail.

BEC-prestaties (Battery Eliminator Circuit).

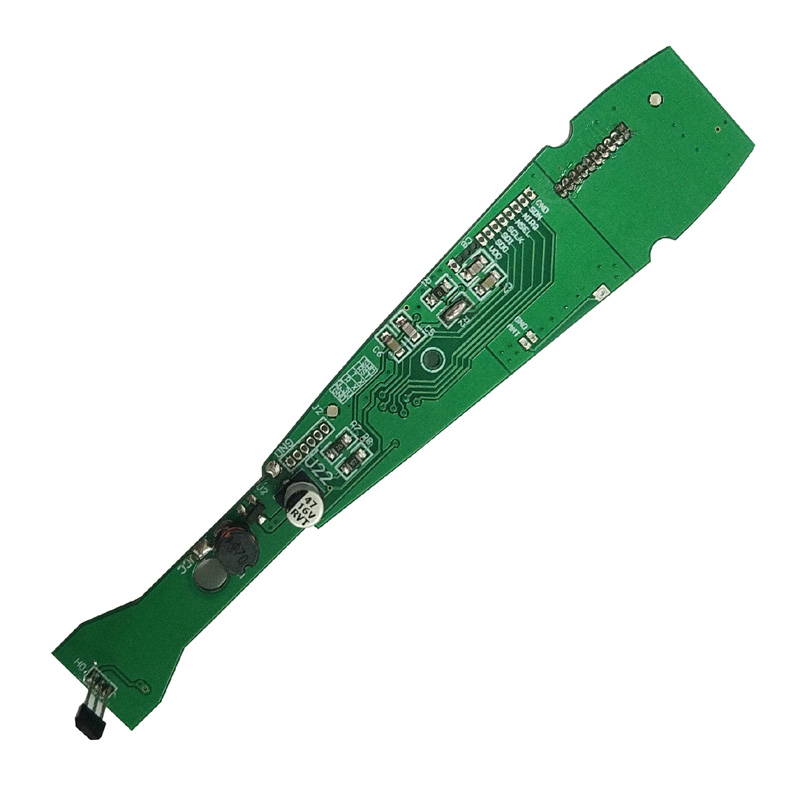

Lay-out- en afschermingsverschillen

De RC-auto PCBA werkt in een plastic chassis met motoren, draden en draaiende tandwielen. Lawaai is overal.

Geluidsisolatietechnieken

Verschil maker: Een PCBA van een hoogwaardige RC-auto plaatst de RF-sectie in een apart aardingseiland dat op één punt in de buurt van de negatieve pool van de accu is verbonden met de hoofdaarde.

Kristal- en oscillatorplaatsing

- Houd 27 MHz-kristal (of TCXO voor 2,4 GHz) op minimaal 15 mm afstand van motordraden

- Geen digitale sporen onder kristal

- Bodembeschermingsring rond oscillator (via steek elke 2 mm)

- Belastingscondensatoren afgestemd op kristalspecificatie (±5 pF)

Firmware- en regellusverschillen

Hardware alleen maakt geen verschil. Het besturingsalgoritme onderscheidt responsieve auto's van trage auto's.

Gas- en stuurcurven

Uitvoering: De PCBA MCU van de RC-auto moet PID-lussen uitvoeren op minimaal 1 kHz. 100 Hz-lussen produceren merkbare vertraging. Gebruik een Cortex-M4 of iets dergelijks met hardware-multiply-accumulate.

Failsafe en telemetrie

- Signaalverlies failsafe-- Zet de gasklep op nul na 0,5 seconde zonder pakketten

- Failsafe batterij bijna leeg-- Verminder het gaspedaal tot 50% bij 6,0 V, verlaag het gas bij 5,5 V

- Optionele telemetrie-- Accuspanning, motortemperatuur, RSSI teruggestuurd naar zender

Een hoogwaardige RC-auto-PCBA implementeert failsafe in hardware (afzonderlijke comparator), niet alleen in software. Als MCU vastloopt, trekt de hardware het gaspedaal naar nul.

Productietoleranties en testen

Massaproductie brengt verschillen aan het licht. Nauwe toleranties zorgen voor consistente prestaties.

Kritieke productiespecificaties

Functioneel testprotocol

Elke PCBA voor RC-auto's moet slagen voor:

1. Test bij nullastmotor-- Stroom < 1A, geen hoorbaar gejank

2. Stalling test-- 30A gedurende 2 seconden, geen thermische uitschakeling

3. Bereiktest-- 100 meter in open veld met antenne omlaag

4. Interferentietest-- Bedien 10 borden tegelijkertijd, geen kanaalbotsing

FAQ - Veelgestelde vragen over PCBA-verschillen in RC-auto's

Vraag 1: Waarom verliezen sommige PCBA-ontwerpen van RC-auto's de koppeling na een crash, terwijl andere dat niet doen?

A:Het verschil is de mechanische spanning op de kristaloscillator. Een botsing die de auto tot stilstand brengt, veroorzaakt plotseling een vertragingspuls van 200 tot 500 G. Deze schok verschuift de resonantiefrequentie van het kwartskristal op twee manieren:

Frequentieverschuiving door mechanische belasting-- De kristallen blanco vervormt tijdelijk onder G-kracht, waardoor de parallelle resonantiefrequentie met maximaal 150 ppm verandert. Als de PLL van de ontvanger deze verschuiving niet kan volgen (de meeste goedkope ontwerpen hebben een opnamebereik van 50 ppm), verliest de PCBA van de RC-auto de vergrendeling en komt nooit meer terug omdat het vervormde kristal nu een permanente offset heeft.

Microbreuken in soldeerverbindingen-- Kleine HC-49S-kristallen (gebruikelijk in speelgoed-RC) hebben een zware metalen behuizing. Onder 500 G belast de traagheid van de behuizing de soldeerverbindingen. Een microscheur die visuele inspectie doorstaat, zorgt voor intermitterend contact. De RC-auto PCBA wordt ingeschakeld (kristal werkt met weinig trillingen) maar valt uit zodra de motor trilt.

Oplossing in kwaliteit RC auto PCBA:

- Gebruik een MEMS-oscillator (SiTime of vergelijkbaar) in plaats van kwarts. MEMS-apparaten overleven 50.000 G en verbruiken minder stroom.

- Als kwarts verplicht is, gebruik dan een keramisch pakket van 3,2 x 2,5 mm (niet HC-49S) met vierpuntssolderen.

- Voeg underfill-epoxy toe onder de oscillator (een kraal van 0,5 mm aan twee randen absorbeert schokken).

Een goed ontworpen RC-auto PCBA overleeft herhaalde vallen van 1 meter op beton zonder de binding te verliezen. Test door de gemonteerde auto 20 keer vanaf 1 meter te laten vallen en vervolgens het bereik te verifiëren. Goedkope ontwerpen mislukken bij drop 3 of 4.

Vraag 2: Hoe beïnvloedt de MOSFET-poortaandrijvingsconfiguratie de PCBA-prestaties van RC-auto's bij gedeeltelijk gas geven?

A:Gedeeltelijk gas geven (10--40% inschakelduur) is waar de meeste PCBA-ontwerpen van RC-auto's hun zwakke punten onthullen. Twee poortaandrijfparameters domineren:

Poortlading en Miller-plateau-- Wanneer een MOSFET op gedeeltelijk gas schakelt, brengt hij meer tijd door in het lineaire gebied (Miller-plateau) waar Rds(on) nog niet is bereikt. Een MOSFET met een hoge totale poortlading (Qg > 50 nC) heeft 200-300 ns nodig om volledig in te schakelen. Bij 10% gas (20 kHz PWM, 5 µs aan-tijd) is de MOSFET slechts gedurende 4,7 µs volledig verbeterd. De resterende 300 ns in het lineaire gebied dissipeert warmte als (I x V). Bij 20A is dit 20A × 6V = 120W gedurende 300 ns per cyclus - genoeg om de junctietemperatuur in 30 seconden 40°C boven de omgevingstemperatuur te laten stijgen.

Poortweerstandswaarde- PCBA-ontwerpen voor speelgoed-RC-auto's gebruiken voor de eenvoud een enkele poortweerstand van 100 Ω. Dit creëert een stijgtijd van 500 ns. Kwaliteitsontwerpen maken gebruik van afzonderlijke in- en uitschakelweerstanden: 10Ω inschakelen (snel) en 100Ω uitschakelen (langzamer om rinkelen te verminderen). Dit levert een stijgtijd van 100 ns op, waardoor verliezen in het lineaire gebied dramatisch worden verminderd.

Meetverschil-- Test door de PCBA van de RC-auto gedurende 10 minuten met 25% gas op een rollenbank te laten draaien. Bij een slecht ontwerp is de motortemperatuur 90°C en de MOSFET-behuizing 110°C. Een kwaliteitsontwerp (MOSFET's met lage Qg, afzonderlijke poortweerstanden) laat de motor draaien op 60°C, de MOSFET op 70°C. Het koelbord gaat 5× langer mee.

Vraag 3: Wat is het verschil in antenneontwerp tussen een PCBA van 100 meter RC-auto en een versie van 300 meter?

A:Drie antenne-ontwerpelementen creëren het verschil van 200 meter terwijl hetzelfde 2,4 GHz zendvermogen wordt gebruikt (wettelijke limiet van 100 mW):

Antennetype en efficiëntie-- Een PCB-traceantenne (omgekeerde F) op een standaard 1,6 mm FR-4-bord bereikt een efficiëntie van 40--50% (-3 tot -4 dBi-versterking). Dezelfde PCBA voor RC-auto's met een externe 1/4 golf monopool (draad van 31 mm) bereikt een efficiëntie van 70-80% (-1,5 dBi). Een keramische chipantenne (bijv. Johanson 2450AT18) met een afgestemd matchingnetwerk bereikt een efficiëntie van 60-65%. Voor een bereik van 300 meter gebruikt u een monopoolantenne die verticaal is geplaatst (niet opgerold in het chassis).

Grootte van het grondvlak-- Het aardvlak van de antenne (tegenwicht) moet minimaal λ/4 (31 mm) lang zijn. Hoogwaardige PCBA-ontwerpen voor RC-auto's reserveren een stevig grondoppervlak van 35 x 40 mm onder de RF-sectie. Speelgoedborden plaatsen de antenne dichtbij de batterij of motor, waardoor het effectieve grondvlak wordt verkleind tot 15 mm. Hierdoor wordt de antenne ontstemd tot 2,45 GHz - de werkelijke resonantie verschuift naar 2,6 GHz, waardoor de gevoeligheid van 10 dB verloren gaat.

Impedantie van de voedingslijn-- Een monopoolantenne vereist een transmissielijn van 50Ω van de RF IC naar het antennevoedingspunt. Dit betekent een 1,5 mm breed spoor op 1,6 mm FR-4 (microstrip) met daaronder een doorlopend grondvlak. Hoogwaardige RC-auto PCBA maakt gebruik van een 50Ω-spoor met aardingsvia's aan beide zijden. Speelgoedborden leiden de antenne door een 10 mm lang, 0,3 mm spoor (120Ω) met sleuven in het aardvlak, waardoor een impedantie-mismatch ontstaat die 40% van het uitgezonden vermogen reflecteert.

Verificatie-- Vraag uw PCBA-leverancier om een ​​Smith-grafiek die de antenne-impedantie bij 2,45 GHz weergeeft. Een goed ontwerp toont 50Ω ± 5Ω. Een slecht ontwerp toont 30Ω of 80Ω. Die enkele meting voorspelt het bereikverschil nauwkeuriger dan welke simulatie dan ook.

Vergelijkingstabel - Speelgoed versus Hobby RC Car PCBA

Bij een superieure RC-auto PCBA gaat het niet om dure componenten. Het gaat om de juiste poortaandrijving, het juiste antenneontwerp, failsafe hardware en nauwe productietoleranties. Focus op MOSFET-schakelverliezen en RF-grondvlakgrootte - deze twee gebieden produceren het meest opvallende verschil bij rijden in de echte wereld.
