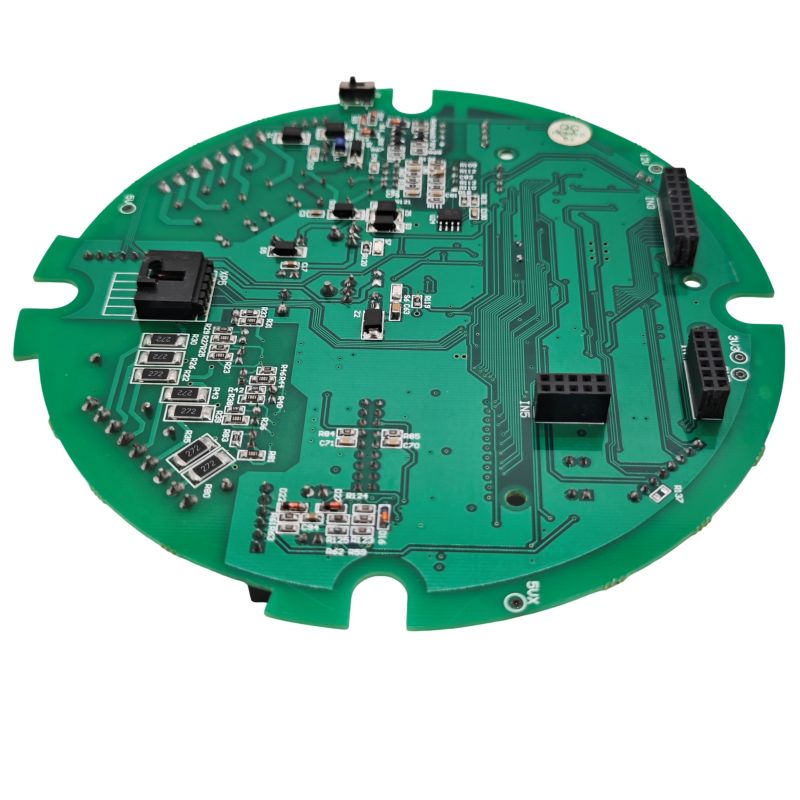

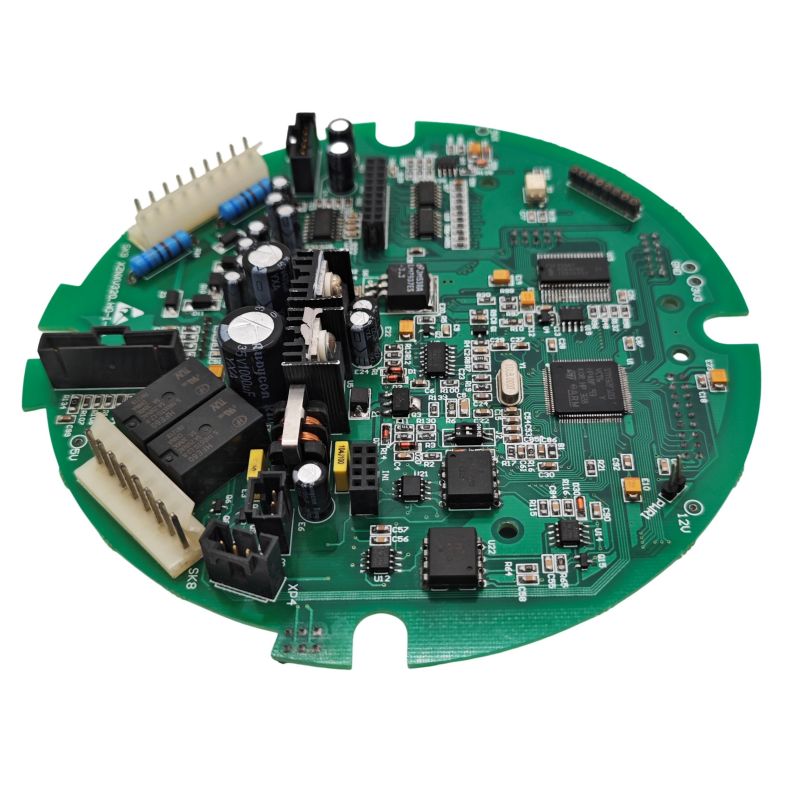

Wat een RC Servo PCBA moet doen

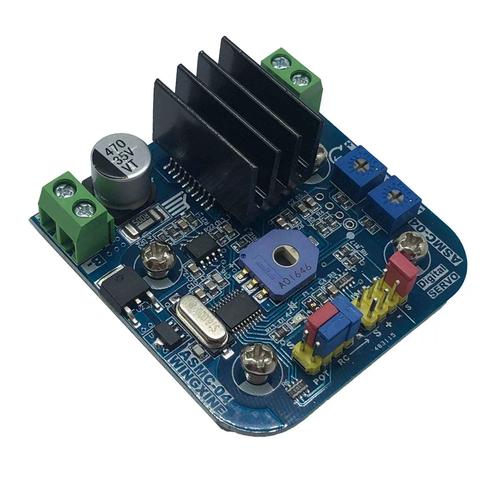

Een RC-servo-PCBA (of het nu een stand-alone driverboard is of de interne servobesturingskaart) vervult drie essentiële functies:

• PWM-signaalgeneratie of -ontvangst:Converteert stuurpulsen (1 ms tot 2 ms bij 50 Hz) in positieopdrachten.
• Stroomverdeling:Levert schone 5V of 6V aan de servomotor en besturings-IC.
• Feedbackverwerking:Leest de interne potentiometer om de positie te verifiëren en de regellus te sluiten.

Zeer betrouwbare ontwerpen omvatten ook stroomdetectie voor overbelastingsdetectie en opto-isolatie voor ruisimmuniteit.

Kern technische specificaties

De volgende parameters vertegenwoordigen industriestandaarden voor PCBA-ontwerpen voor RC-servobesturing. Deze zijn van toepassing op zowel speciale servodriverkaarten als geïntegreerde PCBA-ontvangers.

Specificaties ingangsvermogen

Specificaties stuursignaal

Interne servo-PCBA-componenten (in de servo)

Een standaard RC-servo bevat een kleine PCBA met deze componenten:

PCBA-lay-outregels voor RC-servobetrouwbaarheid

Bij Unixplore Electronics weten we dat de meeste RC-servostoringen hun oorsprong vinden in de printplaat. We volgen deze 8 regels om een ​​betrouwbare werking te garanderen in elk ontwerp dat we leveren.

1. Stroomverdeling: steraarding

• Maak nooit een serieschakeling van aarde. Elke servo-aarde moet rechtstreeks terugkeren naar het aardingspunt van de voeding.
• Aparte voeding en signaalaarde. Bij multi-servo PCBA-ontwerpen splitst u het aardvlak en sluit u deze aan op een enkel punt in de buurt van de batterijingang.
• Spoorbreedte voor voeding: Voor 1,5A continue stroom gebruikt u een minimale spoorbreedte van 1,5 mm met 1oz koper.

2. Plaatsing van de ontkoppelingscondensator

Servomotoren genereren aanzienlijke elektrische ruis. Een typische servo kan tot 200 mV piek-tot-piekruis produceren op de 5V-voedingslijn.

Vereiste ontkoppeling per servoconnector:

• Elektrolytische condensator van 100 µF tot 470 µF (handvat de inschakelstroom van de motor)
• 100nF keramische condensator (filtert hoogfrequente ruis)
• Plaats condensatoren binnen 10 mm van de servovoedingspinnen

Bulkcapaciteit voor de gehele PCBA: Voeg een grote condensator (1000 µF tot 4700 µF) toe aan de hoofdstroomingang. Dit voorkomt brownouts wanneer meerdere servo's tegelijkertijd starten.

3. PWM-signaalroutering

• Houd PWM-sporen kort en direct. Lange sporen fungeren als antennes voor ruis.
• Vermijd het uitvoeren van PWM-traceringen parallel aan stroomdraden. Maak indien nodig gebruik van een kruising van 90 graden.
• Voeg een serieweerstand van 100 Ω tot 470 Ω toe aan de PWM-uitgangspin. Dit beperkt de stroom tijdens foutcondities en vermindert het rinkelen.

4. Indeling servoconnector

De standaard 3-polige servoconnector (signaal, VCC, aarde) vereist een specifieke afstand:

• Pinafstand: 2,54 mm (0,1 inch) of 2,7 mm (hoge dichtheid)
• PCB-dikte voor connectorblok: 1,2 mm tot 1,6 mm
• Locatie signaalpin: Meestal de binnenste pin (pin 2 van 3)
• Stroomsequencing: GND moet verbinding maken vóór VCC bij het inbrengen

Voor ontwerpen met een hoge dichtheid maakt de afstand van 2,7 mm tussen de servoconnectoren een compacte lay-out mogelijk met behoud van betrouwbare verbindingen.

5. Spanningsregeling voor de besturings-MCU

• Gebruik een aparte LDO voor de MCU als dezelfde voeding servo's voedt. Servostroompieken veroorzaken spanningsdalingen die de microcontroller kunnen resetten.
• Aanbevolen regelaar: 5V of 3,3V LDO met minimaal 200mA capaciteit en 1μF ingangs-/uitgangscondensatoren.
• Beveiligingsdiode: Voeg een 1N4007- of Schottky-diode toe aan de ingang om te beschermen tegen omgekeerde polariteit.

6. Ruisonderdrukking op de motor (voor intern servo-PCBA-ontwerp)

Als u een PCBA ontwerpt die in een servo past, voeg dan ruisonderdrukking rechtstreeks aan de motorklemmen toe:

• 100nF keramische condensator, rechtstreeks op de motorklemmen gesoldeerd.
• Sluit de condensator negatief aan op het motorhuis voor extra afscherming (vermindert ruis tot 200 mV).
• Optioneel: Voeg ferrietkralen toe aan motorkabels voor omgevingen met extreem lawaai.

7. Stroomdetectie voor detectie van overbelasting

Geavanceerde servo-PCBA-ontwerpen omvatten stroombewaking:

• Shuntweerstand: 0,1Ω tot 0,5Ω, 1% tolerantie — creëert een spanning die evenredig is aan de stroom
• Differentiële versterker: versterking van 10 tot 20 — versterkt de shuntspanning tot een meetbaar niveau
• ADC-ingang: minimaal 10 bits — voert huidige gegevens in om de MCU te besturen

Een shunt van 100 mΩ produceert 50 mV bij 500 mA en 150 mV bij 1,5 A. Met een versterker met 5x versterking wordt dit 250mV tot 750mV, geschikt voor 3,3V ADC-ingangen.

8. Isolatie en mechanische bescherming

Interne servo-PCBA-kaarten moeten fysiek worden beschermd:

• Isolatietape: Plaats isolatietape tussen de PCBA en de metalen servobehuizing. Dit voorkomt kortsluiting doordat soldeerverbindingen of componentdraden de behuizing raken.
• Conformele coating: Voor toepassingen buitenshuis of bij hoge luchtvochtigheid kunt u een conforme acrylcoating toevoegen om corrosie te voorkomen.

Generatie van stuursignalen (overwegingen bij MCU-codes)

Een juiste PWM-generatie is van cruciaal belang voor een jittervrije werking. Dit zijn de belangrijkste parameters:

PWM-configuratie

MCU-codevoorbeeld Pseudocode

// Bereken de werkcyclus voor een puls van 1500 µs
    // Aangenomen dat PWM-periode = 20 ms, klok = 1 MHz prescaler

    pulsbreedte_us = 1500
    period_counts = 20000 // 20 ms in microseconden
    duty_counts = pulsbreedte_us
    set_pwm_duty(plicht_tellingen)

Gebruik tijdens het testen een oscilloscoop om het PWM-signaal te verifiëren. De dalende flank van de puls zorgt ervoor dat de servo de positie leest.

Veelvoorkomende foutmodi en oplossingen

Belangrijke opmerking over het schakelen:Verwissel nooit de aardleiding van de servo om deze uit te schakelen. Wanneer de aarde wordt geopend, kan de servo nog steeds stroom ontvangen via de PWM-signaallijn of andere paden, wat resulteert in een onderspanning van 3,2 V en grillig gedrag. Schakel de VCC-lijn altijd met behulp van een P-kanaal MOSFET of relais.

Veelgestelde vragen over RC Servo PCBA

Hieronder staan ​​drie technische vragen die we vaak ontvangen van robotica-ingenieurs en ontwerpers van RC-systemen.

Vraag 1: Waarom trillen mijn servo's willekeurig als ik ze bestuur vanaf mijn aangepaste PCBA met een ESP32 of Arduino?

A:Je hebt vrijwel zeker een probleem met stroomruis. Hier is de diagnostische volgorde die we bij Unixplore Electronics aanbevelen:

Stap 1— Controleer de voeding met een oscilloscoop: Meet de 5V-lijn direct op de servoconnector terwijl de servo beweegt. Als u meer dan 200 mV rimpel (piek-tot-piek) ziet, is uw ontkoppeling onvoldoende.

Stap 2— Voeg bulkcapaciteit toe: plaats een elektrolytische condensator van 1000 µF tot 4700 µF over de voedingsingangsklemmen. Servomotoren trekken hoge inschakelstromen (3–10× bedrijfsstroom) wanneer ze in beweging komen. Zonder bulkcapaciteit zakt de spanning onder de 4V, waardoor het besturings-IC wordt gereset of zich onregelmatig gedraagt.

Stap 3- Aparte MCU-voeding van servovoeding: de slechtste ontwerpen laten de MCU en servo's van dezelfde spanningsregelaar werken. Gebruik twee afzonderlijke regelaars:

• Eén 5V/500mA LDO voor de MCU en logica.
• Een aparte 5V/3A voeding (of directe batterijaansluiting) voor de servo's.

Stap 4— Voeg ontkoppeling toe bij elke servoconnector: plaats een elektrolytische condensator van 100 µF en een keramische condensator van 100 nF direct over de VCC- en GND-pinnen van elke servoconnector. De keramische condensator filtert hoogfrequente ruis uit de motorborstels; de elektrolytische verwerkt laagfrequente stroompieken.

Stap 5— Controleer de kwaliteit van uw PWM-signaal: gebruik een oscilloscoop om naar de PWM-pin te kijken. Als u rinkelen (doorschieten) ziet op de stijgende of dalende flanken, voeg dan een serieweerstand van 100 Ω toe aan de MCU-pin. Dit dempt het signaal en voorkomt valse triggering.

Het komt erop neer:90% van de problemen met servojitter zijn gerelateerd aan de voeding en niet aan de code. Repareer eerst de stroomverdeling.

Vraag 2: Hoe ontwerp ik een PCBA die meerdere servo's (8 tot 16 kanalen) aanstuurt zonder brownouts?

A:Dit vereist een zorgvuldige energiebudgettering en lay-outplanning. Hier is de technische aanpak voor een 16-kanaals servocontroller PCBA.

Stap 1— Bereken het totale stroomverbruik:

• Elke standaardservo verbruikt tijdens normaal bedrijf 200 mA tot 500 mA.
• De piekstroom kan 1,5 A tot 3 A per servo bereiken.
• Voor 16 servo's: 16 × 1,5 A = 24 A piekpotentiaalverbruik.

Stap 2— Ontwerp de stroomverdeling:

• Hoofdstroomingang: Gebruik een voeding van 5 V tot 6 V, geschikt voor minimaal 30 A.
• Ingangsconnector: XT60 of schroefterminal (geen kleine 2-pins header).
• Hoofdstroomsporen: 8 mm tot 10 mm breed met 2oz koper, of gebruik een speciaal stroomvlak op laag 2.
• Busrails: Voor stromen boven 15A kunt u koperen busrails toevoegen of externe bedrading gebruiken.

Stap 3— Implementeer gefaseerde stroomverdeling:

• Leid dikke stroomkabels (5 mm+) naar een centraal distributiepunt.
• Voer vanaf dat punt individuele sporen van 1,5 mm uit naar elke servoconnector.
• Voeg een condensator van 470 µF toe aan elke servoconnector (verdeelde capaciteit, niet slechts één grote dop aan de ingang).

Stap 4— Gebruik opto-isolatie voor signaallijnen (geavanceerd):

• Voor industriële omgevingen of omgevingen met veel ruis isoleert u de PWM-signalen met behulp van optocouplers (bijvoorbeeld 4N35 of PC817).
• Dit voorkomt dat motorgeluid terugkoppelt naar de MCU en resets veroorzaakt.
• Geïsoleerde ontwerpen vereisen afzonderlijke vermogensdomeinen (MCU-zijde en servozijde).

Stap 5— Voeg stroombegrenzing of softstart toe:

• Gebruik een MOSFET met softstartcircuits om het servovermogen over 10 ms tot 50 ms op te voeren.
• Dit voorkomt dat de initiële inschakelstroom van alle 16 servo's de voeding doet instorten.
• Als alternatief kunt u de servo's op volgorde inschakelen (5 ms vertraging tussen elk).

Stap 6— Aanbeveling voor PCB-laagstapeling voor meer dan 16 kanalen:

• Laag 1: Signaal (PWM, feedback)
• Laag 2: Grondvlak (massief storten)
• Laag 3: Vermogensvlak (5V of VServo)
• Laag 4: Signaal of secundaire aarde

Deze stapel minimaliseert het lusgebied en vermindert EMI tussen kanalen.

Vraag 3: Kan ik hetzelfde PCBA-ontwerp gebruiken voor verschillende servomerken (Futaba, Hitec, Spektrum, generiek)?

A:Ja, met drie belangrijke compatibiliteitsoverwegingen.

Overweging 1— PWM-signaalstandaarden zijn consistent: alle RC-servo's gebruiken dezelfde 50 Hz PWM-standaard met pulsen van 1 ms tot 2 ms. De PWM-generatielogica van uw PCBA werkt universeel.

Overweging 2— De stroomvereisten variëren aanzienlijk:

Uw PCBA moet zijn ontworpen voor de servo met de hoogste stroom die u wilt gebruiken. Ontwerp voor 2A continu en 5A piek per kanaal voor de meeste standaard servo's en servo's met hoog koppel.

Overweging 3— Connectorcompatibiliteit:

• De meeste servo's gebruiken een standaard 3-pins vrouwelijke header met een tussenruimte van 2,54 mm (0,1 inch).
• De locatie van de signaalpin verschilt per merk:
  • Futaba: Signaal is de binnenste pin (pin 2)
  • Hitec en Spektrum: Signaal is pin 1 of pin 3, afhankelijk van het model
• Ontwerp uw PCBA met duidelijk gelabelde pinouts (S, +, –). Gebruik een mannelijke 3-pins header (zoals een standaard servo-verlengkabel), zodat elke servo direct kan worden aangesloten.

Overweging 4— Interne servo-PCBA (in de servo) is niet uitwisselbaar: als u de interne PCBA ontwerpt die in de servobehuizing gaat (ter vervanging van de originele besturingskaart), is deze merkspecifiek. Verschillende servo's hebben verschillende:

• Potentiometerweerstandswaarden (5kΩ versus 10kΩ)
• Motorgroottes en stroomwaarden
• Locaties van mechanische montagegaten
• Afmetingen behuizing

Voor een intern PCBA-ontwerp moet u het origineel reverse-engineeren of gedetailleerde specificaties voor dat exacte servomodel verkrijgen. Voor PCBA-ontwerpen met externe drivers (het bord dat wordt aangesloten op standaard servoconnectoren) is de compatibiliteit uitstekend met alle grote RC-merken.

Uw RC Servo PCBA testen

Voordat u een ontwerp goedkeurt voor productie, voert u deze vijf tests uit:

Samenvatting: Het ontwerpen van een betrouwbare RC Servo PCBA

Een robuuste RC-servo-PCBA wordt gedefinieerd door vijf technische beslissingen:

1. Voldoende bulkcapaciteit(1000 µF tot 4700 µF) bij de hoofdstroomingang.
2. Gescheiden machtsdomeinenvoor de MCU (LDO-gereguleerd) en servo's (directe batterij of hogestroomregelaar).
3. Ster aardingmet afzonderlijke stroom- en signaalaarde-retouren.
4. Ontkoppelcondensatorenop elke servoconnector (100 µF elektrolytisch + 100 nF keramiek).
5. Goede PWM-signaalconditioneringmet serieweerstanden en korte sporen.

Gebruik voor multi-servo-ontwerpen (8+ kanalen) een 4-laags PCB met speciale voedings- en aardvlakken. Voor interne servo-PCBA-ontwerpen voegt u motorruisonderdrukking (100 nF over de motoraansluitingen) en isolatietape toe om kortsluiting in de behuizing te voorkomen. Deze praktijken zorgen consequent voor een jittervrije werking en langdurige betrouwbaarheid in zowel RC- als robotica-toepassingen.
