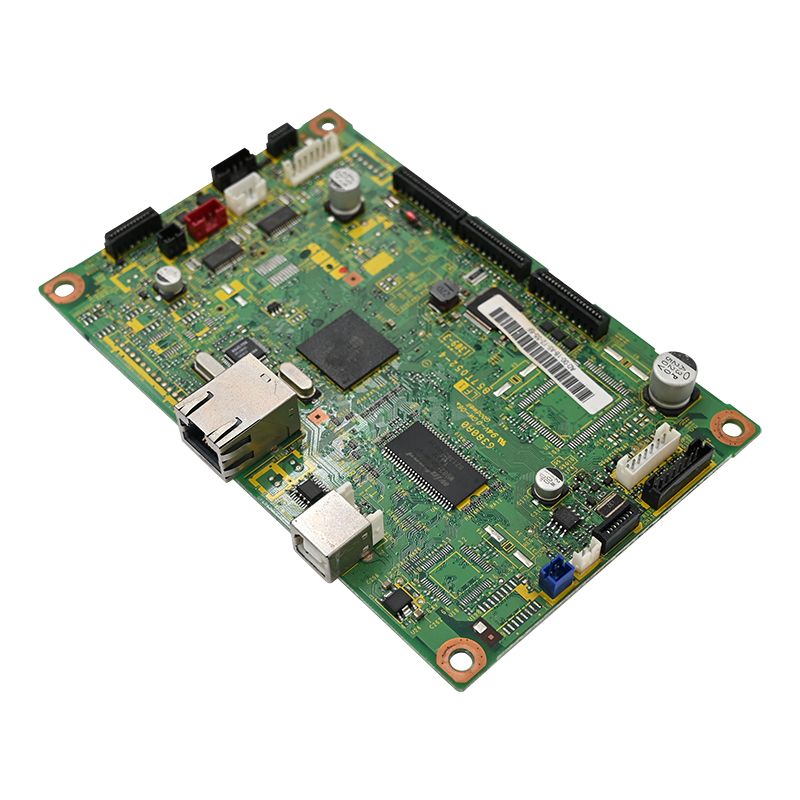

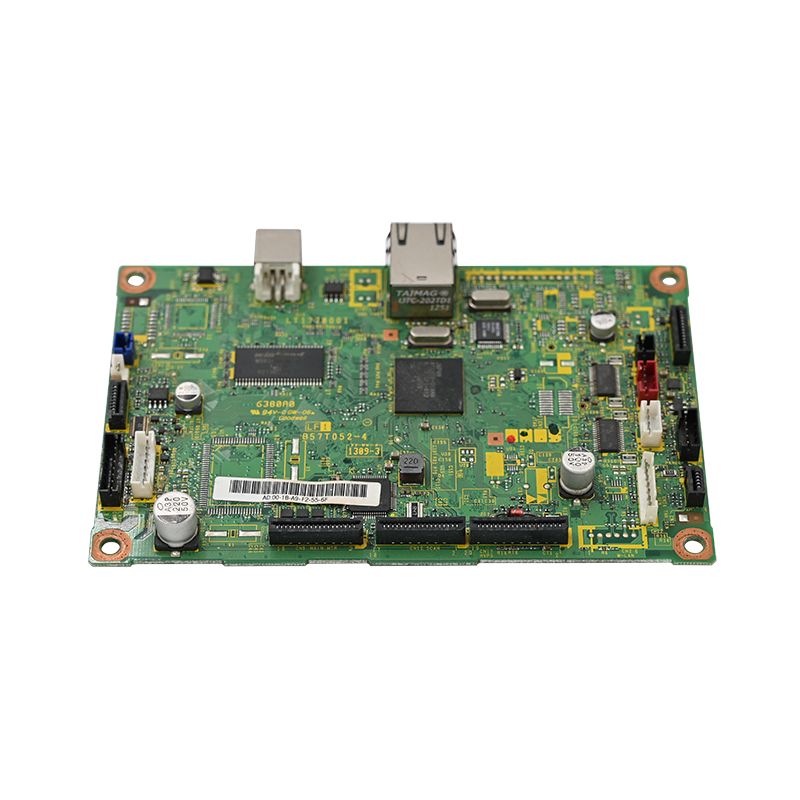

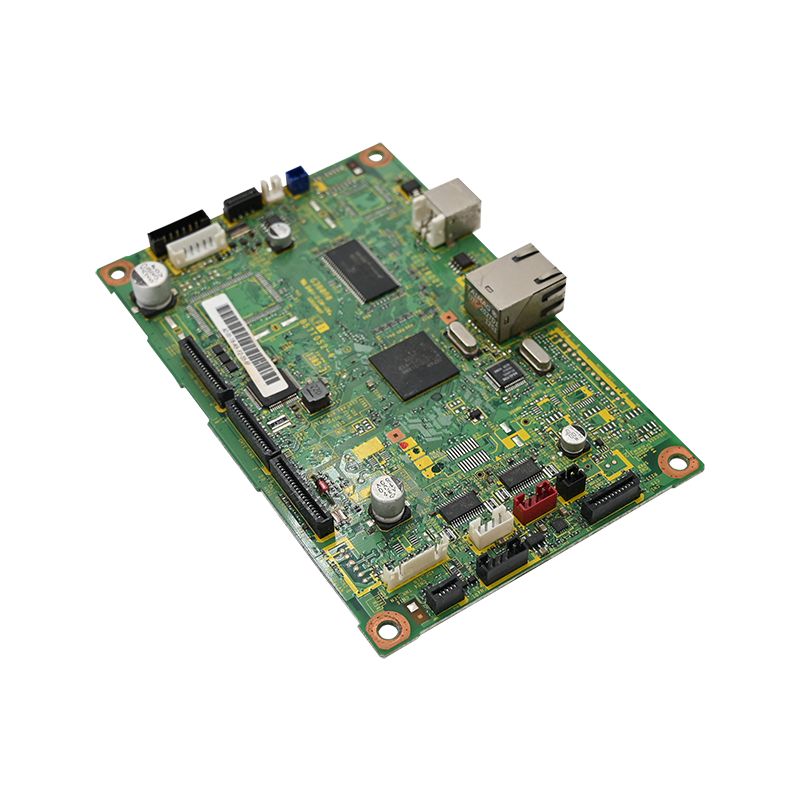

PCBA-scanner van Obd

Voor het vervaardigen van een duurzame, nauwkeurige PCBA-PCB-scanner is meer nodig dan alleen het assembleren van componenten. Sinds mijn twintig jaar op het gebied van hardware voor autodiagnostiek zijn fouten vaak terug te voeren op een slecht PCB-ontwerp, ondermaatse connectoren of een ontoereikend thermisch beheer. Hieronder vindt u een stapsgewijze blauwdruk voor het produceren van professionele boards die bestand zijn tegen echte garageomstandigheden.

Stuur onderzoek

Productomschrijving

Naarmate voertuigen steeds meer geautomatiseerd worden, blijft de vraag naar zeer nauwkeurige, duurzame OBD2-scanners (On-Board Diagnostics) groeien. Bij Unixplore Electronics bieden we een uitgebreide productieservice voor PCBA-scanners voor PCB's, van PCB-indeling en inkoop van componenten tot assemblage, testen en conforme coating.

Met meer dan tien jaar ervaring in de auto-elektronicasector zijn onze PCBA-oplossingen voor OBD2-scanners ontworpen om bestand te zijn tegen de zware omstandigheden van autoreparatiewerkplaatsen en motorruimtes.

Waarom kiezen voor Unixplore voor uw OBD2-scanner PCBA?

Kwaliteit van automobielkwaliteit: Onze platen zijn gebouwd met componenten die geschikt zijn voor -40°C tot +105°C, waardoor werking onder extreme motorkaptemperaturen wordt gegarandeerd.
Kant-en-klare productie: We bieden one-stop-service, inclusief SMT-assemblage, functionele tests en boxbuilding.
Betrouwbaarheidsfocus: Kenmerken omvatten een 4-laags PCB-ontwerp voor signaalintegriteit, conforme coating voor corrosiebescherming en rigoureuze In-Circuit Testing (ICT).
Gecertificeerde uitmuntendheid: Onze faciliteit is ISO 9001:2015 gecertificeerd en voldoet aan de IPC-610E-normen.

Kernspecificaties van onze OBD2-scanner PCBA

Onze professionele OBD2-scannerkaarten zijn ontworpen met niet-onderhandelbare parameters om compatibiliteit met huidige voertuigen uit 1996 (zowel benzine als diesel) te garanderen.

Parameter	Specificatie	Technisch voordeel
Bedrijfsspanning	8V – 36V DC (met 60V transiëntbeveiliging)	Verwerkt spanningspieken tijdens jump-starts zonder schade.
Communicatieprotocollen	KAN (ISO 15765), KWP2000, ISO 9141, J1850, UDS	Zorgt voor een brede voertuigdekking (Amerikaans, Europees, Aziatisch).
MCU (verwerker)	32-bits ARM Cortex (≥168 MHz)	Biedt vertragingsvrije decodering van meerdere PID's in realtime.
Analoge ingangen	2 kanalen, 0-5V, 12-bit resolutie	Maakt directe uitlezing van analoge sensoren (MAP, TPS) mogelijk.
Bedrijfstemperatuur	-40°C tot +105°C	Bestand tegen hitte in de motorruimte en ijskoude klimaten.
ESD-bescherming	±8kV contact, ±15kV luchtafvoer (IEC 61000-4-2)	Voorkomt statische schade door veelvuldig gebruik door de gebruiker.
PCB-structuur	4-laags (minimaal) met speciale grond-/krachtvlakken	Vermindert ruis op CAN/LIN-bussen voor betrouwbare gegevensoverdracht.

Aanbevolen stuklijst- en componentinkoop

We gebruiken alleen hoogwaardige componenten afkomstig van geautoriseerde distributeurs om een lange levensduur en prestaties te garanderen.

Transceivers: CAN-transceiver van automobielkwaliteit + ISO9141/KWP2000-compatibele transceiver voor robuuste buscommunicatie.
Bescherming: Diode-array met onderdrukking van transiënte spanning voor bescherming tegen belastingdump.
Connectiviteit: 16-pins OBD2-mannelijke connector, verguld met een vergrendeling (voorkomt contactoxidatie en zorgt voor langdurige betrouwbaarheid bij frequente plugcycli).
Spanningsregelaar: 5V/400mA-regelaar met lage uitval in de automobielsector zorgt voor een stabiele stroomvoorziening.

Ons productieproces: kwaliteit zonder compromissen

We volgen een strikte productiestroom om veldfouten en garantieretouren tot een minimum te beperken.

1. PCB-indeling en signaalintegriteit

Steraarding: Analoge en digitale aarde zijn gescheiden en slechts op één punt in de buurt van de voeding samengevoegd om ruis te verminderen.
Impedantiecontrole: CAN_H/CAN_L-sporen zijn parallel en qua lengte op elkaar afgestemd (120Ω ±10% differentiële impedantie).
ESD-plaatsing: Beschermingscomponenten zijn binnen 5 mm van de OBD2-connectorpinnen geplaatst voor optimale veiligheid.

2. Montage en solderen

Loodvrij soldeer: Gebruik van SAC305-soldeer voor RoHS-conformiteit.
Through-hole connectoren: Gespecificeerd voor de 16-pins OBD2-connector om barsten na herhaalde plugcycli te voorkomen.
Conformele coating: Er wordt een acryl- of siliconencoating aangebracht om te beschermen tegen vocht en chemische druppels.

3. Testen in circuits (ICT) en kalibratie

Elke PCBA-scanner voor PCBA's moet een streng protocol doorstaan voordat deze wordt verzonden:

Continuïteitstest: controleert op kortsluiting op alle 16 pinnen.
Handshaketest: doorloopt CAN, KWP, J1850 met behulp van een programmeerbare voertuigsimulator.
Controle stroomverbruik: geverifieerd dat deze <70 mA is bij inactiviteit (contact uit) om te voorkomen dat de accu van de auto leegraakt.

Veelvoorkomende faalmodi en onze preventie

Mislukking	Onze oplossing
Geen communicatie op sommige modellen	Toevoeging van 510Ω pull-up-weerstanden op de K-lijn.
Willekeurige reset tijdens starten	Ingangstrapcondensator (1000 µF) toegevoegd om brownouts te voorkomen.
Opgeblazen CAN-transceiver	Opname van een speciale CAN-bus-beschermingsdiode tussen CAN_H/CAN_L en aarde.

Diensten met toegevoegde waarde: Bluetooth/WiFi-integratie

Het toevoegen van draadloze connectiviteit aan OBD2-scanners leidt vaak tot EMC-problemen. We beschikken over de technische expertise om Bluetooth/WiFi met succes te integreren en tegelijkertijd te voldoen aan de EMC-normen voor auto's (bijvoorbeeld CISPR 25).

Fysieke isolatie: Het draadloze gedeelte is geïsoleerd van CAN-sporen om interferentie te minimaliseren.
Aparte voeding: speciale spanningsregelaar voor de draadloze module om ruiskoppeling te voorkomen.
Ferrietkralen en common-mode-smoorspoelen: gebruikt op stroomingangen en CAN-lijnen om emissies te onderdrukken en signaalintegriteit te garanderen.

Over Unixplore-elektronica

Unixplore Electronics Co., Ltd., opgericht in 2011, is een toonaangevende leverancier van kant-en-klare elektronische productiediensten op contractbasis.
Fabriekscapaciteit: fabriek van meer dan 3.000 m² met 6 SMT-lijnen en 4 DIP-lijnen.
Jaarlijkse productie: meer dan 1.500.000 stuks PCBA's en 150.000 sets eindproducten.
Mondiaal bereik: We exporteren naar Noord-Amerika, Europa en Oceanië.

Klaar om uw OBD2-scannerproject te lanceren?

Geen minimale bestelhoeveelheid (GEEN MOQ)
Gratis technisch advies en DFM-beoordeling
Verzending van prototypen in slechts 72 uur

Zorg ervoor dat uw autodiagnostische producten niet in de blauwdrukfase blijven hangen. Met meer dan tien jaar ervaring in de PCBA-productie van auto-elektronica helpt Unixplore u uw ontwerpen snel om te zetten in hoogwaardige, massaproductieklare producten.
