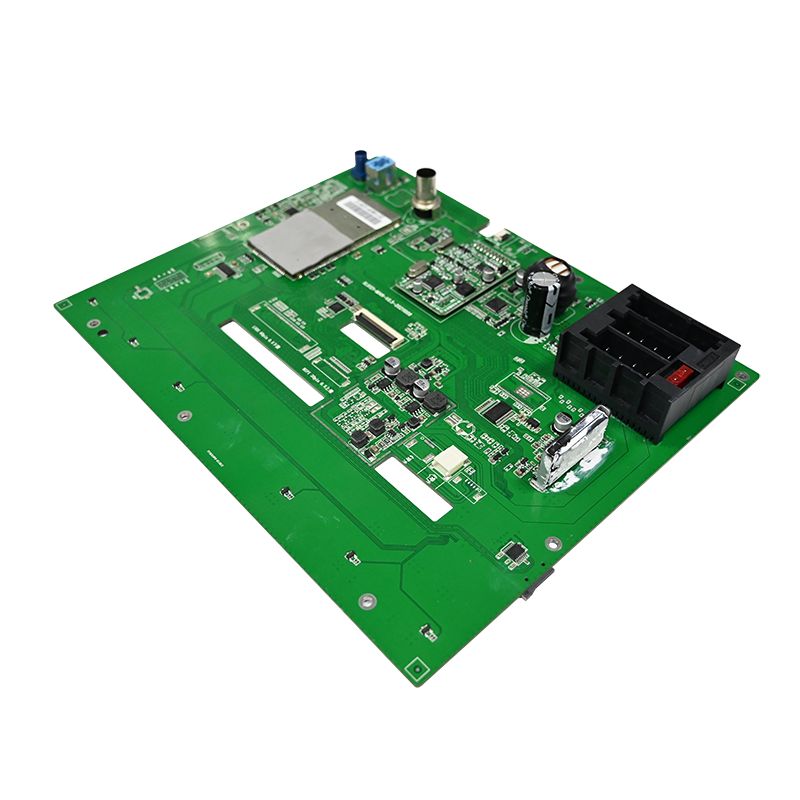

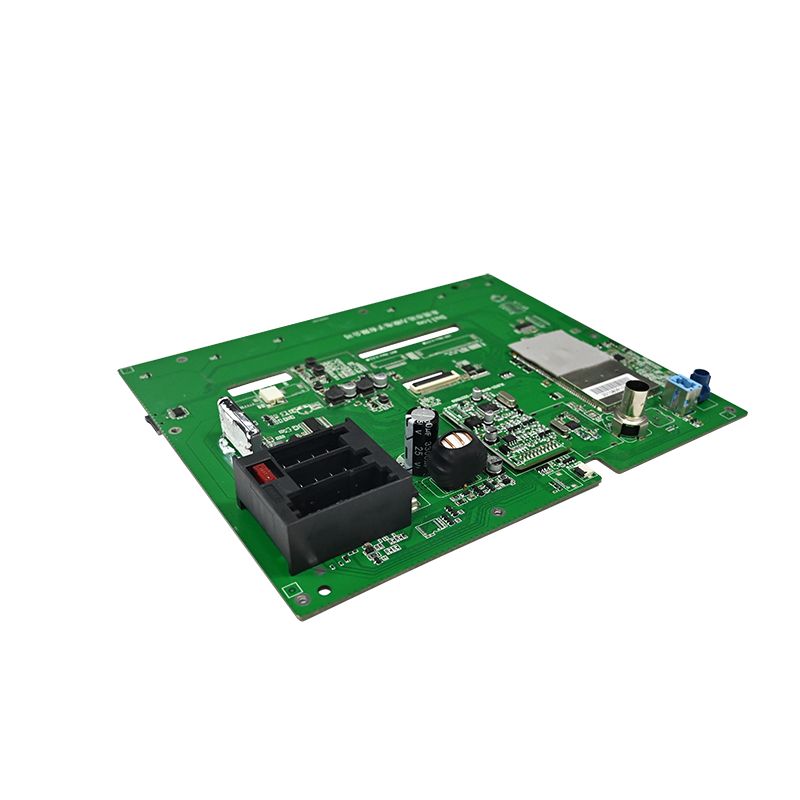

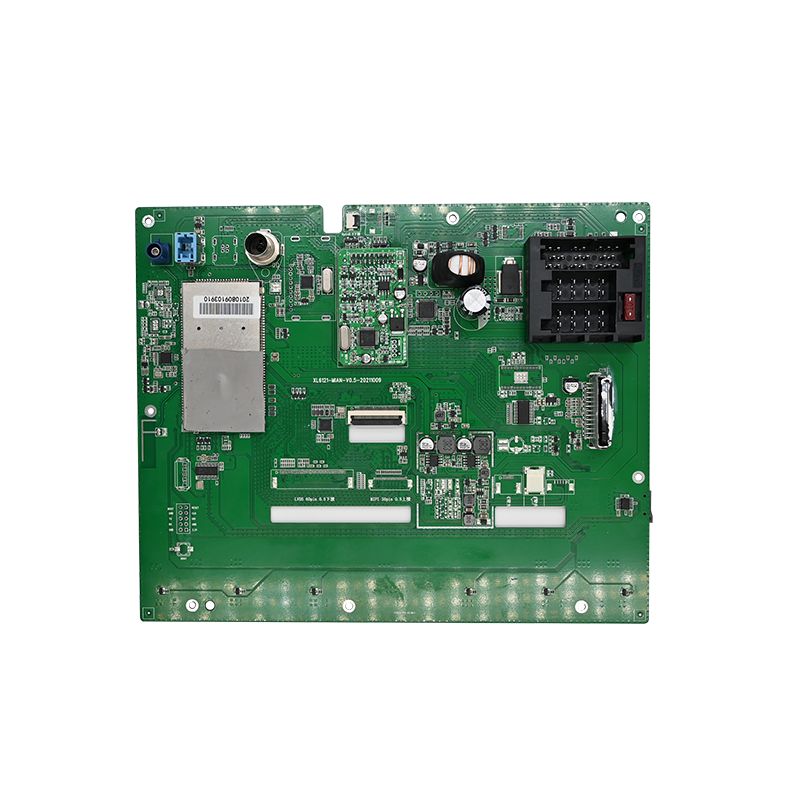

Dashcam PCBA

Kernkwaliteitsspecificaties voor Dash Cam PCBA

Definieer deze parameters voordat u componenten inkoopt. Elke beslissing vloeit voort uit thermische en trillingsvereisten.

Bedrijfsomgeving voor gebruik in de automobielsector

Thermisch beheerbudget

Cruciaal: Verlaag alle elektrolytische condensatoren tot een nominale spanning van 50% bij 105 °C. Een 6,3V-dop op 5V-rail valt binnen 6 maanden uit.

Componentselectie voor hoogwaardige dashcam PCBA

Goede kwaliteit begint met onderdelen van autokwaliteit. Componenten van consumentenkwaliteit veroorzaken veldfouten.

Beeldsensor en lensconstructie

Vermijd rolluiksensoren zonder algemene reset. Snelle beweging veroorzaakt scheefheid waardoor platen onleesbaar worden.

Processor- en geheugenarchitectuur

Betrouwbaarheidsregel: gebruik een afzonderlijke LDO voor de DDR-geheugenreferentiespanning (VREF). Door het via een weerstandsdeler aan VDD te koppelen, ontstaan ​​bitflips boven de 70°C.

Voedingsketen (meest kritiek)

Een dashcam PCBA faalt hier meer dan waar dan ook.

Injecteer een rimpel van 200 mVpp bij 100 kHz op 12V-ingang. De video mag geen horizontale balken vertonen.

PCBA-indeling voor signaalintegriteit en warmteverspreiding

De lay-out bepaalt of een dashcam PCBA betrouwbaar opneemt of vastloopt in het verkeer.

Aanbeveling voor laagstapeling (minimaal 6 lagen)

Kritieke routeringsregels

DDR3L-sporen – 50Ω ±10% impedantie, groep 8-sporen binnen een lengte van 0,5 mm
MIPI CSI (sensor naar SoC) – differentiële paren, lengte-mismatch < 0,2 mm
SD-kaartsleuf – serie 22Ω-weerstanden in de buurt van SoC voor overshoot-controle
Kristal (27 MHz) – beschermring met geaarde via's, geen voedingsvlak eronder

Productieprocescontroles voor consistentie

Hoogwaardige dashcam-PCBA vereist statistische procescontrole (SPC) op elke lijn.

Soldeerpasta en reflow

Optische en röntgeninspectie

AOI (automatisch optisch) – controleert de polariteit van componenten, soldeerbruggen en opgeheven kabels
AXI (röntgenfoto) – verplicht voor BGA-pakketten (SoC en DRAM). Leegteverhouding onder bal < 25%
ICT (in-circuit test) – verifieert stroomrails, klokken en resetsignalen voordat de firmware wordt geflasht

Validatietests vóór massaproductie

Elk PCBA-ontwerp van een dashcam moet deze zes tests doorstaan.

FAQ – Veelgestelde vragen over de PCBA-kwaliteit van de dashcam

Vraag 1: Waarom falen veel PCBA-ontwerpen van dashcams na 6 maanden parkeermodus?
A: De voornaamste fout is de verslechtering van de supercondensator of de batterij als gevolg van voortdurend opladen bij hoge temperaturen. De parkeermodus zorgt ervoor dat de PCBA van de dashcam dagelijks meer dan 12 uur actief is bij een voorruittemperatuur van 60–80 °C. Er doen zich drie specifieke fouten voor:
1. ESR-stijging van supercondensatoren – Standaard 2,7 V/10F-kappen verhogen de equivalente serieweerstand van 50 mΩ naar meer dan 1 Ω na 2000 uur bij 70 °C. Dit voorkomt dat de vijl uiteindelijk doorspoelt wanneer de ontsteking wordt uitgeschakeld. Gebruik auto-supercaps die geschikt zijn voor 85 °C en een initiële ESR < 30 mΩ.
2.LDO thermische uitschakeling – De 3,3V LDO zorgt voor bewegingsdetectie terwijl hij geparkeerd staat. Zonder een speciale buck-converter (90% efficiënt versus 60% voor LDO) overschrijdt de junctietemperatuur 125°C. Schakel over naar een synchrone buck met gespreid spectrum.
3. Lekkage van de RTC-batterij – Knoopcelbatterijen (CR1220) lekken elektrolyt boven de 80 °C, waardoor sporen in de buurt worden aangetast. Vervangen door een supercondensator van 0,1 F voor RTC-back-up – geen lekkagerisico.
Controleer de parkeermodus altijd na 4 uur in een oven van 50°C met een thermische camera.

Vraag 2: Hoe beïnvloedt de plaatsing van PCBA-componenten de nachtvideokwaliteit in dashcams?
A: De plaatsing van componenten heeft invloed op de koppeling van elektrische ruis aan de analoge voedings- en kloklijnen van de beeldsensor. Drie plaatsingsregels zijn rechtstreeks van invloed op nachtopnamen:
Houd schakelregelaars op 30 mm afstand van de sensor – De 2 MHz-rimpel van een DC-DC-omzetter wordt gekoppeld aan de 2,8 V analoge rail van de sensor als de sporen parallel lopen. Meet met een spectrumanalysator: elke impuls boven -85 dBV bij de pixelklokfrequentie veroorzaakt verticale strepen bij weinig licht.
Aparte digitale I/O van MIPI-lanes – SD-kaartdatalijnen (tot 200 MHz harmonischen) stralen uit in de differentiële MIPI-klok wanneer ze op aangrenzende lagen worden gerouteerd. Voeg een geaarde via-afrastering toe tussen de SDIO- en MIPI-regio's.
Plaats ontkoppelingskappen binnen 1 mm van de sensor – Een keramische kap van 4,7 µF op elke voedingspin absorbeert hoogfrequente ruis. Doppen verder dan 2 mm verhogen de ruis met 15 dB, zichtbaar als horizontale strepen in schaduwen.
Een goed geplaatste dashcam PCBA produceert heldere nachtvideo waarbij kentekenplaten leesbaar zijn bij 5 lux. Een slechte lay-out voegt artefacten toe die forensisch onderzoek niet doorstaan.

Vraag 3: Kan ik dezelfde dashcam-PCBA gebruiken voor camera's aan de voor- en achterzijde?
A: Nee, vanwege drie hardwareverschillen die niet alleen door firmware kunnen worden opgelost:
Lensfocusafstand: Camera's aan de voorkant vereisen een oneindige focus (3 meter tot de horizon). Camera's aan de achterzijde hebben een close focus nodig (0,5 meter tot bumper) voor hatchback-interieurs. De hoogte van de lenscilinder verschilt 1,2 mm. Een gewone PCBA met verstelbare lenshouder kost meer dan twee speciale ontwerpen.
Oriëntatie van de beeldsensor: de camera's aan de voorkant zijn rechtop gemonteerd. Achtercamera's worden vaak ondersteboven gemonteerd (hemel op glas). De sensor leest pixels van boven naar beneden. Als u het beeld digitaal omdraait, wordt er een latentie van 1 frame toegevoegd (33 ms bij 30 fps), wat leidt tot synchronisatiemismatches bij tweekanaalsopnamen. Voor de hardware-flip via register-instelling zijn verschillende sensorconfiguratiebestanden vereist.
Thermische omgeving – De achterruit ontvangt 30% minder zonnebelasting dan de voorruit. Een aan de voorkant geoptimaliseerde PCBA met agressieve vermogensbeperking zal mogelijk nooit de koeling aan de achterkant inschakelen, wat leidt tot een mismatch in de veroudering van de condensatoren. Als de unit na twee jaar in bedrijf is, zal de voorunit het eerder begeven dan de achterkant.
Ontwerp in plaats daarvan een gemeenschappelijk moederbord met twee mezzanine-sensorkaarten. De PCBA van de basisdashcam bevat processor en stroom. Elke sensorkaart heeft zijn eigen lensvatting, oriëntatiepennen en thermische paddikte. Deze aanpak vermindert het totale aantal SKU's terwijl de beeldkwaliteit behouden blijft.

Productieopbrengstdoelstellingen voor goede kwaliteit

Een dashcam PCBA van goede kwaliteit overleeft drie jaar van dagelijkse temperatuurschommelingen, trillingen en spanningspieken. Ontwerp met auto-derating, valideer met thermische beeldvorming en controleer elke productiepartij. Deze aanpak levert dashcams op die het moment vastleggen dat er toe doet.
