Hoe de ontwikkeling van Dash Cam PCBA evolueert: van chipselectie tot massaproductie

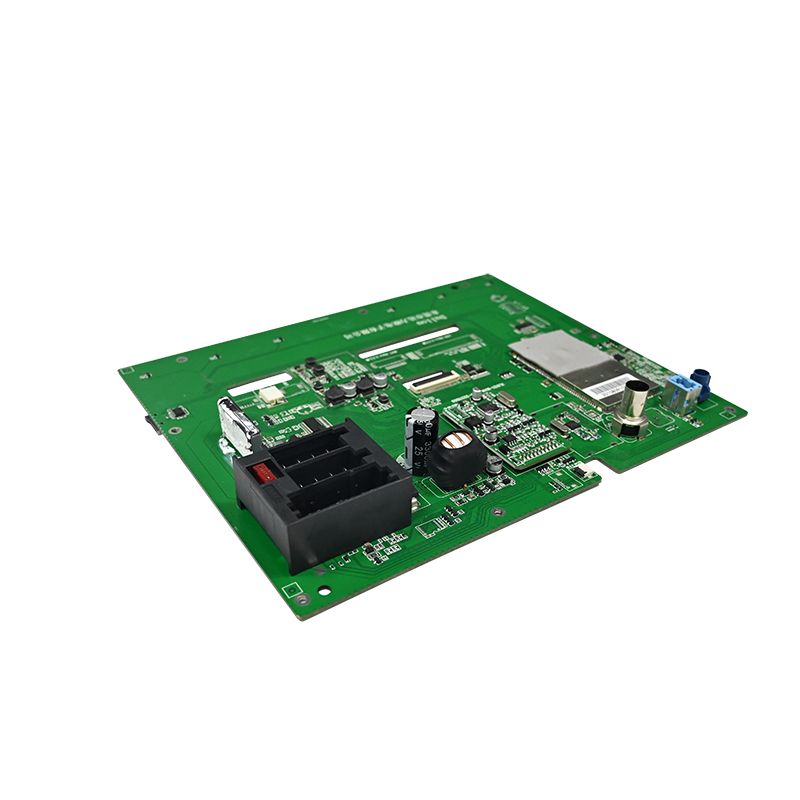

In de kern wordt een dashcam niet gedefinieerd door de lens of behuizing, maar door zijnPCBA(Assemblage van printplaten). Als je de chipset goed hebt en het bord stabiel, heb je de helft van de strijd al gewonnen. Gebaseerd op praktijkervaring uit de praktijk, volgt hier een eenvoudige gids over chipsetselectie, circuitontwerp, productie en testen.

1. Chipsetselectie: kies eerst het "brein" en bouw er vervolgens omheen

De hoofdprocessor is het hart van de PCBA. Zodra dit is besloten, zijn de rest van het circuit, de kosten en het prestatieplafond grotendeels vastgelegd. Momenteel hebben de reguliere opties elk hun eigen sterke punten:

• Ambarella: Bekend om superieure beeldverwerking, uitstekende beeldkwaliteit en hoge coderingsefficiëntie. Ideaal voor hoogwaardige 4K-dashcams, maar de ontwikkeling is complex en de stuklijstkosten zijn hoger.

• Novatek: De marktleider qua volume. Biedt een uitstekende prijs-kwaliteitverhouding, met opties variërend van instapniveau tot high-end (ondersteuning voor 4K, HDR). Vaak de beste keuze voor massaproducten.

• Overige (Hisilicon, Allwinner, enz.): Gebruikt in specifieke markten of kostengevoelige producten.

Kijk niet alleen naar de resolutie. Beoordeel uw werkelijke behoeften: ondersteunt het dubbele opname aan de voor- en achterzijde? Hoe zijn de prestaties bij weinig licht? Heeft u ADAS- of AI-functies nodig? Deze bepalen de vereiste rekenkracht en ISP-mogelijkheden (Image Signal Processor).

Zodra de hoofdprocessor is gekozen, let dan op deze belangrijke randapparatuur:

• Energiebeheer: De stroomvoorziening in auto's is notoir luidruchtig (9V–16V met tijdelijke pieken). U moet een DC-DC-omzetter met brede ingangsspanning gebruiken met bescherming tegen overspanning, overstroom en omgekeerde polariteit. Als de parkeermodus vereist is, voeg dan een laagspanningsdetectie-/beschermingscircuit toe om te voorkomen dat de accu van de auto leegraakt.

• Beeldsensor: Sony IMX-serie (bijv. IMX335) is een veel voorkomende keuze. Zorg ervoor dat de MIPI CSI-interface goed aansluit bij de hoofdprocessor.

• Opslag: Gebruik eMMC voor firmware-opslag en een TF-kaartsleuf voor video-opslag. De kaartsleuf moet ESD-bescherming hebben.

2. Basisprincipes van circuitontwerp: anti-interferentie en thermisch beheer zijn belangrijke uitdagingen

Dashcams zitten op de voorruit, bakken in de zomerzon en vriezen in de winter, terwijl ze constante trillingen ondergaan. Dit vereist een extreem hoge stabiliteit en betrouwbaarheid van de PCBA. In de ontwerpfase moeten twee cruciale kwesties worden aangepakt:

2.1 Thermisch beheer (warmteafvoer)

Tijdens 4K-video-opnamen genereren de processor en de sensor aanzienlijke hitte in een afgesloten behuizing. Slecht thermisch beheer leidt tot systeemcrashes, beeldartefacten en versnelde veroudering van componenten. Effectieve oplossingen zijn onder meer:

Grote koperstromen stromen onder de hoofdprocessor, met dichte thermische via's die verbinding maken met de binnenste en onderste koperlagen om warmte te verspreiden.
Strategische plaatsing van componenten om warmtebronnen gelijkmatig te verdelen en plaatselijke hotspots te vermijden.
Het ontwerpen van de PCBA om gebruik te maken van de metalen behuizing of speciale warmteverspreiders voor passieve koeling.

2.2 Signaalintegriteit en EMI/EMC

Hogesnelheidssignalen (MIPI, DDR) en RF-signalen (Wi-Fi, GPS) worden op een klein bordje gepropt. Zonder een zorgvuldig ontwerp veroorzaakt interferentie beeldruis, framedrops of signaalverlies.

Impedantiecontrole: Bereken en controleer strikt de differentiële impedantie van 100 Ω voor MIPI, USB en andere snelle differentiële paren, en de single-ended impedantie van 50 Ω voor andere kritische sporen.
Lengte-matching: Differentiële paren en DDR-gegevensgroepen moeten strikte lengte-matching hebben (binnen ±10 mil) om een ​​juiste timing te garanderen.
Guard Tracing: Leid grondsporen langs kritieke signalen (klok, I2C, audio, video) en voeg stitching-via's toe voor isolatie.
Layer Stackup: Gebruik een 4-laags of 6-laags PCB met een solide aardvlak en een solide voedingsvlak. Leid hogesnelheidssignalen naar de binnenlagen om de vliegtuigen als afscherming te gebruiken.

Plaats bovendien altijd TVS-diodes bij de ingangsconnectoren voor ESD-bescherming, voeg ferrietkralen en condensatoren toe aan de stroomingang voor filtering en gebruik een eenpuntsscheiding tussen analoge en digitale aardvlakken. Dit zijn eenvoudige maar zeer effectieve technieken.

3. Productie en kwaliteitscontrole: de poortwachters vóór massaproductie

Een goed ontwerp is slechts de helft van het verhaal. Om een ​​betrouwbare PCBA te kunnen leveren, zijn grondige productie- en testprocessen niet onderhandelbaar.

• SMT-assemblage en AOI-inspectie: Gerenommeerde fabrieken gebruiken 3D SPI om de kwaliteit van soldeerpasta te inspecteren, snelle pick-and-place-machines voor BGA- en 0402-componenten, en AOI (Automated Optical Inspection) om soldeerdefecten (brugvorming, koude verbindingen, ontbrekende componenten) op te sporen.

• FCT (Functional Circuit Test): Simuleer de daadwerkelijke werking van de dashcam door de PCBA in te schakelen en elke functie te testen: opname, audio, GPS-signaalverwerving, knopreactie en weergave-uitvoer.

• Inbrandtest (verouderingstest): Laat de PCBA enkele tot tientallen uren continu draaien in een kamer met hoge temperatuur en hoge luchtvochtigheid. Dit brengt latente defecten aan het licht (zoals intermitterende soldeerverbindingen of thermisch instabiele componenten) en is een cruciale stap om betrouwbaarheid op de lange termijn te garanderen.

Het opbouwen van een betrouwbaardashcam PCBAis een systematische technische inspanning. Het is een evenwichtsoefening: het vinden van de goede plek tussen prestaties, kosten, fysieke omvang, thermische dissipatie en betrouwbaarheid op de lange termijn. Door deze praktische overwegingen vooraf aan te pakken, kunt u veel voorkomende valkuilen vermijden en uw pad naar een succesvolle productlancering stroomlijnen.
