Hoe bepaalt de PCBA-productie van temperatuurregelaars de thermische stabiliteit in kritieke toepassingen?

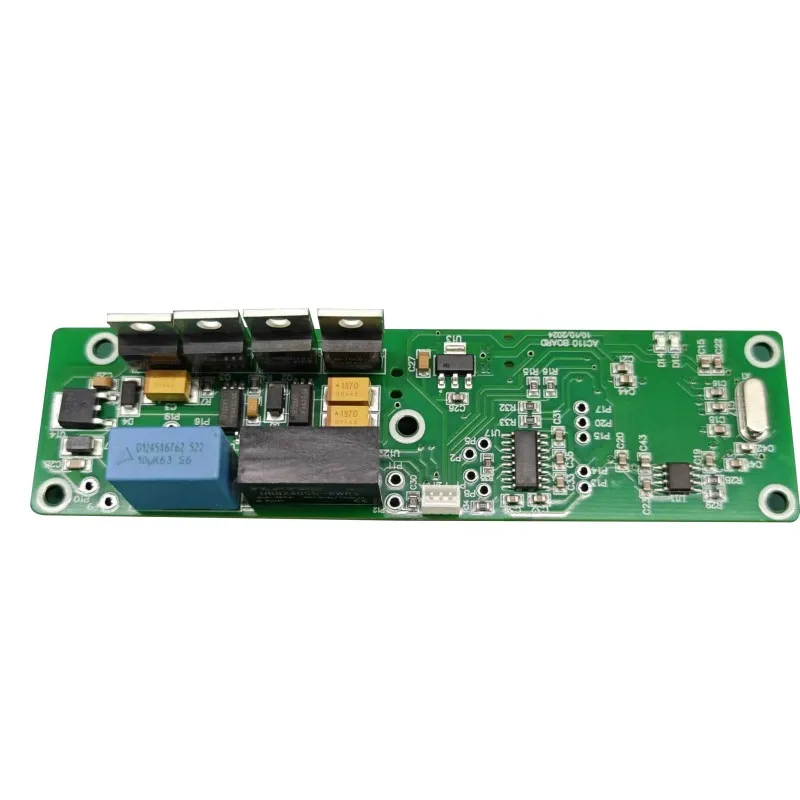

1. Waarom thermische stabiliteit een productieresultaat is

Een temperatuurregelaar wordt vaak beoordeeld op basis van de nauwkeurigheid van het instelpunt op een datasheet, maar het gedrag in het veld wordt bepaald door fysieke variabelen die tijdens de montage worden geïntroduceerd. Soldeerholtes verhogen de thermische weerstand. Verontreiniging creëert lekkagepaden die analoge metingen verschuiven. Koperverdeling nabij de sensor kan het bord zelf in een warmteverspreider veranderen. Elk van deze voorwaarden is een productiehandtekening en geen softwareprobleem.

Het verschil tussen een controller die ±0,5 °C vasthoudt en een controller die meerdere graden afwijkt, is vaak terug te voeren op procesdiscipline. Uit een onderzoek naar precisie-thermische besturingskaarten blijkt dat voedingscircuits die verschillende ampères dragen, van voldoende koper moeten zijn voorzien en fysiek gescheiden moeten worden gehouden van het retourpad van de sensor; anders verstoren plaatselijke verwarming en IR-daling de meting voordat het signaal de ADC bereikt. Op dezelfde manier creëren thermische reliëfuitsnijdingen, smalle sensorsporen en opzettelijke afstanden tussen componenten met hoge stroomsterkte een "thermisch eerlijke" zone rond het sensorelement, zodat dit reageert op de systeemtemperatuur in plaats van op de interne warmtestroom van het bord.

Daarom deze zinTemperatuurregelaar PCBAbeschrijft meer dan een bevolkt bord. Het beschrijft een gecontroleerd thermisch systeem waarvan de meetketen, vermogensfase en beveiligingscircuits gezamenlijk zijn ontworpen en geproduceerd. Wanneer het assemblageproces onstabiel is, wordt de regellus gedwongen om fysieke ruis te compenseren die hij niet kan zien.

2. Sensorinterface: de eerste verdedigingslinie

2.1 Sensortype en de implicaties ervan voor de productie

NTC-thermistors, PT100/PT1000 RTD's en thermokoppels leggen verschillende beperkingen op aan de voorkant van de printplaat. NTC-sensoren leveren een hoge gevoeligheid in smalle banden, maar vereisen linearisatie omdat hun weerstandstemperatuurcurve exponentieel is. RTD's bieden een meer lineaire respons over een groot bereik, maar hun signaalpad met lage weerstand is gevoeliger voor spoorweerstand en door solderen veroorzaakte spanning. Thermokoppels bieden het grootste bereik, maar de laagste nauwkeurigheid, vaak in het bereik van enkele graden, en zijn afhankelijk van koude-overgangscompensatie die elektrisch stabiel moet zijn.

De voorkant van de sensor is niet alleen een analoge ingang; het is een meetknooppunt met hoge impedantie dat common-mode-ruis moet onderdrukken terwijl een klein differentieel signaal behouden blijft. Typische commerciële controllers illustreren de spreiding: een NTC-ingang kan een nominale waarde hebben van ±0,6 °C, een PT100-kanaal van ±0,7 °C en een J-type thermokoppel van ±3 °C. Deze cijfers zijn specificaties op sensorniveau en geen garanties op systeemniveau. Het assemblageproces behoudt die nauwkeurigheid of erodeert deze door slechte aarding, thermische gradiënten en onvoldoende toegang tot kalibratie.

2.2 Layout-isolatie en kalibratietoegang

Een sensortrace die naast een relaisdriver of een MOSFET-schakelknooppunt loopt, koppelt ruis aan de meting. Een aardvlak dat wordt onderbroken onder het analoge front-end zal retourstromen door gedeeld koper forceren, waardoor offsets ontstaan ​​die variëren met de belasting. Tijdens de design-for-manufacturing-beoordeling moeten deze problemen worden gemeld voordat de tool wordt vrijgegeven. Bij de technische beoordeling moeten de thermische koppeling, de plaatsing van componenten voor sensorisolatie en de integriteit van het stroom-/aardevlak worden beoordeeld voor zuivere analoge detectie en stabiele PWM-schakeling.

Kalibratie is de laatste brug tussen de sensor en de fysieke behuizing. Geen enkele sensor is perfect afgestemd op een specifieke printplaat, behuizing en assemblagestapel. Een eenmalige kalibratie in een gecontroleerde thermische kamer past een corrigerende offset toe, maar het bord moet worden ontworpen met testtoegang en firmware-hooks die deze kalibratie herhaalbaar maken. Als de PCBA wordt geassembleerd met een inconsistent soldeervolume of vervuiling, zal de kalibratie-offset afwijken met de leeftijd en temperatuur, waardoor het doel van de initiële correctie teniet wordt gedaan.

3. PCB-materialen en koperarchitectuur onder hitte

Temperatuurregelaars werken vaak in behuizingen waar de omgevingstemperatuur ruim boven het kamerniveau stijgt en de eindtrap zijn eigen warmte toevoegt. Het substraat moet over dat bereik dimensionele stabiliteit en diëlektrische integriteit behouden. FR-4 is gebruikelijk, maar laminaten en aluminiumsubstraten met een hoge Tg worden geselecteerd wanneer de thermische belasting of het fietsprofiel groter is dan wat standaard FR-4 kan verdragen zonder meetbare verschuiving.

Het weefpatroon van het glasvezeldoek in de FR-4 kan plaatselijke variaties in de thermische geleidbaarheid veroorzaken, wat leidt tot "thermische weef"-effecten die de sensorwaarde verschuiven, afhankelijk van waar het spoor naartoe wordt geleid. Dit is vooral belangrijk voor uiterst nauwkeurige controllers waarbij zelfs een afwijking van 0,1 °C ertoe doet. Koperarchitectuur is net zo belangrijk. Een tweelaags bord kan voldoende zijn voor een eenvoudige thermostaat, maar controllers met mixed-signal front-ends en PWM-uitgangen profiteren van 4-laags of 6-laags stackups met speciale grondvlakken grenzend aan signaallagen. Deze opstelling zorgt voor een inherente isolatie tussen het luidruchtige vermogensgedeelte en het gevoelige analoge gedeelte, waardoor de behoefte aan externe filtering, die zelf kan afdrijven, wordt verminderd.

De fysieke stapeling is daarom geen passieve achtergrond. Het maakt deel uit van de controlelus. Een bord dat de warmte ongelijkmatig verdeelt, produceert een sensorsignaal dat elektrisch nauwkeurig maar thermisch onjuist is.

4. Betrouwbaarheid van soldeerverbindingen tijdens thermische cycli

Temperatuurregelaars worden blootgesteld aan herhaalde verwarming en koeling. De soldeerverbindingen die stroomapparaten, relais en sensorconnectoren verbinden, moeten de resulterende thermomechanische spanning overleven. Het dominante mechanisme is de CTE-mismatch: silicium, koper, soldeer en laminaat zetten met verschillende snelheden uit, en gedurende vele cycli concentreert de mismatch de spanning op het gewrichtsgrensvlak. Microscheurtjes ontstaan ​​aan de rand van de verbinding en verspreiden zich totdat de weerstand toeneemt of de verbinding opengaat.

Deze storingsmodus is vooral relevant rond MOSFET's, TRIAC's en relaisterminals, waar de plaatselijke temperatuurschommelingen het grootst zijn. Een controller die een functionele test bij kamertemperatuur doorstaat, kan na honderden cycli nog steeds defect raken als het soldeerproces holtes, onvoldoende bevochtiging of overmatige intermetallische vorming heeft veroorzaakt. De reactie op de montage moet daarom gecontroleerde reflow-profielen, geverifieerde pasta-afzetting en inspectiemethoden omvatten die verborgen verbindingen kunnen zien.

• Uniformiteit van de terugvloeiing:Een delta T van ongeveer 10 °C tussen de heetste en koudste verbinding van een paneel is voor veel loodvrije profielen een praktisch streefdoel; grotere spreidingen betekenen dat sommige gewrichten onderbewerkt zijn, terwijl andere overbelast zijn.
• Ongeldige controle:Vides onder thermische pads verhogen de weerstand van verbinding tot plaat en creëren lokale hotspots die de groei van scheuren versnellen.
• Inspectietoegang:Röntgeninspectie is noodzakelijk voor BGA en componenten aan de onderkant; AOI alleen kan de verborgen gewrichtsgeometrie niet bevestigen.
• Trekontlasting:Connectoren en zware doorgaande gaten moeten mechanisch worden ondersteund, zodat de thermische uitzetting van de behuizing niet rechtstreeks op de soldeerfilet wordt overgedragen.

ElkTemperatuurregelaar PCBAdat naar verwachting jarenlang in een cyclusomgeving zal functioneren, moet worden gebouwd met een soldeerproces dat gekwalificeerd is tegen thermische cycli, en niet alleen tegen visuele acceptatiecriteria. IPC-A-610 Klasse 2 of 3 biedt een basis voor vakmanschap, maar het fietsgedrag van de verbinding wordt bepaald door de combinatie van legering, profiel en kussenontwerp.

5. Testdekking die latente thermische defecten blootlegt

Functioneel testen bij kamertemperatuur is noodzakelijk maar onvoldoende voor een thermische controller. Een bord kan de in-circuittest en functionele circuittest doorstaan ​​en toch een latent defect bevatten dat alleen onder temperatuurstress optreedt. De teststrategie zou moeten escaleren in stressniveau, zodat mislukkingen in de vroege levensfase vóór verzending worden versneld.

Geautomatiseerde optische inspectie verifieert de aanwezigheid van componenten en de vorm van de soldeerfilet. In-circuittest bevestigt weerstands- en condensatorwaarden en detecteert kortsluiting of openingen. Functionele circuittest simuleert sensoringangen en valideert relais- of SSR-uitgangen. Röntgeninspectie onthult verborgen soldeerholtes en instorting van BGA. Bij het screenen op inbranding en omgevingsstress wordt het samenstel vervolgens blootgesteld aan verhoogde temperaturen onder belastingswisselingen, vaak gedurende 24 tot 48 uur, om marginale verbindingen en componentdefecten te forceren. Klimaatkamers breiden deze mogelijkheid uit van −40 °C tot +125 °C en een relatieve vochtigheid van 0–95%, waardoor de fabrikant het gedrag van de bank kan correleren met veldomstandigheden.

De contactweerstand van een testopstelling kan ook een marginale verbinding maskeren. Als de pogo-pinnen geen consistent contact maken, kan de test slagen voor een bord dat zou bezwijken onder trillingen of thermische uitzetting. Inbranden is geen vervanging voor een stabiel proces. Het is een filter voor specifieke risico's en is het meest effectief wanneer het stressprofiel de feitelijke thermische missie van de controller weerspiegelt. Een generieke hoge-temperatuur-soak kan testcapaciteit verbruiken zonder de cyclusgerelateerde zwakheden aan het licht te brengen die van belang zijn bij een temperatuurregelingstoepassing.

6. Conformele coating en omgevingsisolatie

Vocht en vervuiling zijn vermomde thermische problemen. Een dunne film geadsorbeerd water op een PCB-oppervlak kan lekpaden tussen sensorsporen creëren, waardoor de effectieve weerstand van het meetnetwerk verandert. Chemische resten van vloeimiddel of hantering kunnen geleidend worden als de luchtvochtigheid stijgt. In een controller die afhankelijk is van een sensoringang met hoge impedantie, verschijnen deze lekpaden als temperatuurcompensatie of ruis.

Conformele coating pakt dit aan door een dunne polymeerlaag te vormen die zich aanpast aan de topologie van het bord en de circuits isoleert tegen vocht, stof en chemische verontreinigingen. Acrylcoatings zijn economisch en herwerkbaar; polyurethaan biedt betere oplosmiddel- en slijtvastheid; siliconen bieden het grootste temperatuurbereik en flexibiliteit. De coating moet worden aangebracht na een grondige reiniging, omdat het inkapselen van ionische verontreiniging deze tegen de plaat vastzet en elektrochemisch falen kan versnellen in plaats van voorkomen.

De hechting van de coating is een andere variabele; als de oppervlakte-energie te laag is als gevolg van residu, kan de coating tijdens thermische cycli delamineren, waardoor een pad voor vocht ontstaat. Selectieve coating heeft vaak de voorkeur voor temperatuurregelaars, omdat connectoren, relais en testpunten mogelijk ongecoat moeten blijven. Het proces moet zodanig worden gecontroleerd dat de laagdikte voldoende is op blootgestelde sporen, maar geen fijne steekverbindingen overbrugt of de thermische reliëfkenmerken verstoort.

7. Traceerbaarheid als instrument voor thermische risicobeheersing

Wanneer een controller in het veld ronddwaalt, is de eerste vraag of het gedrag geïsoleerd of batchgerelateerd is. Zonder traceerbaarheid kan die vraag niet efficiënt worden beantwoord. Traceerbaarheid op lot- en eenheidsniveau koppelt elk serienummer aan componentdatumcodes, reflow-records, testresultaten en coatingbatch. Hierdoor kunnen de fabrikant en de klant bepalen of een driftklacht verband houdt met een specifieke partij componenten, een specifieke lijn of een specifieke milieutestexcursie.

Traceerbaarheid in eenTemperatuurregelaar PCBAprogramma is geen administratieve overhead. Het is het mechanisme dat een veldstoring verandert in een begrensde, corrigeerbare gebeurtenis in plaats van een betrouwbaarheidsvraag met een open einde. Geautoriseerde inkoop is de andere helft van traceerbaarheid. Componenten die via franchisedistributeurs zijn gekocht, hebben een gedocumenteerde herkomst. Componenten uit open-marktkanalen kunnen worden opgeknapt, opnieuw gelabeld of buiten het gespecificeerde datumcodevenster vallen. Bij een temperatuurregelaar kan een namaak of verouderd sensorinterfaceonderdeel de hele meetketen verschuiven. Visuele, elektrische en röntgenvalidatie van binnenkomende componenten vormen een praktische barrière tegen namaak voordat de montage begint.

8. Van prototype naar volume: volwassenheid van de productie

Thermische stabiliteit moet de overgang van technische monsters naar volumeproductie overleven. Een proces dat op vijf borden werkt, kan zich op vijfduizend borden anders gedragen als de pasta wordt afgezet, door middel van reflow wordt geladen of het contact van de testopstelling verandert. De productiepartner moet aantonen dat in elke fase dezelfde gecontroleerde parameters worden gehandhaafd.

• Technische verificatieKleine constructies voor ontwerpvalidatie en initiële thermische afstemming. Focus op lay-outverificatie en toegang tot sensorkalibratie.
• Pilot uitgevoerdProceskarakterisering en thermische stresstests. Soldeerprofiel, coatingdekking en testlimieten liggen vast.
• Productie in kleine volumesPartijen voor marktintroductie. Traceerbaarheid en inkomende inspectiediscipline worden op grote schaal toegepast.
• Productie in grote volumesStabiele SMT-opbrengst, herhaalbare functionele test en betrouwbaarheidsbewaking op batchniveau.

In elke fase moet de fabrikant ontwerp-voor-productie-feedback geven die betrekking heeft op de thermische ontlasting van stroomlijnen, de afstand tussen de componenten en de toegankelijkheid van de testpunten. Een partner met de IATF 16949-discipline past geavanceerde kwaliteitsplanning, foutmodusanalyse en wijzigingsbeheer toe op het thermische controllerprogramma, zelfs als het eindproduct industrieel is in plaats van auto-industrie. ISO 13485 voegt traceerbaarheid op eenheidsniveau, procesvalidatie en risicobeheerdocumentatie toe voor controllers van medische kwaliteit. Deze raamwerken zijn geen marketinglabels; zij bepalen of het productieproces in de loop van de tijd een thermische specificatie kan behouden.

Unixplore-elektronicapast deze gelaagde aanpak toe – sensorbewuste DFM, interne AOI, ICT, FCT, röntgen-, inbrand- en omgevingsscreening – om de ontwerpintentie en volumebetrouwbaarheid te overbruggen. Een dubbelzijdig SMT first-pass rendement van meer dan 98,5% is één indicator, maar de betekenisvollere uitkomst is een controller waarvan het thermische gedrag binnen de specificatie blijft na herhaaldelijk fietsen en veldblootstelling.
