Hoe kunnen geavanceerde testtechnologieën de productkwaliteit garanderen in de PCBA-fabrieken van alarmsystemen?

In alarmsysteem PCB(Printed Circuit Board Assembly) productie, waarbij het garanderen van de productkwaliteit van cruciaal belang is. Geavanceerde testtechnologieën spelen een sleutelrol in dit proces, waarbij uitgebreide inspecties op printplaten worden uitgevoerd om ervoor te zorgen dat elk product voldoet aan de ontwerp- en kwaliteitsnormen. In dit artikel wordt onderzocht hoe geavanceerde testtechnologieën de productkwaliteit in PCBA-fabrieken kunnen verbeteren.

1. Geautomatiseerde optische inspectie (AOI)

Functie en toepassing

Automated Optical Inspection (AOI) is een technologie die camera's met hoge resolutie gebruikt om visuele inspecties uit te voeren op PCBA's van alarmsystemen. AOI-systemen kunnen printplaten snel scannen om te controleren op problemen zoals soldeerverbindingen, plaatsing van componenten en ontbrekende componenten. Door werkelijke afbeeldingen te vergelijken met standaardafbeeldingen kan AOI tijdens het productieproces snel defecten detecteren.

Voordelen

De voordelen van AOI-technologie liggen in de hoge efficiëntie en nauwkeurigheid. Vergeleken met handmatige inspectie kan AOI zelfs kleine defecten sneller en nauwkeuriger detecteren, en is het niet gevoelig voor vermoeidheid. Hierdoor kunnen fabrieken problemen al vroeg in de productielijn detecteren, waardoor het aantal defecte producten wordt verminderd.

2. Röntgeninspectie (AXI)

Functie en toepassing

Röntgeninspectietechnologie (AXI) wordt gebruikt om de kwaliteit van soldeerverbindingen binnen PCBA's te inspecteren, met name voor defecten die moeilijk vanaf het oppervlak te detecteren zijn, zoals BGA-soldeerverbindingen (ball grid array). Het AXI-systeem gebruikt röntgenstralen om de printplaat binnen te dringen, waardoor beelden van de interne structuur worden gegenereerd om de kwaliteit van de soldeerverbindingen en interne defecten te controleren.

Voordelen

Het belangrijkste voordeel van de AXI-technologie is het vermogen om interne soldeerverbindingsdefecten te detecteren, die de betrouwbaarheid van de printplaat op de lange termijn kunnen beïnvloeden. Door AXI te gebruiken, kunnen PCBA-fabrikanten ervoor zorgen dat de soldeerkwaliteit aan de normen voldoet, waardoor de productopbrengst en betrouwbaarheid worden verbeterd.

3. Functioneel testen

Functie en toepassing

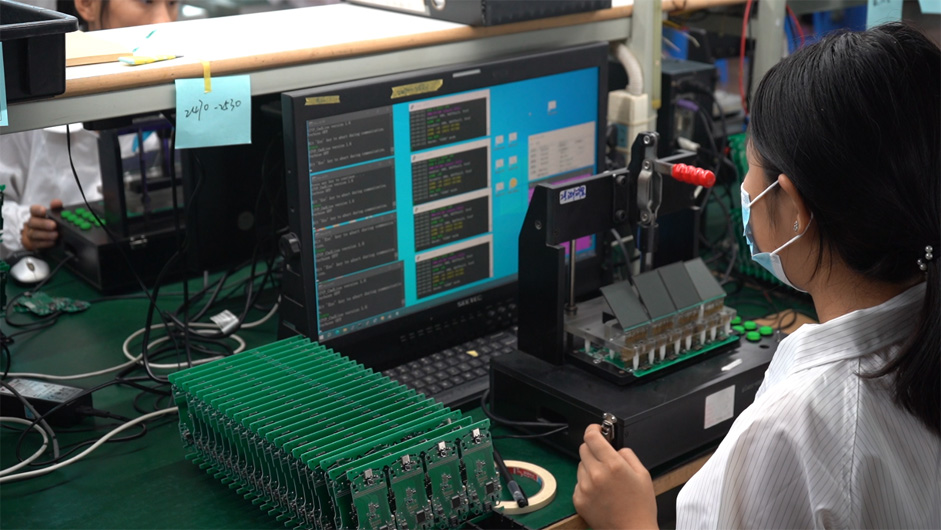

Functioneel testen is een uitgebreide prestatietest van het alarmsysteem PCBA om te verifiëren dat het werkt volgens de ontwerpspecificaties. Testen omvat doorgaans elektrische testen, signaaltesten en functionele verificatie. Functionele tests kunnen in verschillende stadia van de productielijn worden uitgevoerd, inclusief testen op bordniveau en testen van volledige eenheden.

Voordelen

Functioneel testen is een uitgebreide prestatietest van het alarmsysteem PCBA om te verifiëren dat het werkt volgens de ontwerpspecificaties. Testen omvat doorgaans elektrische testen, signaaltesten en functionele verificatie. Functionele tests kunnen in verschillende stadia van de productielijn worden uitgevoerd, inclusief testen op bordniveau en testen van volledige eenheden.

4. Milieutesten

Functies en toepassingen

Omgevingstests simuleren de bedrijfsomstandigheden van PCBA's van alarmsystemen onder verschillende omgevingsomstandigheden, waaronder temperatuur, vochtigheid en trillingen. Deze tests beoordelen de stabiliteit en betrouwbaarheid van PCBA's onder deze omstandigheden, waardoor hun goede werking in echte toepassingen wordt gegarandeerd.

Voordelen

Milieutests helpen bij het identificeren van potentiële productproblemen in extreme omgevingen, waardoor de duurzaamheid en betrouwbaarheid van het product worden verbeterd. Door tijdens de productie milieutests uit te voeren, kunnen fabrieken de productopbrengsten onder verschillende bedrijfsomstandigheden garanderen, waardoor retouren en reparatiekosten worden verminderd.

5. Statistische procescontrole (SPC)

Functies en toepassingen

Statistical Process Control (SPC) is een technologie die gebruik maakt van statistische methoden om productieprocessen te monitoren en te analyseren. SPC bewaakt de productiegegevens in realtime om variaties in het productieproces te identificeren en te controleren, waardoor een consistente productkwaliteit wordt gegarandeerd.

Voordelen

Het voordeel van de SPC-technologie ligt in het vermogen om afwijkingen in het productieproces snel op te sporen en te corrigeren. Deze aanpak verbetert niet alleen de productopbrengsten, maar optimaliseert ook de productieprocessen, waardoor uitval en herbewerking wordt verminderd. De toepassing van SPC helpt de stabiliteit en consistentie in het productieproces te behouden, waardoor de algehele productkwaliteit wordt verbeterd.

Conclusie

In alarmsysteem PCBproductie zijn geavanceerde testtechnologieën van cruciaal belang om de productkwaliteit te garanderen. Technologieën zoals geautomatiseerde optische inspectie (AOI), röntgeninspectie (AXI), functionele testen, omgevingstesten en statistische procescontrole (SPC) maken uitgebreide PCBA-inspectie en -verificatie vanuit verschillende perspectieven mogelijk. Deze geavanceerde testtechnologieën stellen PCBA-fabrieken in staat om problemen met het productieproces snel te identificeren en op te lossen, waardoor de productkwaliteit wordt verbeterd en ervoor wordt gezorgd dat de productkwaliteit voldoet aan de eisen van de klant. Deze technologieën verbeteren niet alleen de productie-efficiëntie, maar vergroten ook de concurrentiepositie van fabrieken op de markt.
