Geavanceerde detectietechnologie in PCBA -verwerking

In PCBA -verwerking (Gedrukte printplaat -montage), detectietechnologie is cruciaal om productkwaliteit en prestaties te waarborgen. Met de continue vooruitgang van technologie worden meer en meer geavanceerde detectietechnologieën toegepast op het PCBA -verwerkingsproces om de nauwkeurigheid, efficiëntie en betrouwbaarheid van de detectie te verbeteren. Dit artikel zal verschillende gemeenschappelijke geavanceerde detectietechnologieën en hun toepassingen in PCBA -verwerking onderzoeken.

I. Automatische optische inspectie (AOI)

1. Overzicht van AOI -technologie

Automatische optische inspectie (AOI) is een technologie die een visueel systeem gebruikt om circuitplaten automatisch te detecteren en wordt veel gebruikt in PCBA -verwerking.

Werkprincipe: het AOI-systeem scant de printplaat via een camera met een hoge resolutie, legt het beeld vast en vergelijkt het met de vooraf ingestelde standaard om defecten en slechte punten te identificeren.

Detectie -inhoud: AOI kan problemen detecteren zoals soldeergewrichtskwaliteit, componentlocatie, ontbrekende componenten en korte circuits.

2. Voordelen van AOI

AOI -technologie is snel, nauwkeurig en contactloos, wat de detectie -efficiëntie aanzienlijk kan verbeteren.

Verbetering van de productie -efficiëntie: geautomatiseerde detectie vermindert de tijd van handmatige detectie en verbetert de productie -efficiëntie.

Hoge nauwkeurigheid: afbeeldingen met hoge resolutie en intelligente algoritmen kunnen kleine defecten nauwkeurig identificeren en valse detectiesnelheden verminderen.

II. Röntgendetectie (röntgenfoto)

1. Overzicht van röntgentechnologie

Röntgendetectie (röntgenfoto) is een detectietechnologie die röntgenfoto's gebruikt om de interne structuur van de printplaat te doorzien, die geschikt is voor complexe PCBA-detectietaken.

Werkprincipe: röntgenfoto's dringen door in de printplaat om een ​​beeld van de interne structuur te vormen, en interne defecten zoals slecht solderen en korte circuits worden gedetecteerd door het beeld te analyseren.

Toepassingsbereik: röntgendetectie is met name geschikt voor de detectie van oppervlaktemontagecomponenten zoals BGA (balletarray) en CSP (chipschaalpakket).

2. Voordelen van röntgendetectie

Röntgendetectietechnologie kan diepgaande en gedetailleerde interne inspecties bieden en is geschikt voor het detecteren van verborgen defecten.

Onthullende verborgen defecten: het kan onzichtbare interne defecten zoals koude soldeerverbindingen en tinnen kralen detecteren om de algehele betrouwbaarheid van het product te waarborgen.

Niet-destructieve testen: niet-destructieve testen van printplaten heeft geen invloed op de integriteit van het product.

Iii. Infrarood thermische beeldvorming detectie

1. Overzicht van infrarood thermische beeldvormingstechnologie

Infrarood thermische beeldvorming detectie maakt gebruik van infraroodcamera's om het temperatuurverdelingsbeeld van de printplaat vast te leggen om mogelijke oververhitting of thermische faalproblemen te detecteren.

Werkprincipe: de infraroodcamera legt de infraroodstraling op het oppervlak van de printplaat vast, zet deze om in een temperatuurbeeld en identificeert anomalieën door het thermische beeld te analyseren.

Toepassingscope: geschikt voor het detecteren van thermische afwijkingen, oververhitting gebieden en problemen met stroombeheer in printplaten.

2. Voordelen van infrarood thermische beeldvorming detectie

Infrarood thermische beeldvormingstechnologie kan de temperatuurveranderingen van de printplaat in realtime controleren en waardevolle foutdiagnose -informatie bieden.

Real-time detectie: het kan de temperatuur van de printplaat in realtime bewaken en potentiële oververhittingsproblemen op tijd detecteren.

Non-contact detectie: het maakt gebruik van contactloze detectie om fysieke interferentie met de printplaat te voorkomen.

IV. Elektrische tests (ICT)

1. Overzicht van ICT -technologie

Elektrische testen (in-circuittesten, ICT) is een testtechnologie voor het detecteren van de functionaliteit en connectiviteit van printplaten. De printplaat wordt getest via elektrische signalen.

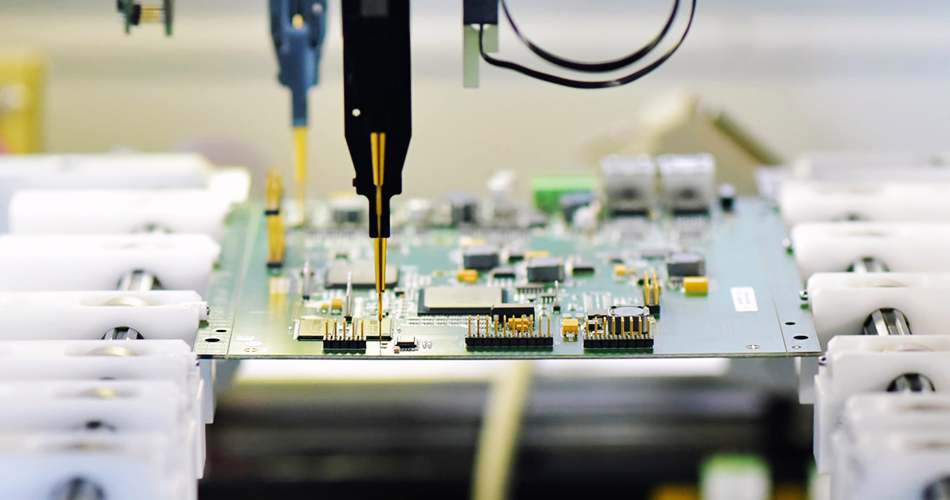

Werkprincipe: ICT gebruikt testsondes om verbinding te maken met de testpunten van de printplaat, past elektrische signalen toe en meet de respons om de elektrische prestaties en connectiviteit van het circuit te controleren.

Detectie -inhoud: kortsluiting, open circuit, mismatch met componentwaarde en solderen van de printplaat kunnen worden gedetecteerd.

2. Voordelen van ICT

ICT -technologie kan tijdens het productieproces uitgebreide elektrische prestatietests uitvoeren om de functionaliteit en betrouwbaarheid van de printplaat te waarborgen.

Uitgebreide test: test de verschillende elektrische parameters van de printplaat uitgebreid om de functionaliteit van het product te waarborgen.

High efficiency: The automated test process improves the test efficiency and reduces manual intervention.

V. Functionele test

1. Overzicht van functionele test

Functionele testis een test van PCBA onder werkelijke werkomstandigheden om ervoor te zorgen dat de verschillende functies aan de ontwerpvereisten voldoen.

Werkprincipe: zet de PCBA in een gesimuleerde werkomgeving en verifieer de functies en prestaties door het vooraf ingestelde functionele testprogramma uit te voeren.

Toepassingsbereik: van toepassing op het testen van de werkelijke werkstatus en functies van PCBA en het evalueren van de prestaties in werkelijke toepassingen.

2. Voordelen van functionele test

Functionele test kan reële werkomstandigheden simuleren en testresultaten bieden die het dichtst bij de daadwerkelijke gebruiksomgeving in staat zijn.

Echte omgevingstest: test onder reële werkomstandigheden om de prestaties van PCBA te waarborgen bij daadwerkelijk gebruik.

Probleemontdekking: het kan functionele problemen ontdekken en de betrouwbaarheid en stabiliteit van het product waarborgen.

Conclusie

InPCBA -verwerking, het gebruik van geavanceerde detectietechnologie is een belangrijk middel om productkwaliteit en prestaties te waarborgen. Door technologieën te introduceren zoals automatische optische inspectie (AOI), röntgeninspectie, infrarood thermische beeldvorming inspectie, elektrische testen (ICT) en functionele testen, kunnen bedrijven de nauwkeurigheid, efficiëntie en betrouwbaarheid van de detectie verbeteren. In de toekomst zullen deze detectietechnologieën met de voortdurende vooruitgang van technologie zich blijven ontwikkelen en de algehele kwaliteit en productie -efficiëntie van PCBA -verwerking verder verbeteren.
